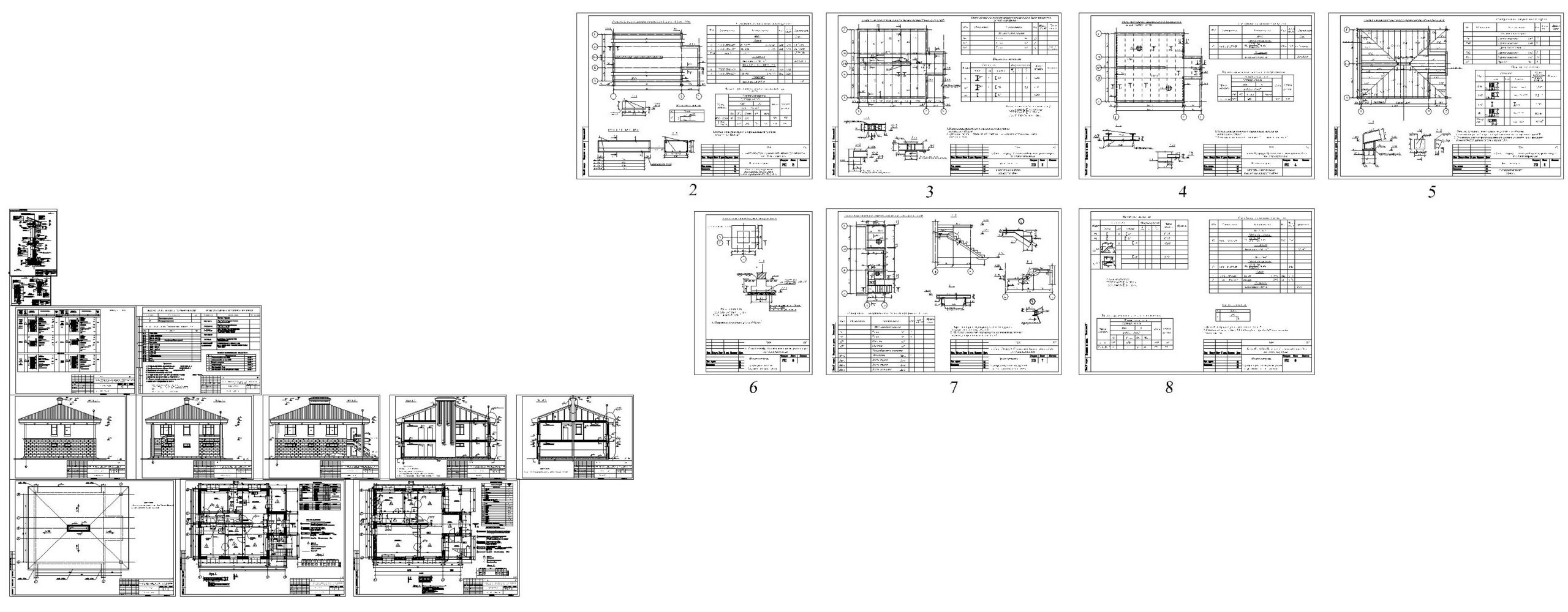

Двухэтажный жилой дом из газобетонных блоков
Архитектурные решения. Конструкции строительные.
1. Рабочие чертежи марки АР разработаны на основании следующих исходных данных:
- задания на проектирование;
- действующих нормативных документов.
2. За относительную отметку 0,000 принят уровень чистого пола 2-го этажа.
3.Фундаменты –монолитная железобетонная плита толщиной 300мм. Под фундаментами устроена подушка из щебня, втрамбованного в грунт основания толщиной 100 мм.
4. Наружные стены выкладываются из газобетонных блоков толщиной 400 мм, с последующим утеплением плитами минераловатными толщиной 60 мм (легкая штукатурная система).
5. Внутренние стены- из кирпича толщиной 380 мм. Кладка дымовых и вентиляционныхканалов выполняется только из отборного полнотелого керамического кирпича с одновременной затиркой поверхности каналов.
6. Перекрытие над первым этажом и чердачное перекрытие выполнены по металлическим балкам.
7. Внутренние перегородки –ГКЛ.
8. Кровля стропильная с покрытием из метало черепицы .
9. Отопление от двухфункционального отопительного котла на газу.
10. Вентиляция естественная через вытяжные каналы.
11. Электроснабжение от наружных сетей.
12. Водоснабжение от шахтного колодца.
13. Канализация местная с устройством двух камерного септика.
Основные строительные показатели:
Общая площадь на отм. 0.000 – 142,75 м2.
Общая площадь на отм. 2.800– 129,49 м2.
Общая площадь – 272,24м2.
Строительный объем – 868,57 м2.
Строительный объем отапливаемой части– 868,57 м2.
Технические решения, принятые в проекте соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.
