АЛТАЙСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
ИМ.И.И.ПОЛЗУНОВА, Архитектура,

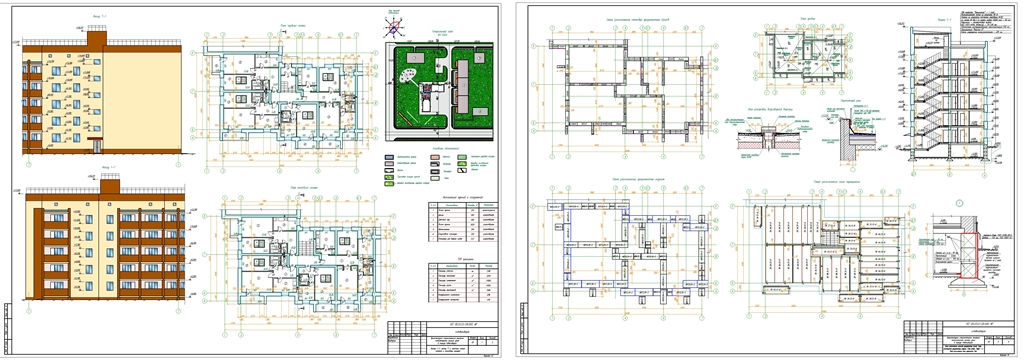

КУРСОВОЙ ПРОЕКТ на тему «Архитектурно-строительное решение жилого пятиэтажного дома»
2022
Содержание
1. Общая часть……………………… ..………………………………………….
1.1 Общие сведения о строительстве. Краткая характеристика объекта……..
1.2 Описание генплана……………………. ……………………………………
2. Архитектурно-конструктивная часть……………………… ……………….
2.1 Описание планов этажей………………….…………………………………
2.2. Описание конструктивной схемы здания………………….……………….
2.3 Описание конструктивных элементов здания………..…………………….
2.3.1 Фундаменты…………………………………………………….……………
2.3.2 Стены, перемычки, перегородки ………….……………………………….
2.3.3 Перекрытия, покрытия..……..……………………………………………
2.3.4 Лестницы…………………………..…………………………………….…..
2.3.5 Крыша, кровля ………………………………………………………………
2.3.6 Окна, двери………………………………………………………………….
2.3.7 Полы, экспликация полов…..…………………........................................
2.3.8 Прочие конструктивные элементы ……………..……………………….
2.3.9 Спецификация элементов заполнения проемов……………………..….
2.3.10 Сводная спецификации сборных железобетонных изделий………….
2.4 Ведомость внутренней отделки……………………………………………
2.5 Наружная отделка……………………………………………………………
2.6. Описание отделочных материалов……………………………….………….
3. Расчетная часть………………..………………………………………………
3.1 Теплотехнический расчет стены……..………….……..……………………
3.2 Теплотехнический расчет чердачного покрытия..…………….………….
3.3 Расчет технико-экономических показателей……………………………….
Список литературы…………………………………….……..…………………
В данной курсовой работе рассматривается проектирование кирпичного бескаркасного 5-этажного жилого дома в г. Новосибирск.
Город Новосибирск - административный центр Сибирского федерального округа, Новосибирской области и Новосибирского района (в состав последнего не входит), центр Западно-Сибирского экономического района.
Город расположен на обоих берегах реки Обь рядом с Новосибирским водохранилищем, образованным на Оби, перегороженной плотиной Новосибирской ГЭС. Территория города составляет 502,7 км².
Новосибирск находится в континентальной климатической зоне. Равнинность территории позволяет свободно распространяться как волнам холода с севера, так и волнам тепла — с юго-запада. В связи с этим зимой могут отмечаться как сильные морозы, так и кратковременные оттепели.
Климатические условия района строительства:
Район строительства г. Новосибирск
Климатический район I Д.
Зона влажности – сухая.
Степень долговечности здания - II, степень огнестойкости здания – II.
Класс здания по капитальности - II.
Физико-географические и геологические характеристики:
Расчетная температура наружного воздуха (средняя месячная температура наиболее холодной пятидневки обеспеченностью 0,92 месяца ) tн = -37 ˚С
Средняя температура отопительного периода , в котором температура наружного воздуха меньше 8°С tот.п = -8,1 °С
Количество дней отопительного периода со среднесуточной температурой наружного воздуха меньше 8°С Zот.п = 221 дней
