ГАПОУ СО "Режевской политехникум"
Кафедра Строительства и эксплуатации зданий и сооружений
Дипломная работа на тему: Двухэтажный жилой дом
2022

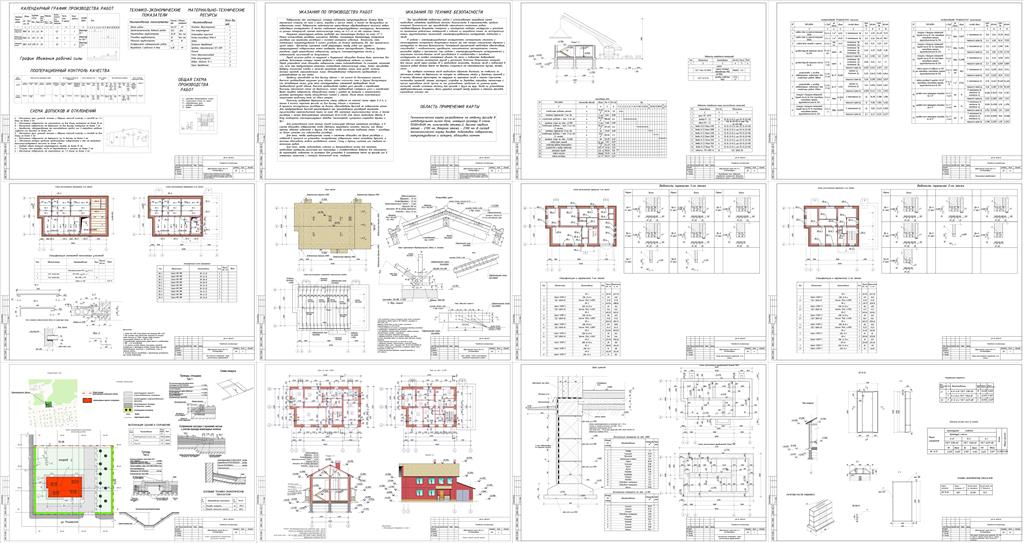

Здание имеет сложную конфигурацию.
Основные помещения отделены от вспомогательных, технических (подсобные помещения, кладовые) противопожарными перегородками с пределом огнестойкости 45 минут (заполнение проемов 30 минут).
За относительную отметку 0,000 принят уровень чистого пола помещений первого этажа.
Планировочная структура здания обусловлена характером участка под застройку и технологическим заданием, а также применением несущих массивных стен.
Объем здания решен в виде массивных несущих стен.
Проектируемое здание двухэтажное, имеет размеры по осям: 1–5 15500 мм; А–В 8400 мм; высота здания – 8.795 м, высота помещений – 2.7 м. Отметка уровня земли – 0.450 м. Подвал отсутствует.
Основными помещениями здания являются: спальни, кухни, гостиные Подсобные помещения здания: санузлы, коридоры, кладовки, тамбур.
Проектируемое здание представляет собой жесткий массив с несущими стенами с шарнирным сопряжением плит перекрытия в горизонтальной плоскости. Продольная и поперечная устойчивость каркаса обеспечивается жесткими стенами.
Жесткость и пространственная устойчивость здания обеспечена совместной работой стен, образующих геометрически неизменяемую систему.
Перекрытие здания – сборное железобетонное из пустотных плит ПК по серии 1.141-1 и ИЖ 980.
Покрытие здания – Деревянное, стропильная система.
Ограждающие конструкции выполнены из керамического кирпича с утеплением минеральной ватой. Наружное оформление – облицовка керамическим кирпичом толщиной 120 мм.
Внутренние перегородки выполнены из керамического кирпича толщиной 380 мм, 250 мм, 120 мм.
Фундаменты:
– под основные стены и стены лестничной клетки – фундамент ленточный из сборных бетонных блоков ФБС и плит ФЛ.
В проектируемом здании ленточный тип фундаментов. Данный ленточный фундамент является сборным и состоит из железобетонных блоков марки ФБС. Лента фундамента состоит из следующих элементов:
Блоки:
- ФБС-24-6-6т (2380х600х580);
- ФБС-12-6-6т (1180х600х580);
- ФЛ12.12-3 (1200х1180х300);
- ФЛ10.12-3 (1000х1180х300);
Блоки (ФБС) шириной 600 мм устанавливаются вдоль, относительно друг друга, с перевязкой швов и заполнением пустот и трещин бетоном (не ниже марки В12,5). Образуется лента фундамента шириной 700 мм. Блоки (ФБС) устанавливаются поверх плит ленточных фундаментов (ФЛ) с перевязкой швов. Плиты фундаментов (ФЛ) устанавливаются на заранее подготовленное выравненное основание – цементно-песчаный р-р толщиной 100 мм.
Перемычки – в стенах, сборные ж/б, металлические.
Кровля:
Над частным жилым домом запроектирована скатная кровля с наружным водостоком. Кровля является двускатной. Размеры кровли в плане составляют 13,1 м х 10,7 м. Материал покрытия кровли – металлочерепица, толщина листа стали 0,45 мм.
Кровельный пирог состоит из: материала покрытия из металлочерепицы, гидроизоляционной диффузионной мембраны толщиной 0,5 мм, слоя минераловатного утеплителя толщиной 150 мм и слоя пароизоляционной мембраны из битумно-полимерного вяжущего на стекловолокнистой основе толщиной 0,12 мм.
Конструкция кровли представляет из себя стропильную систему, основные элементы которой выполнены из хвойных пород древесины (сосна, лиственница) не ниже 2-го сорта. Основные элементы кровли: стойки, прогоны, мауэрлат, стропила, вертикальные связи, обрешетка, опорные площадки.
Стойки и прогоны, включая мауэрлат, а также вертикальные связи выполнены из бруса 100х100 мм.Стропила и накладки выполнены из доски обрезной 200х50 мм. Обрешетка выполнена из доски обрезной 100х32 мм не ниже 3-го сорта. Опорные площадки выполнены из деревянных щитов 300х300 мм, выполненных закрепленных параллельно досок 150х50 мм в 2 слоя и уложенных на подготовленную площадку из легкобетонного раствора
Витражи, окна – алюминиевые сплавы и ПВХ по ГОСТ 30674-99.
Двери:
– по ГОСТ 30970-2002 с переплетами из ПВХ;
– по ГОСТ 6629-88 деревянные.
Полы – плитка керамогранитная, линолеум, бетонные, плитка напольная керамическая.
Прочность и устойчивость здания обеспечивается совместной работой вертикальных и горизонтальных несущих конструкций.
Технологическая карта разработана на отделку фасада в индивидуальном жилом доме.
Содержание пояснительной записки:
Введение
1. Общая часть
1.1 Исходные данные для проектирования
2. Архитектурно-строительный раздел
1.2 Технические процессы эксплуатации здания
1.3 Объемно-планировочные решения
1.4 Инженерное оборудование
1.5 Противопожарная безопасность
1.6 Конструктивные решения
1.7 Доступность маломобильным группам населения
1.8 Теплотехнический расчет
3. Расчетно-конструктивный раздел
РАСЧЁТ ФУНДАМЕНТА
1.1 Определение отметки подошвы фундамента
1.2 Определение количества фундаментных блоков по высоте
1.3 Определение ширины подушки
1.4 Расчёт нагрузки на 1м² кровли
1.5 Расчёт нагрузки на 1м² плиты перекрытия
1.6 Определение требуемой ширины подушки фундамента
1.7 Определение удельного сцепления и угла внутреннего трения
1.8 Определение расчётного сопротивления R
1.9 Уточнение ширины подушки ленточного фундамента
1.10 Проверка подобранной ширины подушки фундамента
1.11 Расчёт ленточного фундамента по материалу
1.12 Нагрузка с учётом коэффициента надёжности по ответственности γn:
1.13 Отпор грунта p:
1.14 Длина консольного участка фундамента
1.15 Определение поперечной силы, приходящейся на метр длины фундамента
1.16 Изгибающий момент, действующий по краю фундаментного блока
1.17 Определение требуемой площади арматуры подушки
1.18 Проверка прочности подушки на действие поперечной силы
1.19 Определение диаметра подъемных петель
РАСЧЁТ СТРОПИЛЬНОЙ СИСТЕМЫ
РАСЧЁТ НЕСУЩЕЙ ПЕРЕМЫЧКИ 3 ПБ16-37
Определение конструктивных размеров.
Расчётная схема перемычки.
4. Организационно-технологический раздел
Калькуляция трудовых затрат и заработанной платы
Указания по производству работ
Указания по технике безопасности
Расчёт технико-экономических показателей
Указания по производству работ
Земляные работы
Монтаж фундаментов
Гидроизоляция фундаментов
Кирпичная кладка стен
Монтаж железобетонных конструкций
Кровельные работы
Устройство полов
Отделочные работы
Указания по технике безопасности
Земляные работы
Монтаж железобетонных элементов
Кровельные работы
Электромонтажные работы
Отделочные работы
Техника безопасности при производстве строительно-монтажных работ.
Заключение
Список используемых источников
