МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ
ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ
«ДОНСКОЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»
(ДГТУ)
Факультет: Промышленное и гражданское строительство
Кафедра: Строительство уникальных зданий и сооружений
Курсовая работа по дисциплине
Основы архитектуры и строительных конструкций
на тему: Двухэтажный жилой дом в г. Ростове-на-Дону
, 2022
Город строительства - Ростов-на-Дону, климатический подрайон IIIB, расчетная температура в январе минус 22, в июле +29. Сухая зона влажности, годовое кол-во осадков 618 мм.

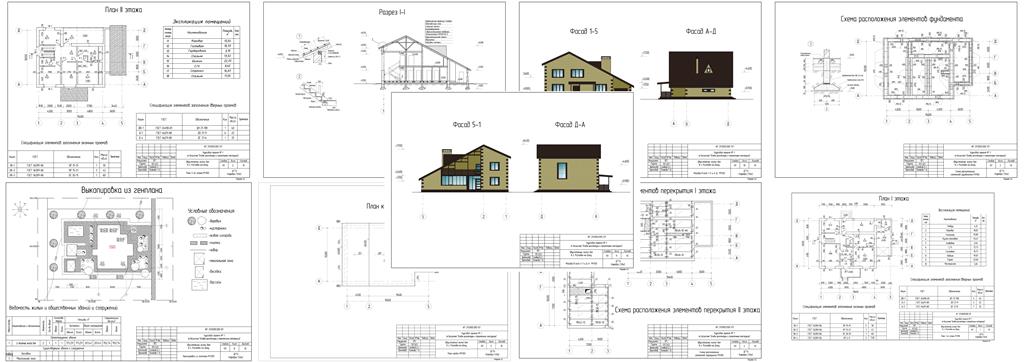

В работе представлены планировки помещений и чертежи расположения элементов конструкций. Проектируемое здание: двухэтажный жилой дом. Высота жилых эта-жей принята 2,8 м. За относительную отметку 0.000 принята отметка чистого пола первого этажа. Габаритные размеры дома в осях 15,6 м × 10,2 м.
Главный вход расположен с южной стороны. Дом двухэтажный, со скатной кровлей из мягкой кровли с уклонами 25 º и 28 º. Вертикальная связь осуществлена с помощью двухмаршевой лестницы. По планировочному решению все здание условно можно разделить на зоны: общесемейного поль-зования, индивидуального пользования и хозяйственную.
Содержание
1. Ведомость рабочих чертежей 3
2. Характеристика площадки строительства 4
3. Решение генерального плана 4
4. Объемно-планировочное решение 5
5. Архитектурно-конструктивные решения 7
5.1. Конструктивная схема здания 7
5.2. Фундамент 7
5.3. Стены 7
5.4. Перекрытия 8
5.5. Кровля 8
5.6. Лестница 8
5.7. Окна 9
5.8. Двери 9
6. Наружная и внутренняя отделки 9
6.1. Внутренняя отделка здания 9
6.2. Наружная отделка здания 10
7. Спецификация основных сборных железобетонных конструкций 10
7.1. Фундаментные подушки 10
7.2. Плиты перекрытия 11
8. Экспликация полов 12
9. Список используемой литературы 13
