Индивидуальный двухэтажный деревянный каркасный жилой дом

Индивидуальный двухэтажный деревянный каркасный жилой дом
Технико-экономические показатели:
- площадь застройки: 120,4 м2;
- общая площадь: 118,2 м2;
- жилая площадь: 68,2 м2.

Класс здания III.
Степень огнестойкости здания – IV.

Климатические данные площадки:
- cредняя температура наиболее холодной пятидневки - минус 39°С;
- расчетная снеговая нагрузка для IV района - 240 кг/м2;
- расчетная глубина промерзания грунта - минус 2.1 м;
- Расчетная снеговая нагрузка для IV района - 240 кг/м2;
- нормативная ветровая нагрузка для III района - 38 кг/м2.
Рабочие чертежи разработаны для производства работ в летнее время.
Конструкции стен, перекрытия и покрытия обработать огнезащитным препаратом "Сенеж ОГНЕБИО Проф" за два раза для достижение степени горючести Г1 (материал не потдерживает горение).

Конструктивные решения:
Фундамент - монолитная ж. б. плита на буронабивных сваях диаметром 200 мм или квадратного сеч. 250х250
Наружные стены, внутренние несущие - каркасные, доска 50х150
Перегородки - каркасные, доска 50х100
Перекрытие - деревянные дощатые по балкам 50х200
Стропила - деревянные балки 50х200
Кровля - металлочерепица или битумная черепица

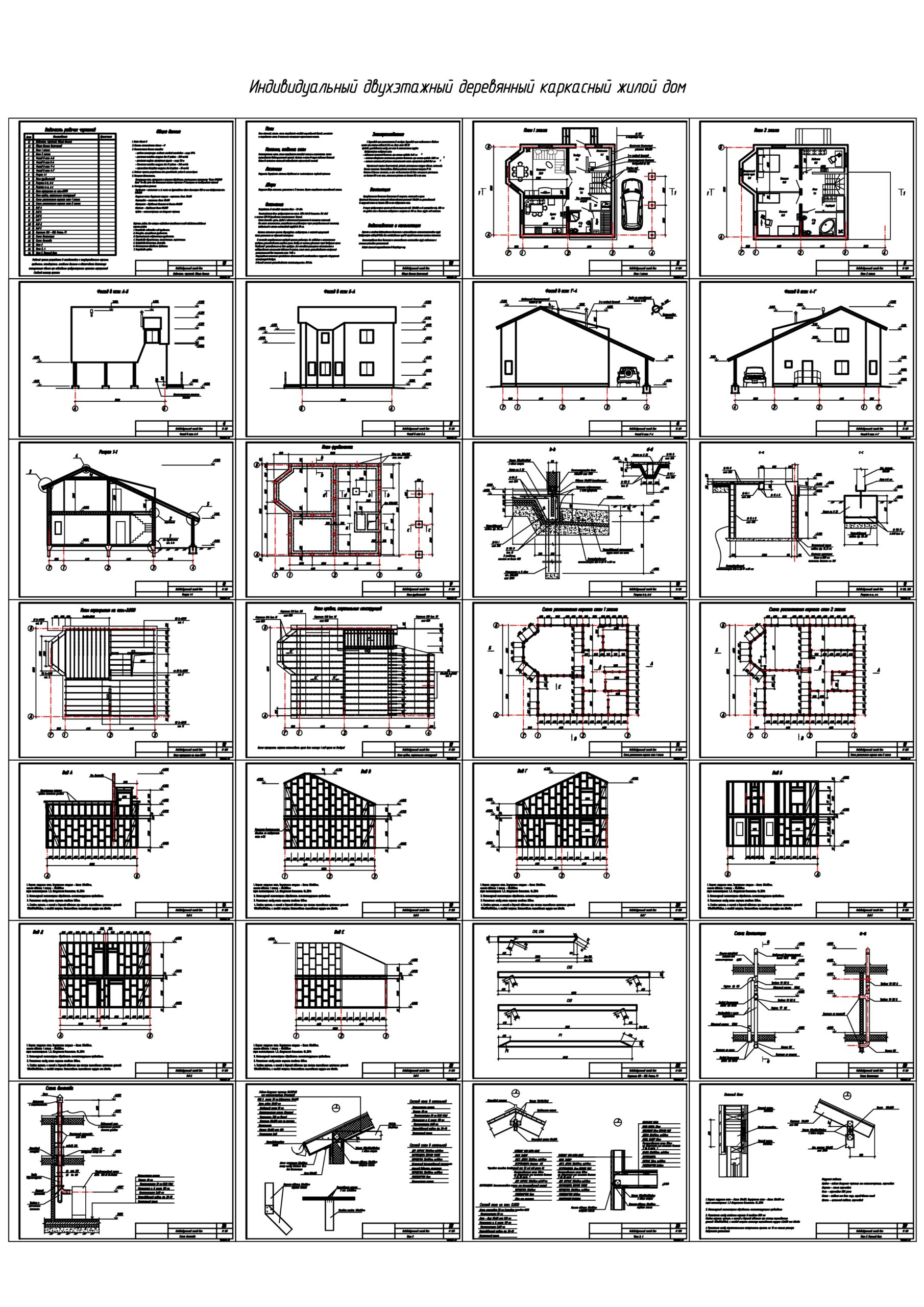

Состав чертежей – 27 листов:
1.1. Ведомость чертежей. Общие данные
1.2. Общие данные (окончание)
2. План 1 этажа
3. План 2 этажа
4. Фасад в осях А-Б
5. Фасад в осях Б-А
6. Фасад в осях 1"-4
7. Фасад в осях 4-1"
8. Разрез 1-1
9. План фундаментов
10. Разрезы b-b, d-d
11. Разрезы a-a, с-с
12. План перекрытия на отм.+3.000
13. План кровли, стропильных конструкций
14. Схема расположения каркаса стен 1 этажа
15. Схема расположения каркаса стен 2 этажа
16. Вид А
17. Вид Б
18. Вид В
19. Вид Г
20. Вид Д
21. Вид Е
22. Стропила СН1 - СН3. Ригель Р1
23. Cхема вентиляции
24. Cхема дымохода
25. Узел 3
26. Узлы 2, 4
27. Узел 5. Оконный блок

Состав: АР - Архитектурные решения Язык документа

Софт: AutoCAD 2010

Файлы:
Индивидуальный двухэтажный деревянный каркасный жилой дом.dwg
