Паспорт на индивидуальный одноквартирный 5-ти комнатный жилой дом с мансардой.
1. Рабочие чертежи марки АС разработаны на основании
следующих исходных данных:
- задания на проектирование;
- действующих нормативных документов.
2. Рабочие чертежи марки АС разработаны в соответствии с требованиями :
- СНиП 31.02.2001 "Дома жилые одноквартирные"
Природно-климатические характеристики участка:
-климатический район -II В
-расчетная снеговая нагрузка -180 кг/м2
-нормативный скоростной напор ветра -30 кг/м2
-расчетная температура наружного воздуха -24 град. С
-глубина промерзания грунта -1.2 м
Класс ответственности здания - 2
Степень огнестойкости -II
Класс функциональной пожарной опасности - Ф 3.1
Класс конструктивной пожарной опасности - С0
3. За условную отметку 0.000 принята отметка чистого попа 1-го этажа
4. Наружные стены - пенобетонные блоки с облицовкой силикатным кирпичом.
5. Кладку вентканалов и дымоходов вести из полнотелого красного кирпича М100, ГОСТ 530-95 с перевязкой с основной кладкой.
6. Внутренние перегородки здания- кирпич марки 100 ГОСТ 530-95 на растворе марки 75, толщ.=120мм.
7. Фундаменты цокольной части под наркжные стены ленточные, монолитные железобетонные.
8. Наружные стены выше отм. 0,000 предусмотрены из глинобетонных блоков с облицовкой силикатным кирпичом.
9. Наружная отделка здания: стены-штукатурка стен.
10. По периметру здания устраивается отмостка из тротуарной плитки, шириной 950мм по песчано-щебеночному основанию с уклоном 1=0.05 от здания.
11. покрытие кровли - металлочерепица.
12. Застройщику необходимо получить технические условия на газоснабжение индивидуального жилого дома.
13. УАиГ не несет ответственности за конструкции при производстве СМР.
Объемно-планировочные показатели:
Площадь застройки – 152,20 м2.
Жилая площадь – 87,77 м2.
Общая площадь в т.ч. площадь 1-го этажа, мансарды и подвала - 275,88 м2.
Строительный объем в т. ч. объем подвала - 1194,77 м3.
Технические решения, принятые в проекте соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприяти

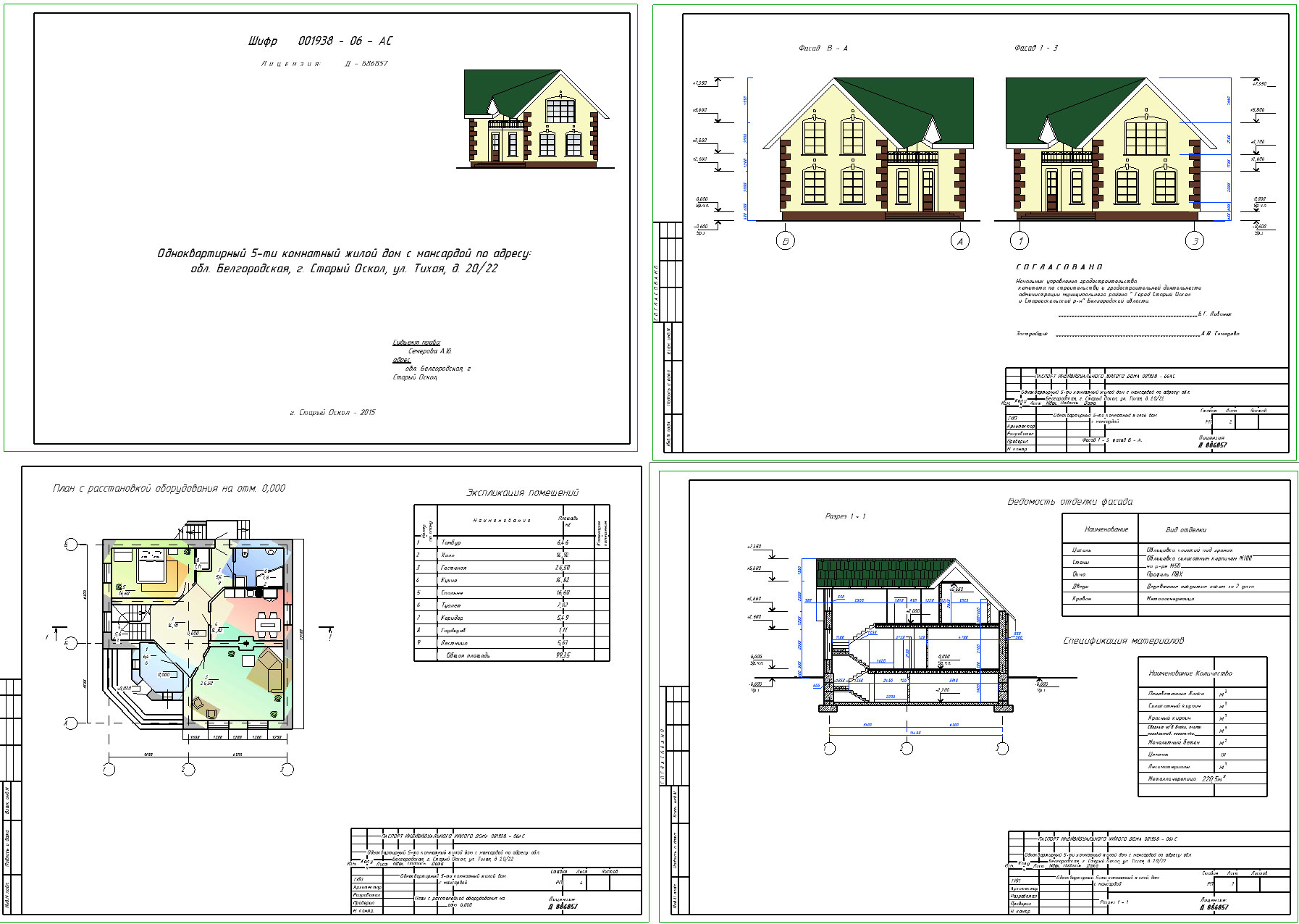

Состав чертежей графической части (9листов формата А3):
1. Ведомость основного комплекта чертежей Пояснительна записка
2. Фасад 1 - 3, фасад В – А
3. План на отм. 0,000. Экспликация помещений.
4. План с расстановкой оборудования на отм. 0,000
5. План мансарды на отм. +3,000. Экспликация помещений.
6. План цокольного этажа.
7. Разрез 1 - 1. Спецификация материалов.
8. Ситуационный план
9. Кадастровый план земельного участка.
