Паспорт на индивидуальный одноквартирный 5-ти комнатный жилой дом с мансардой.
1. Исходные данные.
Основание для разработки паспорта строительства индивидуального 1-этажного с мансатдой 5-комнатного жилого дома является:
а) задание на проектирование Заказчика.
б) обмерочные чертежиучастка
2. Характеристика района и участка строительства.
- климатический район 2В.
- расчетная зимняя температура наружного воздуха -23°С.
- среднегодовая температура 6.3°С
- вес снегового покрова - 180 кг/м²
- расчетная глубина промерзания грунта 1.2 м
- скоростной напор ветра - 35 кг/м²
- класс долговечности здания - 2
3. Индивидуальный 1-этажный мансардный 5-комнатный жилой дом состоит из следующих помещений: холла 1 и 2 этажа, санузла 1 и 2 этажа, кухни-столовой, гостиной, кабинета, игровой, 3 спаен.
4. Архитектурно-строительная часть.
- за отметку +0,000 принят уровень чистого пола первого этажа
- степень огнестойкости здания - III
- фундаменты запроектированы ленточные из сборных железобетонных блоков по ГОСТ 13579-78
- вокруг здания выполняется отмостка из монолитного бетона шириной 1м.
- наружние несущие стены коттеджа - многослойные из газосиликатных блоков δ=400мм γ=1200кг/м³ с утеплителем "пеноплекс " толщиной 50мм, с последующей облицовкой сайдингом с фрагментной отделкой штукатурки
- перемычки предусмотрены сборные по серии 1.038.1-18.1
- кровля скатная по деревянным стропилам, с покрытием из металлочерепицы
- дверные и оконные блоки - индивидуального изготовления
- внутренние и наружные отделочные работы уточняются заказчиком
Площадь застройки – 132,14 м2.
Жилая площадь – 115,36 м2.
Общая площадь – 200,55 м2:
в т. ч. площадь 1 этажа – 100,8 м2;
площадь мансарды – 99,76 м2.
Строительный объем – 758,20 м3.
Технические решения, принятые в рабочем проекте соответствуют требованиям экологических, санитарно-гигиенических,
противопожарных и других норм, действующих на территории Российской Федерации и обеспечивает безопасную для жизни людей эксплуатацию объекта при соблюдении предусмотренных рабочим проектом мероприятий.

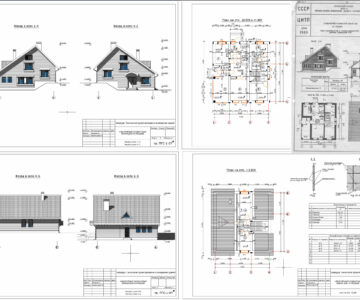

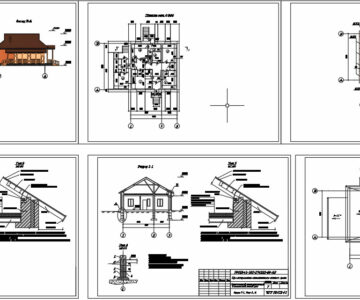

Состав чертежей графической части (9листов формата А3):
1. Общие данные. Пояснительная записка.

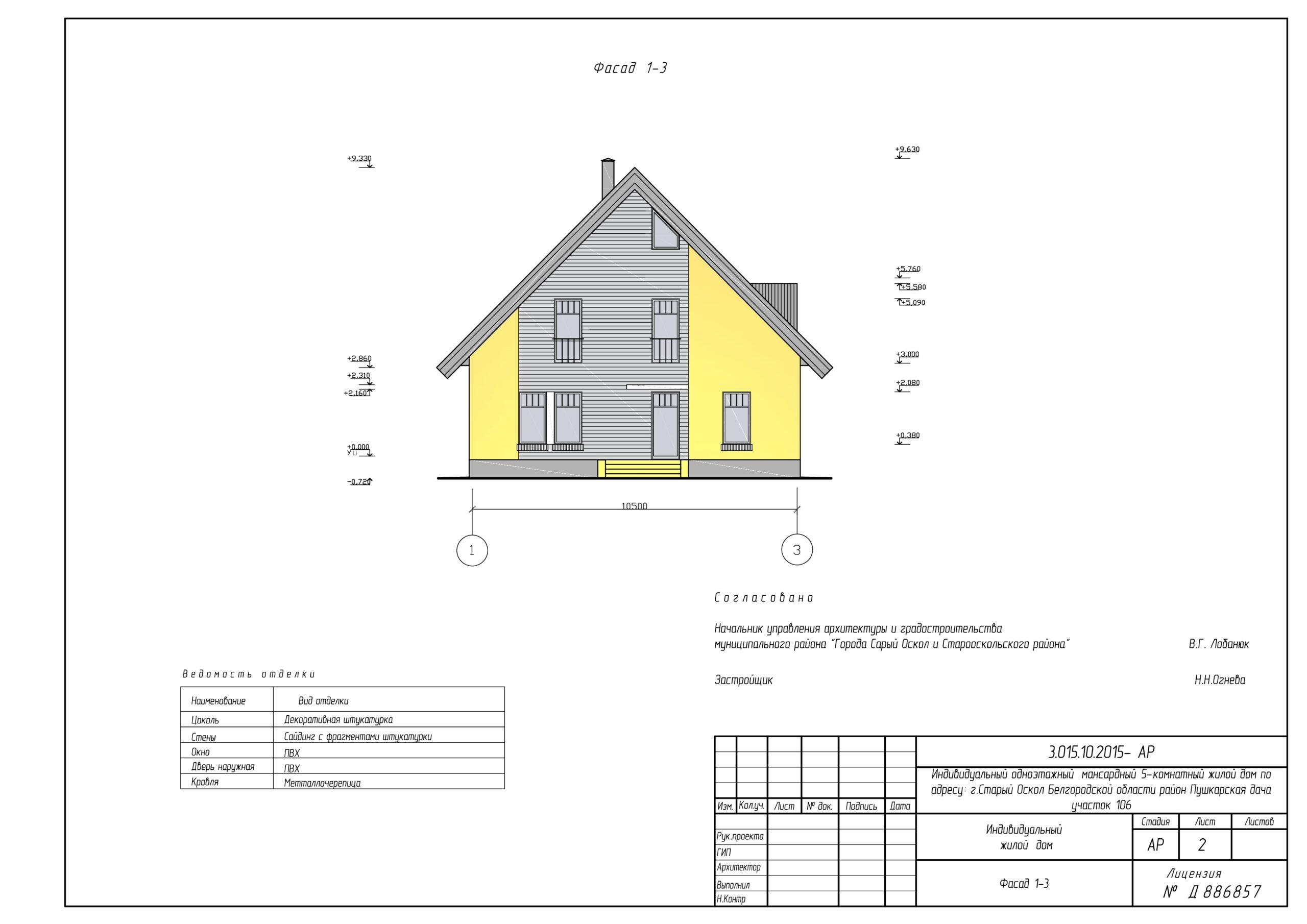

2. Фасад 1-3.
3. Фасад 3-1.
4. Фасад А-В.
5. Фасад В-А.
6. План 1 этажа, экспликация помещений.
7. План мансарды, экспликация помещений.
8. Разрез 1-1.
9. План кровли.
