Одноэтажный трехкомнатный жилой дом

«Национальный исследовательский
Мордовский Государственный Университет имени Н. П. Огарева»
афедра архитектуры Направление: 270890.62 «Строительство»
Тема: «Одноэтажный трехкомнатный жилой дом»
Саранск 2014

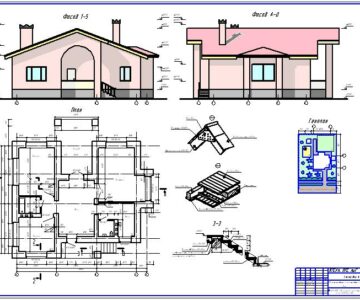

Данный проект представляет собой одноэтажный трехкомнатный жилой дом. В доме размещается гостиная, две спальни, кухня – столовая, ванная комната, туалет, холл, прихожая, тамбур, коридор, веранда. Имеется открытая веранда и летняя закрытая кухня. Здание главным фасадом обращено на юг. Гараж находится сбоку к востоку от дома, баня находится к северу от дома. Общая площадь асфальтовых дорожек и площадок 240,00 м2. Площадь зеленых насаждений: газон, цветник – 1500 м2. Отделка фасадов здания предложена в следующем варианте: обшивка ПВХ панелями типа Сайдинг в горизонтальном направлении. Деревянные элементы (наличники, перила, фронтоны, колонны, стены летней кухни) окрашиваются эмалевыми красками. Кроме этого фронтоны, наличники украшаются домовой резьбой. Цоколь оштукатуривается цементно-песчаным раствором, грунтуется и декорируется искусственным камнем. Кровельная сталь окрашивается атмосферостойкими эмалями по металлу. Фундамент ленточный, выполняется из монолитного бетона. Толщина фундамента определяется толщиной несущих и самонесущих стен. Таким образом толщина фундамента под внешние несущие стены составляет 400мм, под внутренние – 400 и 300мм. Подушки так же из монолитного бетона. Ширина и высота подошвы фундамента определяется наличием песчаных грунтов. Исходя из будущих условий работы фундамента принимаем ширину подошвы под несущие стены, толщиной 420 мм., - 1000 мм., а под стены, толщиной 300 мм., - 800мм. Высота подушки 300 мм. Под веранду фундамент ленточный, также выполняется из монолитного бетона толщиной 200 мм. Ширина подошвы - 600мм., высота подушки 300 мм. Глубина заложения фундамента будет определяться глубиной промерзания грунта для города Владивосток и уровнем грунтовых вод. Глубина промерзания грунта 1,5 м. Глубина заложения фундамента – 2,6 м.
Над фундаментом устраивается цоколь из монолитного железобетона по гидроизоляции из двух слоев рубероида, ГОСТ 10923-93, толщиной, соответствующей толщине фундамента на конкретном участке.
Грунтовые воды на глубине 1,0 м от поверхности земли – влияние на кон-струкцию фундамента оказывают.
3.2 Стены наружные
Наружные стены монолитные, из тяжелого бетона, толщиной 200 мм и пенобетона, толщиной 100 мм. Общая толщина наружной стены 421 мм.
3.3 Стены внутренние
Внутренние стены монолитные, из тяжелого бетона, толщиной 300 и 420 мм.
3.4 Перегородки
Перегородки каркасные. Каркас представляет собой ряд стоек, через 0,5м, которые обшивают с двух сторон гипсокартонными листами ГКЛ-10, плотностью 800 кг/м3, ГОСТ 6266-97. ГКЛ крепятся к конструктивной части стены с помощью саморезов, ГОСТ 1145-80*, d2 x 40 мм, с шагом 600 мм во взаимно-перпендикулярных направлениях Промежуток между гипсокартонными листами в качестве звукоизоляции заполняют рыхлым заполнителем—сухими древесными опилками. Толщина перегородок 120 мм.
3.5 Перекрытия
Перекрытие — чердачное — утепленное, из деревянных щитов наката по деревянным балкам (ГОСТ 1005-86). Деревянные балки монтируются в стены с опиранием по каждой стороне 150 мм. В качестве утеплителя и звукоизоляции используют полужесткие минераловатные плиты на синтетическом связующем плотностью 100 кг/м3 по ГОСТ 9573-82.

Исходные данные для проектирования
Содержание:
Схема объемно-планировочного решения.
Место строительства: г. Владивосток
Фундамент: ленточный монолитный
Стены: монолитные бетонные
Перекрытия: по деревянным балкам
Стропильные системы: брусчатые
Кровля: кровельная сталь
Подвал: под всем зданием
Основание фундаментов песчаные грунты
Уровень грунтовых вод: 1,0 м.
Уклон земной поверхности: 3,0 %

Состав: Главный и боковой фасады, План этажа, Поперечный разрез, План расположения элементов фундаментов, Конструктивные узлы, ПЗ Язык документа

Софт: AutoCAD 9

Файлы:

Каталог / Строительство / Проекты домов / Одноэтажный трехкомнатный жилой дом

Одноэтажный трехкомнатный жилой дом\ПЗ.doc
Одноэтажный трехкомнатный жилой дом\Планы
Одноэтажный трехкомнатный жилой дом
