КОМПАС 3D 18

Одноэтажный трехкомнатный дом на 1 семью

БРУТО-ПЛОЩАДЬ 109,18м2
НЕТТО-ПЛОЩАДЬ 90,60м2
ОБЪЕМ 239м3
КОЛ-ВО ЭТАЖЕЙ 1
КОЛ-ВО КОМНАТ 3

Архитектурные и планировочные решения
Участок имеет прямоугольную форму, с подъездом с северной стороны. Рельеф участка поднимается в южную сторону.
Здание – одноэтажное, с четырехскатной вальмовой кровлей уклоном в 17°.
Главный вход располагается с северной стороны. На основном этаже располагаются: гостиная, открытая кухня, санузел, ванная, парилка, спальня, кабинет и котельная.

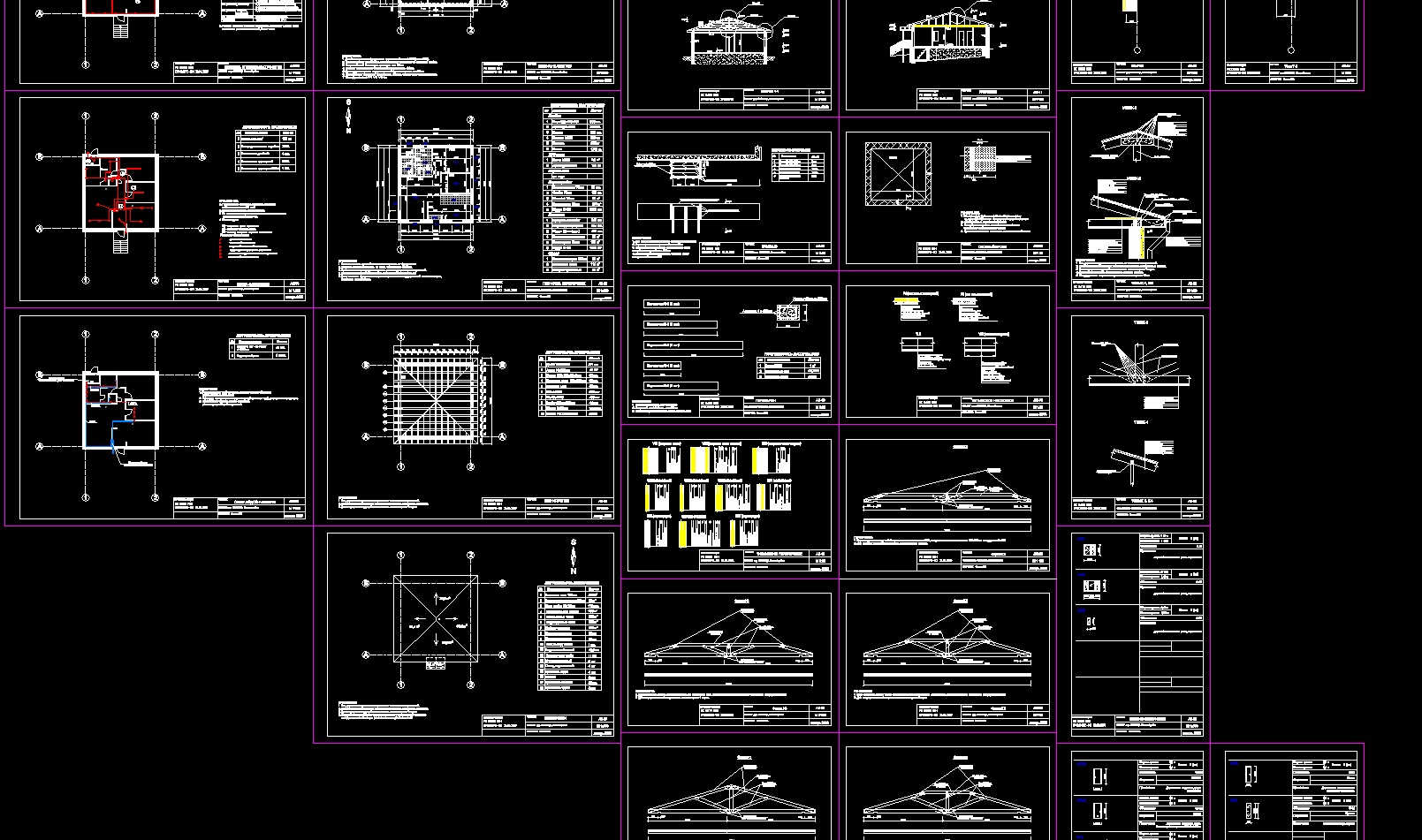

Состав: ПЛАН ЭТАЖА M 1:100 AE-02 ПЛАН ФУНДАМЕНТА M 1:100 AE-03 ПЛАН СТЕН, ПЕРЕГОРОДОК M 1:100 AE-04 ПЛАН СТРОПИЛ M 1:100 AE-05 ПЛАН КРОВЛИ M 1:100 AE-06 ВИД A M 1:100 AE-07 ВИД B M 1:100 AE-08 ВИД C M 1:100 AE-09 ВИД D M 1:100 AE-10 РАЗРЕЗ 1-1 M 1:100 AE-11 РАЗРЕЗ 2-2 M 1:100 AE-12 УЗЕЛ V-1 M 1:20 AE-13 УЗЕЛ V-2 M 1:20 AE-14 УЗЕЛ V-3 M 1:20 AE-15 УЗЛЫ К-1, К-2 M 1:20 AE-16 УЗЛЫ К-3, К-4 M 1:20 AE-17 ТИПЫ СТЕН И ПЕРЕГОРОДОК M 1:20 AE-18 ТИПЫ ПОЛОВ И ПОТОЛКОВ M 1:20 AE-19 ПЕРЕМЫЧКИ M 1:20 AE-20 ФЕРМА К-1 M 1:50 AE-21 ФЕРМА К-2 M 1:50 AE-22 ФЕРМА К-3 M 1:50 AE-23 ФЕРМА К-4 M 1:50 AE-24 ФЕРМА К-5 M 1:50 AE-26 ОКОННЫЙ ПРОЕМ M 1:20 AE-27 КРЫЛЬЦО M 1:50 AE-29 СПЕЦИФИКАЦИЯ ОКОН M 1:100 AE-30 СПЕЦИФИКАЦИЯ ДВЕРЕЙ M 1:100 AE-31 СХЕМА ОТОПЛЕНИЯ M 1:100 AE-32 СХЕМА ВОДОСНАБЖЕНИЯ M 1:100 AE-33 РАЗВОДКА ШТЕПСЕЛЬНЫХ РОЗЕТОК M 1:100 AE-34 СХЕМА ОСВЕЩЕНИЯ M 1:100 AE-35 ВЕНТИЛЯЦИЯ ПАРНОЙ M 1:50 Язык документа

Софт: AutoCAD 10

Файлы:

Каталог / Строительство / Одноэтажный трехкомнатный дом на 1 семью

Projekt1.dwg
zapiska1.doc
