Индивидуальный жилой 2-эт дом, раздел КЖ, ст РП

Конструктивный раздел по жилому 2х эт дому(коттеджу), площадь дома 207м2. Дом каркасный, с несущими кирпичными стенами и ленточными фундаментами.
Регион строительства - Киев
Климатическая зона - ІІ
Фундаменты - сборные из ФБС блоков с монолитной плитой пола первого эт. по ним.
Плиты перекрытия - монолитные, толщина 200мм
Ступени - металлические сварные
Стены - кирпич полнотелый, толщина 250мм
Кровля - металлочерепица по деревянному каркасу, с двумя разноугловыми скатами, разнесенными по высоте.

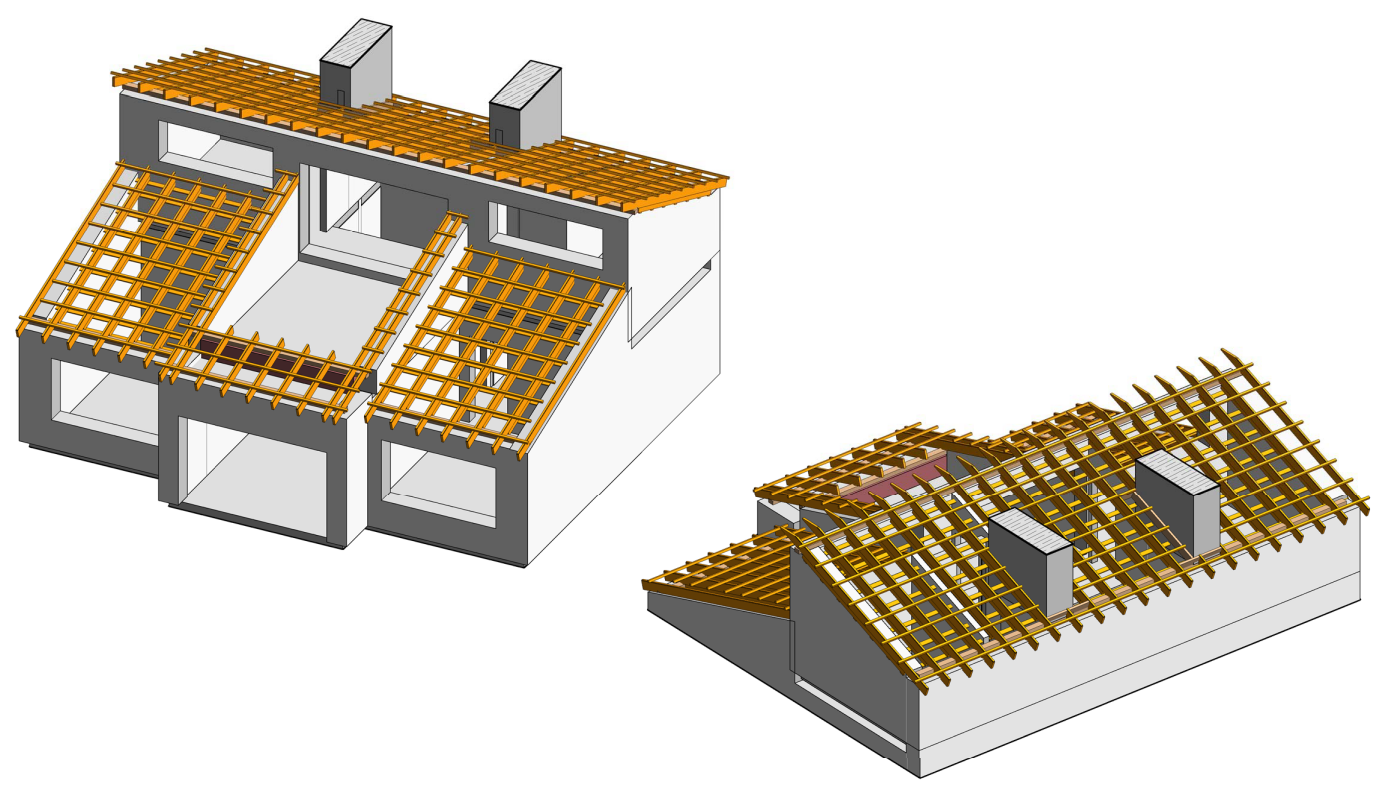

3D Модели нет в архиве, на картинке это схема Котедж_КБ-Лист - 12‎ - Покрівля- Аксонометрія.dwg

Состав: Фундаменты, Плиты перекрытия, Кровля, Разрез, Виды,Спецификации

Софт: AutoCAD 2018

Файлы:

Каталог
Строительство
Проекты домов
Коттеджи и частные дома
Индивидуальный жилой 2-эт дом, раздел КЖ, ст РП

Котедж_КБ-Лист - 13-17.dwg

Котедж_КБ-Лист - 14‎ - Схема розташування сходової клітини- Розріз 4-4- Специфікація.dwg


Котедж_КБ-Лист - 16 - Косоури КС-1---КС-10- Стійка Ст-1, Ст-2-.dwg

Котедж_КБ-Лист - 08‎ - Плита перекриття на відм- +2-900 та +5-900- Опалубочний план.dwg

Котедж_КБ-Лист - 15 - Розрізи 1-1---3-3, 5-5, 6-6.dwg

Котедж_КБ-Лист - 04‎ - Схема розміщення армування мон-поясу низ на відм- -0-290- Армування підлоги та тераси.dwg

Котедж_КБ-Лист - 11‎ - Схема покрівлі- Схема розміщення крокв- Розрізи 2-2, 4-4-.dwg

Котедж_КБ-Лист - 06‎ - Специфікація- Відомість витрат сталі.dwg

Котедж_КБ-Лист - 01 - Загальні дані.dwg

Котедж_КБ-Лист - 07‎ - Схема розміщення перемичок першого другого та третього поверхів.dwg

Котедж_КБ-Лист - 10‎ - Плита перекриття на відм- +5-900- Армування верхньої та нижньої зони вздовж цифрових та буквенних осей.dwg

Котедж_КБ-Лист - 09‎ - Плита перекриття на відм- +2-900- Армування нижньої та верхньої зони вдовж цифрових та буквенних осей.dwg

Котедж_КБ-Лист - 02‎ - Схема розташування підошви фундаменту на відм- -1-800.dwg

Котедж_КБ-Лист - 12‎ - Покрівля- Аксонометрія.dwg

Котедж_КБ-Лист - 05‎ - Розкладка фундаментних блоків.dwg

Котедж_КБ-Лист - 03‎ - Схема розташування стін фундаменту низ на відм- -1-500.dwg
