Индивидуальный жилой дом с гаражом на 2 автомобиля

Двух этажный жилой дом с пристроеным гаражом на 2 автомашины. Состав АС .

Общие данные
Жилой дом представляет собой одноэтажное здание с мансардой, имеющее размеры в плане 12,75×11,1 м и высоту до верха кровли 8,6 м.
Проект дома разработан для следующих климатических условий:
- климатический район строительства 1,подрайон 1в.
- расчетная температура наружнего воздуха -39˚ С ;
- снеговая нагрузка 1,7 кПа ;
- ветровая нагрузка 0,38 кПа ;
- сейсмичность района 6 балов;
Фундаменты - ленточные железобетонные на сваях.
По верху фундамента выполнить цоколь высотой 60 см из красного глиняного кирпича.
Наружные стены - из газобетонных блоков толщ.300 мм с облицовкой кирпичом силикатным и прокладкой утеплителя из плит ПСБс толщ.80 мм.
Перекрытие 1 го этажа - Железобетонный настил из плит
Кровля - двух скатная деревянная с покрытием из металлочерепицы;
Перегородки - кирпичные и каркасные с обшивкой гипсокартонном;
Полы - деревянные дощатые по лагам с покрытием из ленолиума;
Оконные заполнения - пластиковые окна;
Дверные заполнения - деревянные дверные блоки;

За отметку 0,000 принят верх пола 1го этажа.

Кладку стен армировать сеткой с ячейкой 100*100 диам 4мм на каждом 5-м ряду кладки по высоте ип о всему периметру стен по длине.

По периметру здания выполнить отмостку шириной 1000 мм из асфальтобетона толщ. 30 мм по подготовке из бетона кл. В 7,5 толщ. 150 мм.

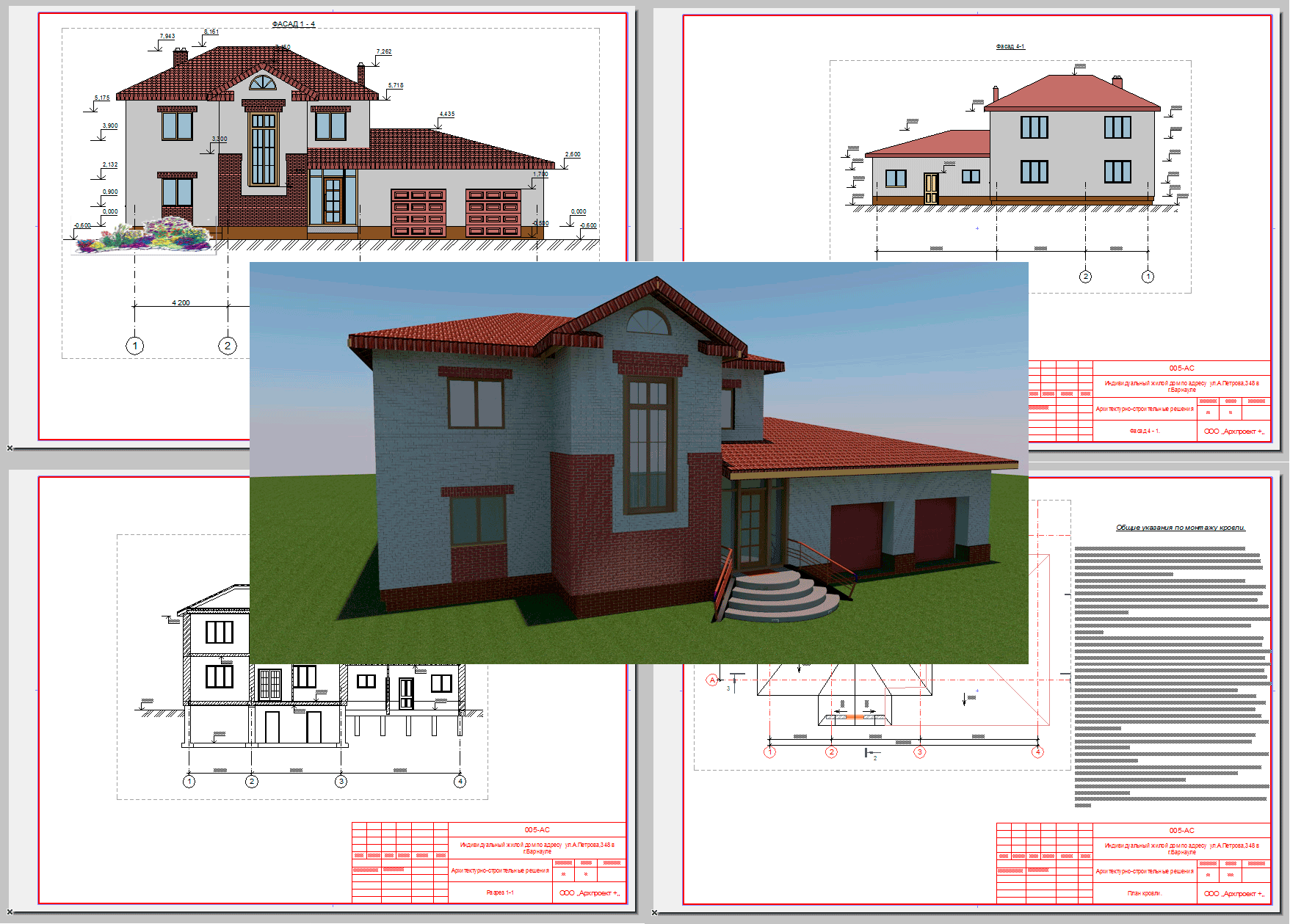

Состав: Планы этажей, план фундамента, фасады, разрезы, план кровли, план стропил, Аксонометрия 3D Язык документа

Софт: ArchiCAD 18

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Индивидуальный жилой дом с гаражом на 2 автомобиля

А.Петрова,348 рабочий.pln
