Конструктивный тип здания – бескаркасное с несущими стенами из кирпича
В плане здание имеет прямоугольную конфигурацию. Высота этажа – 3,0 м.
Фундаменты буронабивные сваи из бетона кл. В15.
На фундаментах установлен ростверк из бетона В15 высотой 400 мм.
Стены наружные из кирпича заводского изготовления.

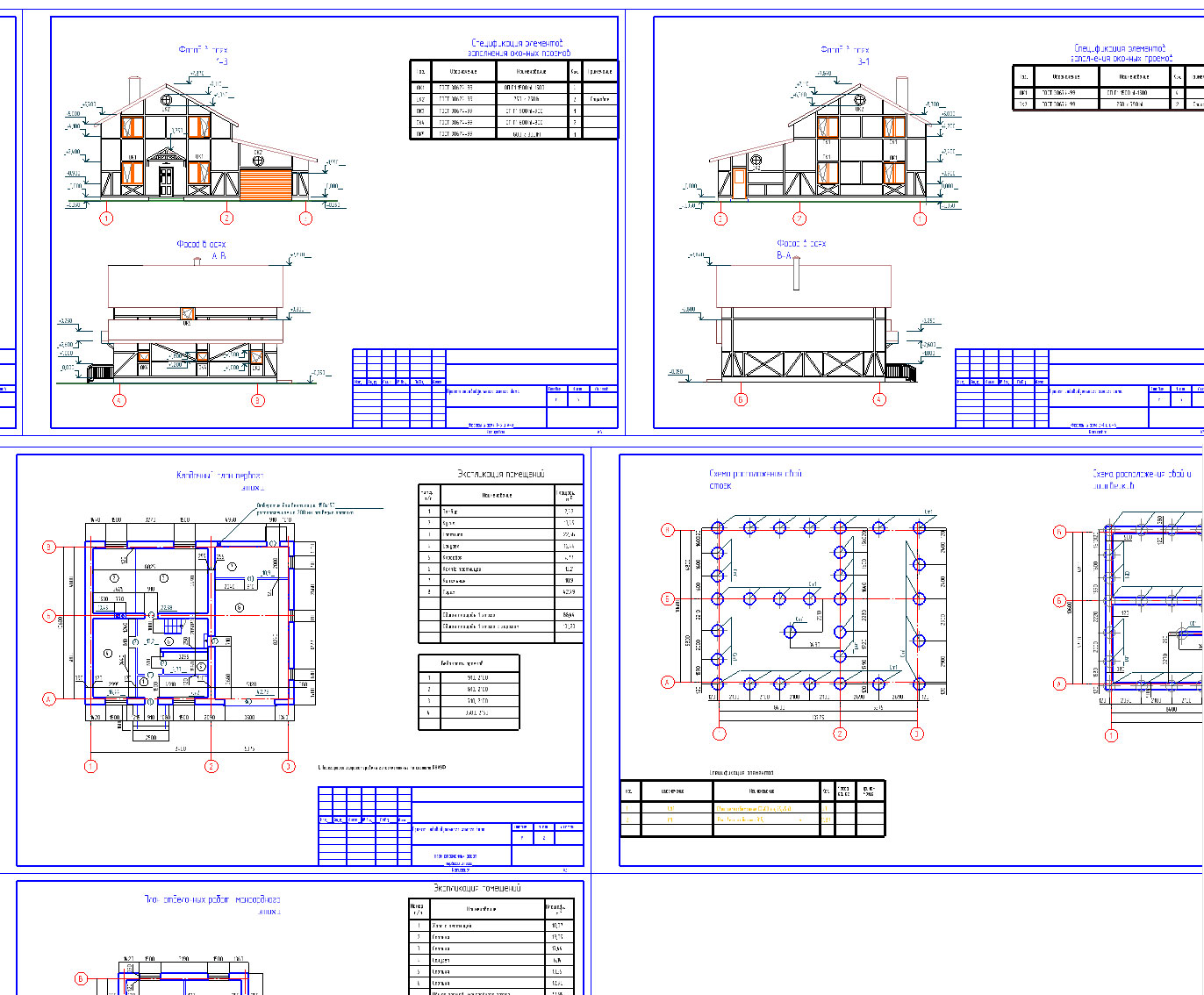

Ведомость чертежей АР:
План отделочных работ первого этажа
План отделочных работ мансардного этажа
Визуализация.Цветовое решение
Фасады в осях 1-3 и А-В
Фасады в осях 3-1 и В-А
План кровли
Ведомость чертежей КР:
Кладочный план первого этажа.
Кладочный план мансардного этажа.
Схема расположения свай и ростверков.Схема расположения свай стоек.
План стропил. План стропил над гаражом.
Схема расположения перекрытий на отм.0,000. Схема расположения перекрытий на отм.+3,300.
Основные конструктивные узлы и детали.
Схема расположения перемычек первого этажа. Схема расположения перемычек мансардного этажа.
