1. Дом двухэтажный с цокольным этажом №52-32
- Площадь застройки - 159,10 м.кв.
- Жилая площадь дома - 104,20 м.кв.
- Общая площадь дома - 347,30м.кв.
- Строительный объем - 1435м.кв.
- Площадь кровли - 284,35м.кв.
2. Высота помещений цокольного этажа - 2,400м, первого этажа - 2,960м, второго этажа - 2,700м.
3. В подвальном этаже расположены: коридор, 2 подсобных помещения, сан. узел, бильярдная, комната отдыха, душевая, сауна, тамбур, котельная. На перваом этаже - тамбур, прихожая, гостиная, кухня-столовая, гостевая, сан. узел, душевая, гардероб. На втором этаже- холл, 4 спальни, сан. узел, ванная, гардеробная, кладовая.
4. За относительную отметку 0.000 принимается отметка пола 1-го этажа.
5. По степени огнестойкости дом относится к зданиям III класса.
6. Класс конструктивной пожарной опасности здания - С1
7. Функциональная пожарная опасность здания Ф 1.4
1. Общая часть.

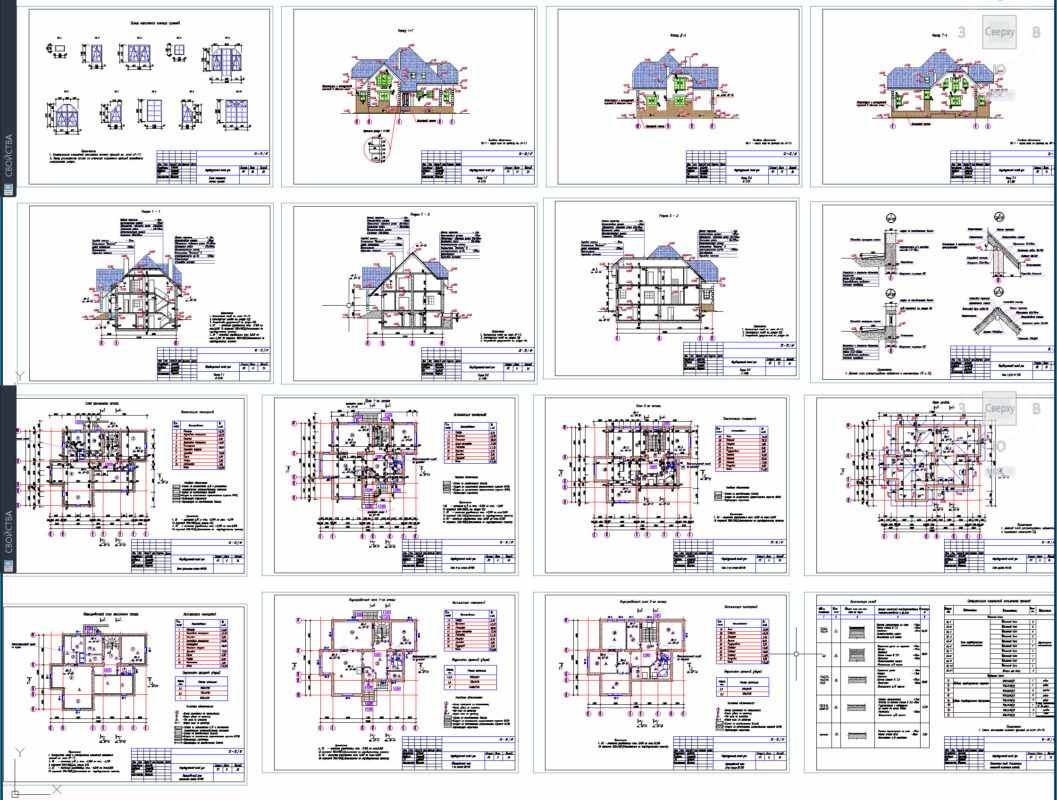

Рабочие чертежи марки АР разработаны на основании требований глав СНиП : - СНиП 11-01-95 "Инструкция о порядке разработки, согласования, утверждения и состава проектной документации на строительство предприятий, зданий и соружений". - СНиП 2.08.01-89* " Жилые здания" - СНиП 21-01-97* " Пожарная безопасность зданий и сооружений" - СНиП 31-02-2001 " Дома жилые одноквартирные" - НПБ 106-95 " Индивидуальные жилые дома. Противопожарные требования."
2. Место расположения. Область строительства - климатические условия России с ГСОП до 5000 Ссут.
3. Архитектурно-строительная часть. Архитектурно-планировочное решение.
1. Дом двухэтажный с цокольным этажом.
2. Высота помещений цокольного этажа - 2,400м, первого этажа - 2,960м, второго этажа - 2,700м.
3. В подвальном этаже расположены: коридор, 2 подсобных помещения, сан. узел, бильярдная, комната отдыха, душевая, сауна, тамбур, котельная. На перваом этаже - тамбур, прихожая, гостиная, кухня-столовая, гостевая, сан. узел, душевая, гардероб. На втором этаже- холл, 4 спальни, сан. узел, ванная, гардеробная, кладовая.
4. За относительную отметку 0.000 принимается отметка пола 1-го этажа.
5. По степени огнестойкости дом относится к зданиям III класса.
6. Класс конструктивной пожарной опасности здания - С1
7. Функциональная пожарная опасность здания Ф 1.4
4. Наружная отделка здания.
1. Стены оштукатурены и окрашены, частично облицованы природным камнем.
2. Цоколь облицован природным камнем.
5. Внутренняя отделка здания.
1. Внутренняя отделка осуществляется в соответствии с регламентируемыми нормами по дизайн-проекту,который разрабатывается отдельно и основывается на пожеланиях заказчика.
2. В соответствии с "Законом о сертификации" РФ все, указанные в рабочих чертежах изделия и материалы, используемые при строительстве, должны быть сертифицированы в отношении гигиенической и пожарной безопасности и на соответствие государственным стандартам.
3. Устройство полов следует производить только после завершения всех монтажных работ по проводке инженерных коммуникаций.
4. В помещениях санузлов предусмотреть дверные заполнения проемов со встроенными вентрешетками в нижней части дверного полотна.
5. Дверные блоки во входных проемах должны иметь приспособления для самозакрывания.
6. Устройство подшивных потолков следует производить только после размещения инженерных коммуникаций и устройств.
6. Конструктивные решения.
1. Фундаменты - монолитная ж/б плита. 3 ( не менее 500кг/м).
2. Наружные стены выполнены из газобетонных блоков толщиной 400мм 3 ( не менее 500кг/куб.м)
3. Внутренние несущие стены-газобетонные блоки толщиной 400 мм
4. Наружные стены опираются на ж/б монолитный цоколь на отм. -0,510, стены цоколя утеплены с внутренней стороны полужесткими минераловатными плитами, толщиной 120мм.
5. Перегородки - газобетонные блоки толщиной 200 мм, каркасные -150мм.
6. Внутренние откосы проемов оштукатуриваются по сетке.
7. Перекрытия - монолитные ж/б.
8. Кровля - мягкая черепица по сплошному настилу и деревянным стропилам с наружным водостоком, утеплитель - полужесткие минераловатные плиты толщиной 200мм.
9. Кладка вентканалов и дымоходов выполнена из полнотелого кирпича М100,и через каждые 5 рядов армирована кладочной сеткой. В дымовых каналах для камина и отопительной установки устраивается короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
10. Междуэтажная лестница - деревянная, выполняется по индивидуальному проекту.
11. По периметру здания устраивается отмостка с асфальто - бетонным покрытием шириной 1000мм по гравийному основанию.
12. Антикоррозийная защита выполняется в соответствии со СНиП 3.03.04-85.
7. Инженерное оборудование
1. Отопление - от индивидуального отопительного котла.
2. В помещениях - отопительные радиаторы.
3. Водоснабжение - холодное от местной сети или от скважины, горячее - через бойлер.
4. Канализация - в местную сеть или в локальные очистные сооружения.
5. Электроснабжение - от местной сети.
