Индивидуальный жилой дом в Иркутской области ОКП «ЦентрДизайнПроект», г. Усолье-Сибирское, Рабочая документация. Здание жилого дома - двухэтажное, в плане имеет простую прямоугольную форму с размерами 11,95 м х 10,1 м. по габаритам, высота в верхней точке - 11,1 м. над отметкой земли. Высота комнат - 3,0м. Основная несущая система дома - стены толщ. 400мм из шлакоблочной армированной кладки, образующие совместно с сейсмопоясами перекрытий единую пространственную конструкцию. Фундамент - ж.б. монолитный ленточный 600мм х 600мм. Отм. подошвы фундамента на 300мм ниже отметки поверхности земли. Внутренние перегородки толщ. 100мм. выполнить из гипсокартонных листов на металлическом каркасе по серии 1.031.9-2.07 (Кнауф). Перекрытие 1-го этажа - многопустотные плиты перекрытия; перекрытия второго и чердачного -деревянные балки сечением 180х50 с шагом 500мм, обшитые с двух сторон фанерой марки ФК толщиной 15мм. Кровля - деревянная, стропильная с холодным чердаком. Покрытие - металлочерепица. По контуру здания выполнить отмостку (по серии 2.210-1 узел 11) шириной 1,0 м. Наружная отделка фасада - облицовочный кирпич.
Цоколь - облицовка под камень. Внутренняя отделка стен - на усмотрение заказчика, в ванной - керамическая плитка на всю высоту. Тех.помещение отделать материалами категории - НГ.
ОБЩИЕ ПРИМЕЧАНИЯ
Настоящий проект рабочей документации на строительство Индивидуального жилого дома по адресу Иркутская обл. За относительную отм.0,000 принята отметка чистого пола первого этажа. При проектировании использованы следующие документы и нормативная литература:
- СП 20.13330.2011 "Нагрузки и воздействия";
- СП 14.13330.2011 "Строительство в сейсмических районах" - СП 70.13330.2012 "Несущие и ограждающие конструкции" - СП 15.13330.2012 "Каменные и армокаменные конструкции":
- СП 28.13330.2012 "Защита строительных конструкций от коррозии":
- СП 50.13330.2010 "Тепловая защита зданий"
- СП 52.13330.2011 "Бетонные и железобетонные конструкции"
Класс конструктивной пожарной опасности здания - С0 (Технический регламент №123-ФЗ табл.22) По функциональной пожарной опасности- Ф1.4 (Технический регламент №123-ФЗ ст.32) Степень огнестойкости здания II (СП2.13130.2009 табл.6.8)
Уровень ответственности здания - нормальный Коэффициент надежности - 1,0 Климатический подрайон строительства 1В (СП 131.13330.2012 Строительная климатология)
Влажность наружного воздуха - сухая Относительная влажность воздуха в помещениях - 60% Расчетная температура наружного воздуха - средняя наиболее холодной пятидневки обеспеченностью 92% - минус 36°С - средняя наиболее холодных суток - минус 38°С - средняя температура наиболее холодного периода минус - 26°С
Продолжительность холодного периода года со среднесуточной температурой воздуха -8°С - 241 сут Нагрузки действующие на здание согласно СП 20.13330.2011 "Нагрузки и воздействия" - нормативное значение ветрового давления - 38 кг/м²(0,38 КПа) для III района - расчетное давление снегового покрова - 120 кг/м ² (1,20 КПа) для II района расчетная сейсмичность площадки - 8 баллов (СП 14.13330.2011 "Строительство в сейсмических районах) - глубина промерзания - 2,8 м.
ОСНОВНЫЕ СТРОИТЕЛЬНЫЕ ПОКАЗАТЕЛИ
Общая площадь 161.52 м2
Площадь застройки 122,5 м2
Строительный объем 1225 м3

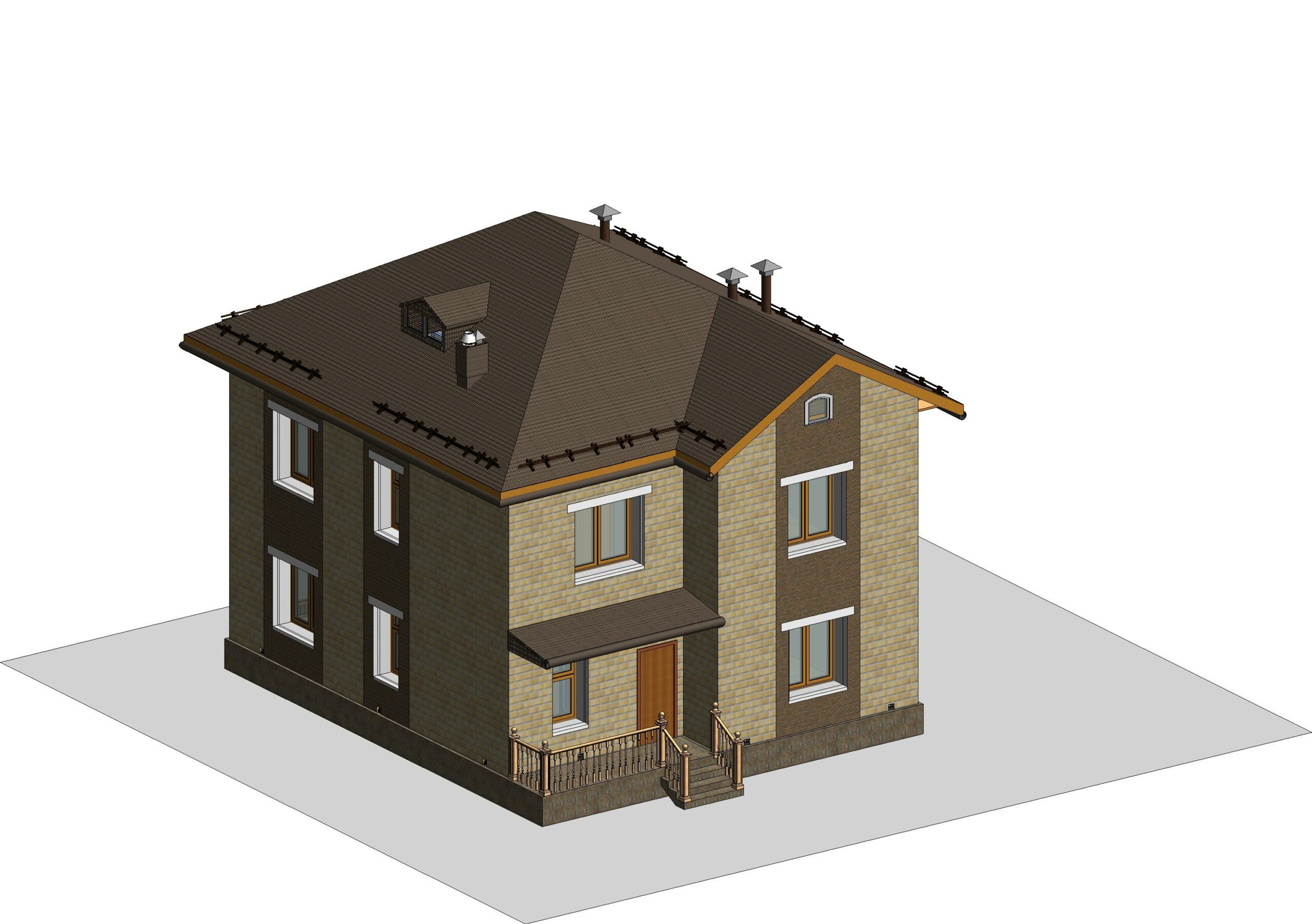

На картинке визуализация, в архиве только чертежи!
