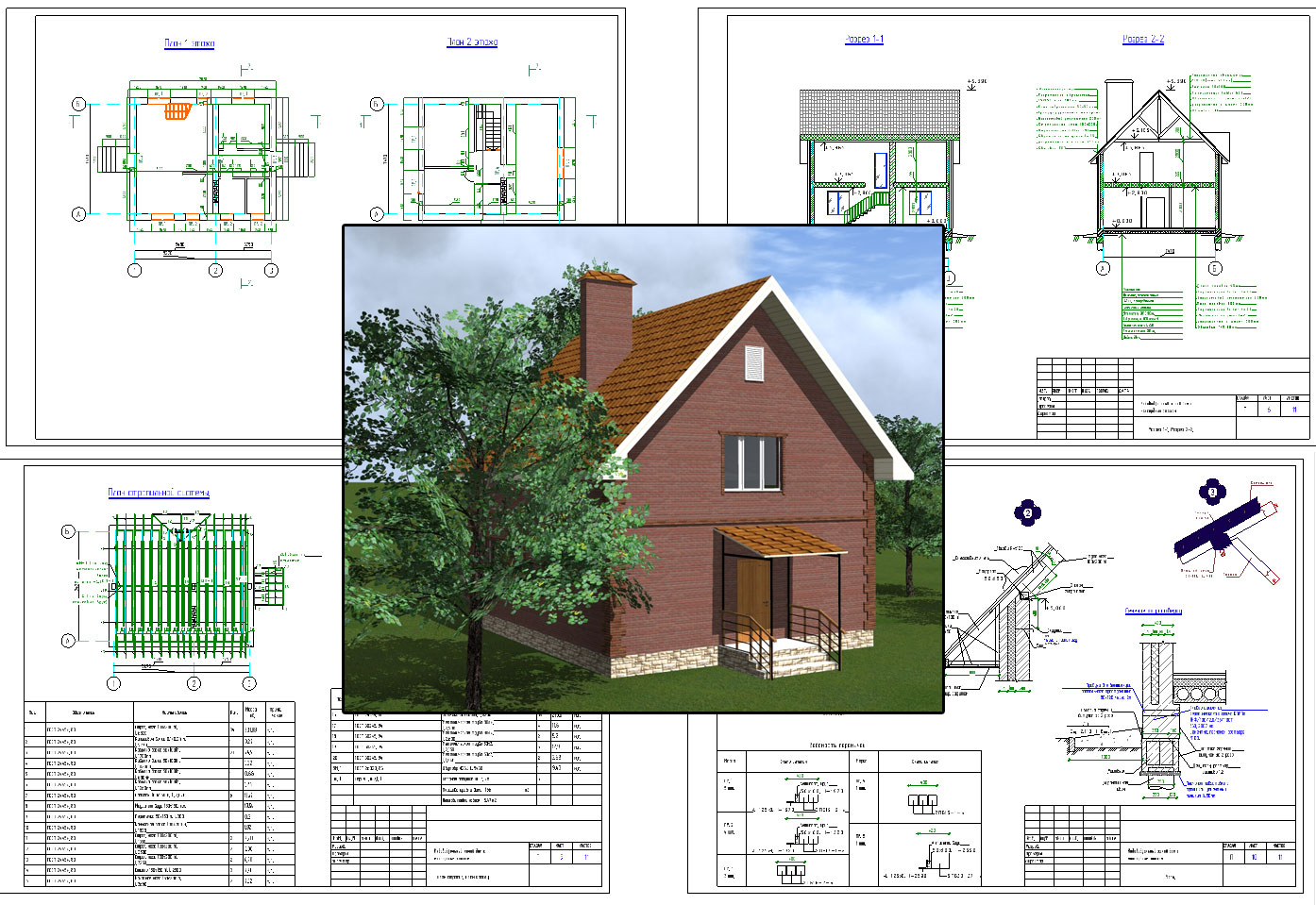

Коттедж 2-этажа бескаркасный 125м2

Индивидуальный жилой дом с мансардным этажом. Конструктивная часть проекта коттеджа из керамзитобетонных блоков.

Общие данные.
Рабочий проект разработан с учетом местных условий и исходных данных:
1. Класс здания по функциональной пожарной опасности - Ф1.4.
2. Степень огнестойкости - II.
3. Вес снегового покрова - 240 кг/м2.
4. Расчетная температура наружного воздуха в зимнее время -34 С.
5. Расчетный напор ветра - 23 кг/м2.
Проект выполнен в соответствии с действующими общероссийскими нормами, правилами, инструкциями и государственными стандартами.

Архитектурно-планировочное решение
Здание - жилое одноквартирное, 2-этажное, бескаркасное с продольными несущими стенами.
Конструктивное решение
Здание бескаркасное с продольными несущими стенами.
Стены - наружные стены из керамзитобетонных блоков с утеплением минераловатным утеплителем и
облицовкой кирпичом на растворе М100
Фундаменты - буронабивные сваи с железобетонным монолитным ростверком.
Перегородки -ГКЛ по металлическому каркасу t=100мм
Перекрытие - 1 этажа-пустотные плиты, 2 этажа-деревянные балки.
Окна - пластиковые с тройным остеклением.
Двери - по ГОСТ 6629-88.
Кровля - стропильная скатная крыша с организованным наружным водостоком. Материал покрытия - металлочерепица.
1 этаж 63,3 м2
2 этаж 62,01

Состав: Конструктивная часть Язык документа

Софт: AutoCAD 2013

Файлы:
Коттедж 2.dwg
