Коттедж с зимним садом АР и КР

Рейтинг: 80

Софт: AutoCAD 2014

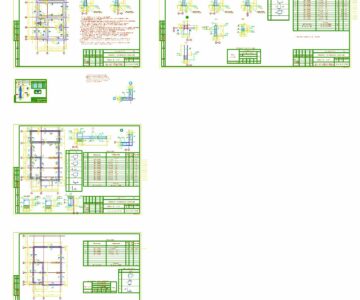

Состав: Разделы АР и КР. ОД, Кладочные планы, Фундаменты, Планы плит, Планы кровли, Узлы, РАзрезы, Планы монолитных поясов, Планы перемычек

Рейтинг: 40

Софт: AutoCAD 2013

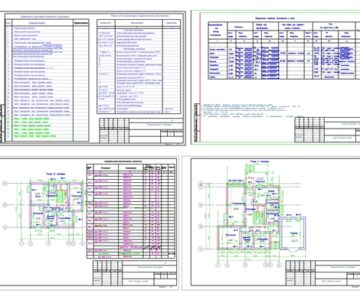

Состав: Чертежи АР, КР с общими данными и спецификациями

Рейтинг: 100

Софт: AutoCAD 2013

Состав: Раздел АР: Общие данные, Обмерочный план (до ремонта), Дефектная ведомость, Обмерочный план (после ремонта), Схема функционального зонирования, Экспликация помещений, План полов, Экспликация полов, Развертки по стенам, Ведомость внутренней отделки помещений (ремонт), План потолков. Раздел КР: Общие данные, Схема расположения крыльца входа в осях 9-10; Спецификация элементов крыльца; Разрез 1-1, Схема расположения ленточного фундамента крыльца входа в осях 9-10; Сечение а-а, Схема расположения пандуса у крыльца входя в осях 9-10; Разрез 2-2; Разрез 3-3; Сечение б-б; Спецификация элементов пандуса, Ограждение ОГ-1. Раздел ИОС1: Расчетная схема ВРУ, Схема распределительной сети щита ЩС, Экспликация помещений, Схема заземления, Электрооборудование. План сетей, Электроосвещение. План сетей, Общие указания, Спецификация оборудования, изделий и материалов. Раздел ИОС4: Общие указания, План на отм. 0.000. Вентиляция, Системы П1, В1-В5, ПД1, ВД1, Спецификация оборудования.

Рейтинг: 300

Софт: AutoCAD 2013

Состав: Общие данные, планы этажей, план кровли, план перекрытия, схемы армирования, сечения, спецификации, схемы монолитных поясов, раскладка элементов стропил, узлы стропильной крыши, водосточная система

Рейтинг: 100

Софт: ArchiCAD 19

Состав: АР, КР, узлы, цветовое и графическое решение фасада
