Конструкторская документация по устройству Зимнего сада

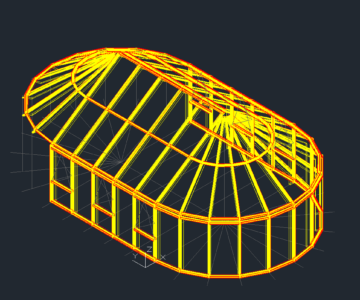

Проект Зимнего сада SCHUECO FWS 50 с встроенной раздвижной двустворчатой дверью ASS 70HI. Площадь конструкции 62,23м2. Стеклопакет: 6isCl.GSlr-14-6-16-4.1.4i (50мм.) Размеры в плане 7.722 м. х 3.474. Уклон кровельной части 8 градусов. Высота фронтальной части 2,28м. 3D каркас выполнен в форме математической модели. Зимний сад изготовлен по данным чертежам, установлен и введён в эксплуатацию.

Состав: Проект зимнего сада, Конструкторская документация в цех на изготовление.

Софт: AutoCAD 2010

Файлы:
РД.000.000.СБ.dwg
В.011.000.СБ.dwg
В.005.000.СБ.dwg
В.000.000.СБ.dwg
В.006.000.СБ.dwg
В.012.000.СБ.dwg
В.003.000.СБ.dwg
Декор.dwg
РГ.322390.002_003.СБ.dwg
КР.000.036.dwg
КР.000.035.dwg
В.001.000.СБ.dwg
В.008.000.СБ.dwg
КР.000.031.dwg
В.000.089(095).dwg
В.007.000.СБ.dwg
В.000.000.dwg
Сэндвичи,Примыкания.dwg
В.004.000.СБ.dwg
В.002.000.СБ.dwg
КР.000.030.dwg
КР.000.033.dwg
В.204_209.000.СБ.dwg
КР.000.034.dwg
КР.000.037.dwg
РГ.322400.000_001.СБ.dwg
КР.000.038.dwg
РГ.322430.000.СБ.dwg
ПР.СБ.dwg
РГ.322390.000_001.СБ.dwg
В.0010.000.СБ.dwg
В.009.000.СБ.dwg
В.000.093(094).dwg
КР.000.032.dwg
Ок.000.000.СБ.dwg
