Конструкции остекления зимнего сада

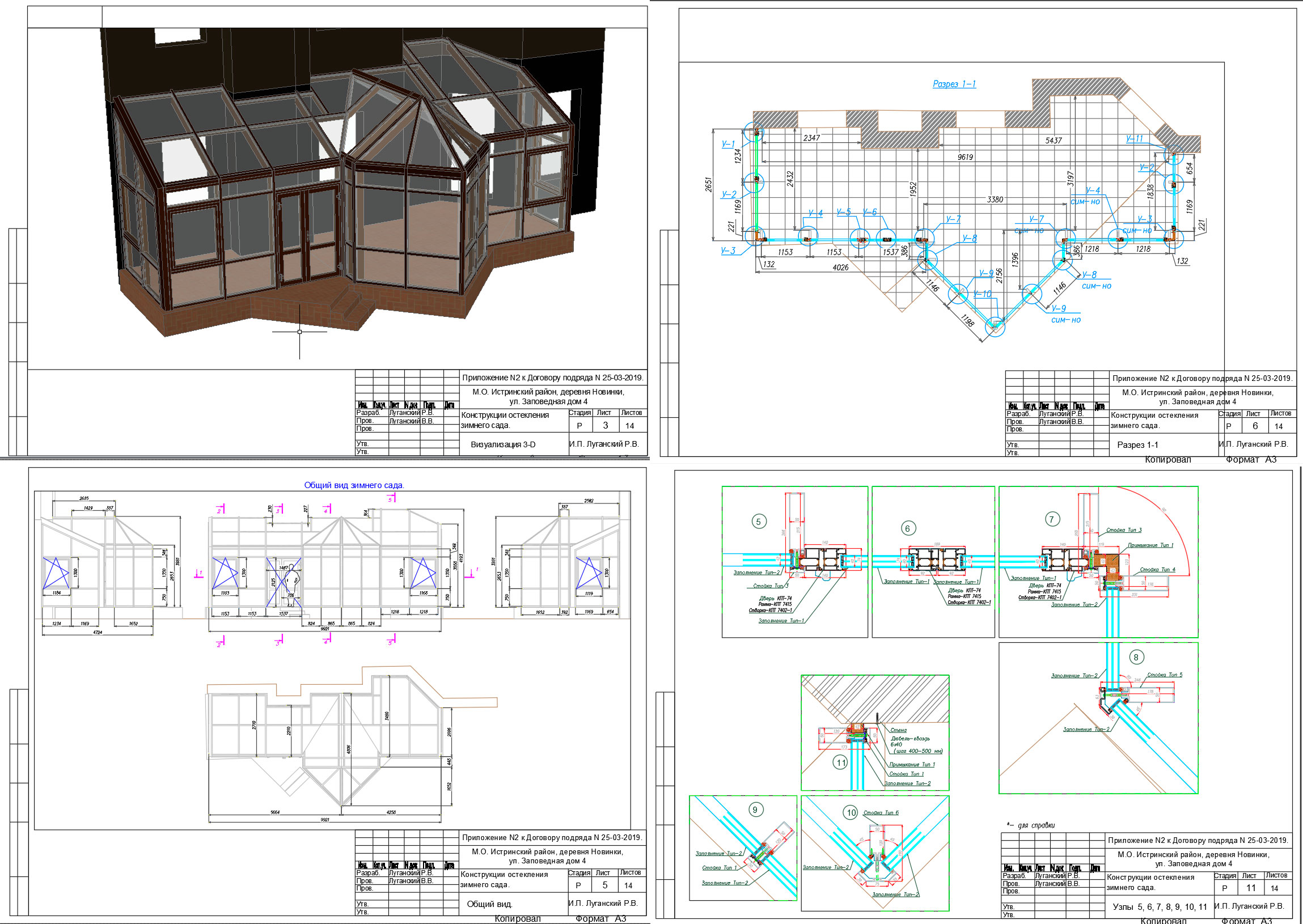

Комплект рабочей технической документации на устройство светопрозрачных конструкций зимнего сада.
1. Общие указания.
1.1. Рабочие чертежи ограждающих (светопрозрачных) алюминиевых конструкций разработаны на основании замеров Исполнителя и технического задания Заказчика.
1.2. Нагрузки и климатические данные принятые в проекте:
- Нормативная ветровая нагрузка принята равной 0,23кПа (23Кг/кв.м.),
для 1-го ветрового района по СНиП 2.01.07-85* "Нагрузки и воздействия"
1.3. Конструкции витражей в светопрозрачных конструкциях зимнего сада выполняются из системных алюминиевых профилей системы "СИАЛ" KP50K, KPT45.
1.4. Цвет конструкций (согласно технического задания): RAL8017 - снаружи и изнутри.
1.6. В качестве заполнения используются заполнения: двухкамерные стеклопакеты с низкоэмисионным стеклом:
- Стеклопакет в фасад 42 мм: 4(HP70/30)-14-4М1-16-4TopN
- Стеклопакет в фасад (окна,двери) 40 мм: 4(HP70/30)-14-4М1-14-4TopN
- Стеклопакет в крышу 42 мм: 6зак(HP70/30)-12-4М1-12-4*1*4TopN.
1.7. Стеклопакеты рассчитаны в соответствии с требованиями СНиП23-02-2003 "Тепловая защита здания" и технического задания заказчика.
1.8. Герметизация монтажных швов в зонах примыкания к строительным конструкциям выполнить по чертежам настоящего комплекта и в соответствии с требованиями ГОСТ Р 52749-2007 "Швы монтажные оконные".
1.9. Проект выполнен в соответствии с нормами и требованиями нормативных документов действующих на территории РФ.
1.10. При использовании герметиков строго следовать инструкции по применению. Герметики должны наноситься на чистую сухую обезжиренную поверхность.
1.11. Расчет конструкций выполнен в соответствии с требованиями СНиП 2.01.07-85* "Нагрузки и воздействия" и СНиП 2.03.06-85 "Алюминиевые конструкции".
1.12. Изготовление и монтаж конструкций вести в соответствии с требованиями СНиП 3.03.01-87, проектом производства работ ППР и правилами по технике безопасности.
2.1. Технические требования к метизам (болты, шпильки, винты, гайки,шайбы) согласно СНиП 2.03..06-85 п.2.8.
