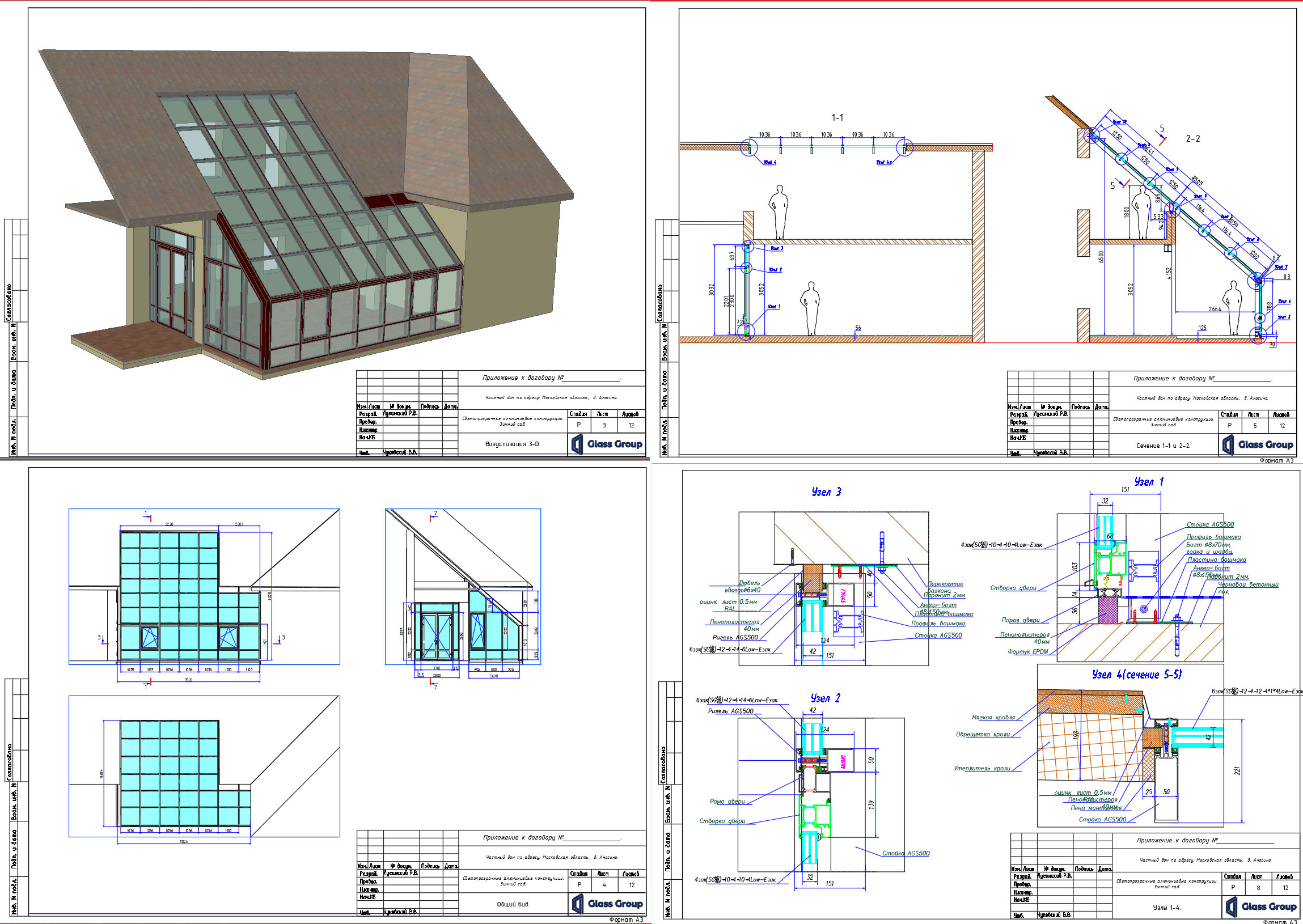

Рабочая документация. Светопрозрачные конструкции. Частный дом зимний сад КМ
Общие данные
Площадка строительства - Частный дом в Московской области
1. Условия района строительства:
- нормативный скоростной напор ветра для I ветрового района - W0=23кгс/м.кв. (СП.20.13330.2016 "Нагрузки и воздействия");
- тип местности - В (СП.20.13330.2016 "Нагрузки и воздействия").
3. Данный проект разработан на основании технического задания от Заказчика, геодезической съёмки, а так же комплектов чертежей марки АР.
4. Описание конструкций.
4.1 . Для устройства конструкций остекления принята система алюминиевых профилей AGS500 - Стоечно-ригельный фасад.
4.2. Крепление конструкций осуществляется при помощи монтажных пластин. Сборка и крепление элементов конструкции осуществляется метизами в соответствии со сборочным каталогом производителя профильной системы. Прочие метизы и материалы примененные в узлах примыкания конструкций применять в соответствии с указанными марками и стандартами на разработанные узлы в данном комплекте чертежей. Профили соответствуют ГОСТ 22233-2001.
5. Описание заполнения конструкций: наклонная часть - двухкамерный прозрачный стеклопакет 42 мм, формула стеклопакета 6 зак. SG60/40 зак. – 12 – 6 зак. –10 – 4.4.1TopN, где внешнее стекло - 6мм закаленное мультифункциональное стекло, среднее - 6мм закаленное стекло, внутренее 6мм с – триплекс (безосколочное стекло) с энергосберегающим свойством.
Вертикальная часть – двухкамерный прозрачный стеклопакет 42 мм, формула стеклопакета 6 зак. SG60/40 зак. – 12 – 6 зак. – 12 – 6Low E зак, где внешнее стекло - 6мм закаленное мультифункциональное стекло, среднее - 6мм закаленное стекло, внутренее 6мм с энергосберегающим свойством.
5.2. Комплектацию, характеристики и описание вставных элементов (окна, двери) см. КМ.
