Одноквартирный жилой дом в г.Новосибирск.

Технико-экономические показатели здания:
Этажность, эт. - подвал + 1 + мансарда
Жилая площадь, м2 - 55.7
Общая площадь, м2 - 150,6

Архитектурно - конструктивные решения:
Фундамент - ленточный из монолитного бетона кл. В12,5 с верхним и нижним поясами армирования.
Наружные несущие стены - деревянный брус 150х150 мм., утепление- 150 мм минеральной ваты с наружной отделкой из сайдинга.
Наружная отделка здания - теплоизоляция наружных стен минераловатным утеплителем, толщиной 50мм, с последующим устройством навесного вентилируемого фасада с обшивкой из винилового сайдинга
Внутренние перегородки здания - каркасно-обшивной конструкции на деревянном каркасе, 100мм с заполнением минеральной ватой "URSA" общая толщина 120мм.
Перекрытия - по деревянным балкам.
Крыша и кровля - ломаная скатная, мансарного типа, по деревянным стропилам. Покрытие металлический профлист С21, RAL 3011. Теплоизоляция - минераловатный утеплитель, толщиной 200мм.
Связь между этажами осуществлена посредством деревянной лестницы.

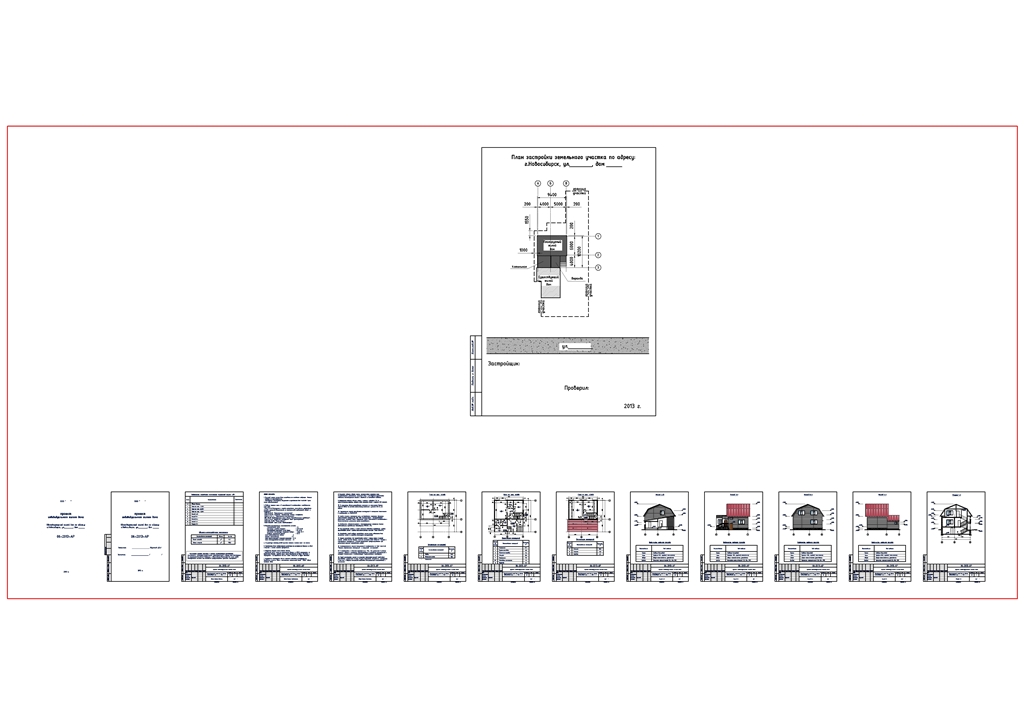

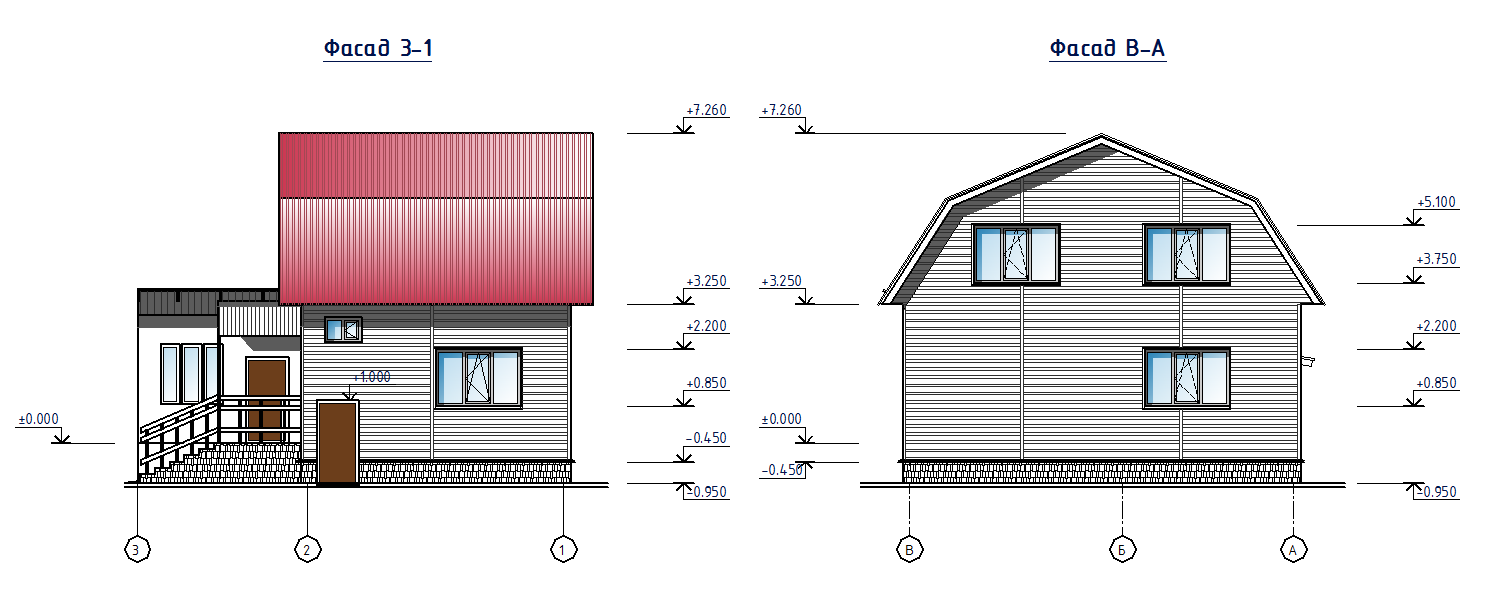

Состав: Архитектурные решения. Состав проекта: 1-3. Общие данные. 4. План на отм. -2.520 5. План на отм. ±0.000 6. План на отм. +3.000 7. Фасад А-В 8. Фасад 3-1 9. Фасад В-А 10. Фасад 1-3 11. Разрез 1-1 12. План застройки земельного участка Язык документа

Софт: AutoCAD 2008

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Одноквартирный жилой дом в г.Новосибирск.

Одноквартирный жилой дом в Новосибирске.dwg
