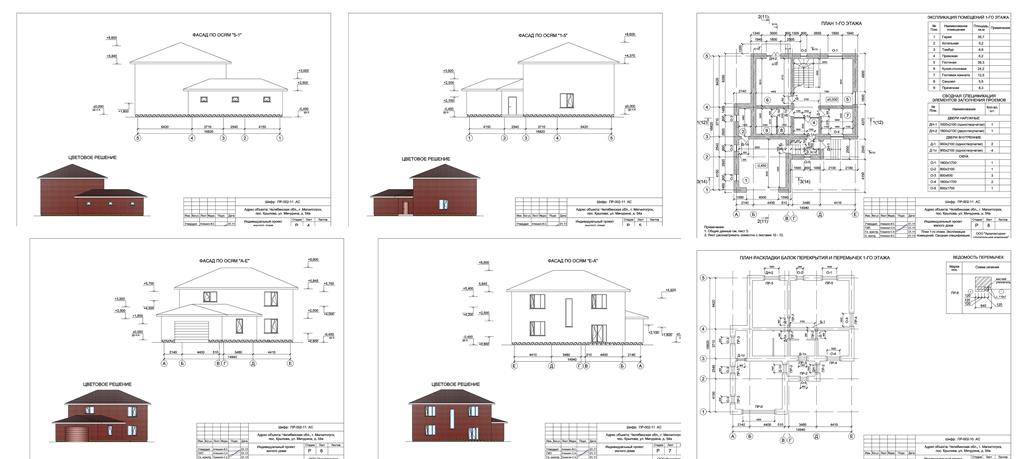

Рабочая документация - проект (раздел АС) частного жилого дома (2 этажа)

Конструктивное решение
Запроектированное здание отдельностоящее двухэтажное, отапливаемое, имеющее в плане сложную форму, с габаритами в осях 14,94×16,82 м. Назначение здания - жилой дом. Конструктивная схема здания - стеновая с продольными и поперечными несущими стенами. Общая компоновка наружных и внутренних несущих стен обеспечивает зданию пространственную жесткость и устойчивость. Высота 1-го этажа составляет 2,9 м, высота 2-ого этажа - 2,8 м. Высота здания в коньке составляет 8,6 м от уровня пола 1-го этажа. В осях «4-5», «Г-Д» располагается деревянная лестница с забежными ступенями.
Тип фундамента - свайный ж.-б., с монолитным ростверком, сечения 600х600 мм.
Несущие стены здания толщиной 640 мм запроектированы из шлакоблока на цементно-песчаном растворе. Кладка армируется кладочными сетками 50х50х4 Вр-I через каждые 3 ряда. Перемычки над оконными и дверными проемами - сборные ж.-б. Снаружи наружные несущие стены здания утеплены экструдированным пенополистиролом толщиной 120 мм.
Перекрытие здания - сборные ж.-б. многопустотные плиты перекрытия и монолитные участки некратных мест. Под плиты перекрытия первого этажа запроектированы монолитные ж.-б. балки перекрытия и распределительные пояса.
Кровля здания из металлической черепицы.
Монолитные конструкции запроектированы из железобетона, армированного каркасами, сетками и отдельными стержнями. Арматурные каркасы и сетки связаны из отдельных арматурных стержней. Для фиксации нижних рядов арматурных стержней и обеспечения защитного слоя бетона применять неизвлекаемые пластиковые фиксаторы.

3. Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории РФ, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию здания, при соблюдении предусмотренных рабочими чертежами мероприятий.

4. Нагрузки
- собственный вес конструкций;
- нормативное значение нагрузки на перекрытие - 150 кг/м2;
- нормативное значение снеговой нагрузки на покрытие - 240 кг/м2;
- ветровая нагрузка.
