2-х етажный дом, площадь 68,2 м.кв., жылых комнат - 2, фундамент ленточный ж/бетон, стены - газобетон, крыша -двухскатная, умеренно континентальный климат.
3. Архитектурно-планировочные решения.
3.1 Общие данные
Расчетные данные:
- Климатическая зона архитектурно-строительного климатического районирования территории Украины -район И - Северо-Западный.
- расчетная температура наружного воздуха -19о С.
- нормативное значение ветрового давления на высоте 10м над поверхностью земле- 0,38 кПа.
- нормативное значение снежного покрова -50 кПа.
- зона влажности для строительства - нормальная.
- Нормальная глубина промерзания грунтов -0,9м.
3.2 Объемно-планировочные решения
Дом запроектирован двухэтажный (1 + мансардный этаж) в плане прямоугольной формы с двохскатный крышей.
Главный вход в дом запроектирован с южной стороны.
Композиция главного фасада решена асимметрично;
Высота этажей проектируемого дома:
1-й этаж - 2,7 м; 2-й этаж (мансардный) - 2,70 м (высота в самой низкой точке 1,6 м).
На первом этаже запроектированы кухню-столовую гостиную, санузел, холл с лестницей, на втором этаже - две спальни и санузел.
За условную отметку ± 0.000 принят уровень чистого пола помещений первых этажа дома.

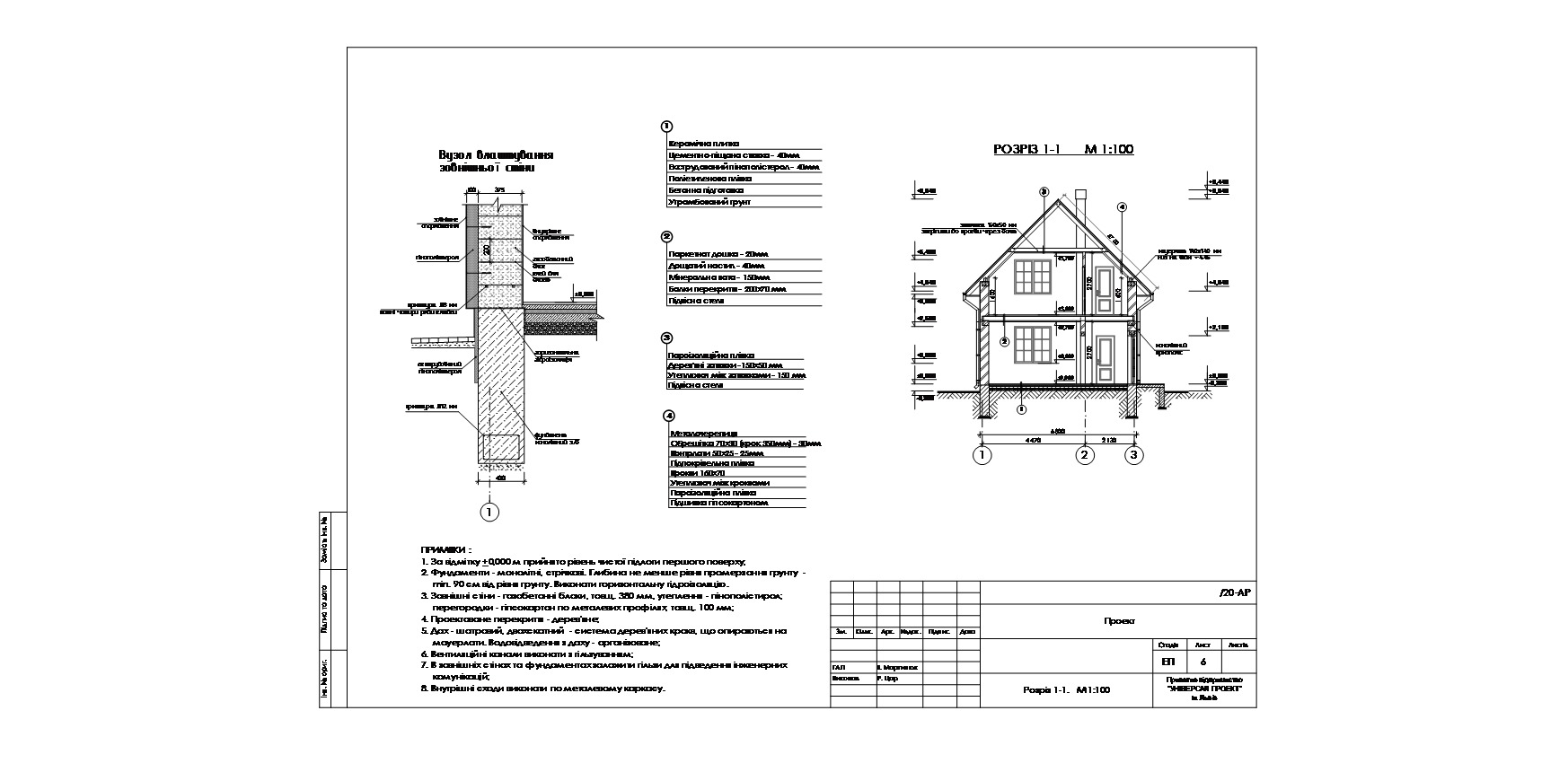

3.3 Конструктивные решения
Фундаменты - монолитные железобетонные ленточные (бетон С20 / 25). Выполнить армирования фундаментов арматурой Ø12мм. Укладку бетонной смеси в конструкцию проводить с обязательным ее уплотнением с помощью вибраторов. Горизонтальная гидроизоляция - два слоя гидроизола на битумной мастике. Глубина залегания подошвы фундамента должна быть больше глубины промерзания грунта.
Вокруг дома устраивается отмостка шириной 90 см с наклоном 2% от дома.
Внешние несущие и самонесущие стены - запроектировано с газобетонных блоков (типа АЭРОС) толщ. 375 мм с наружным утеплением и отделкой штукатуркой. Внутренние стены - газобетонные блоки толщ 200 мм.
Первый ряд стеновых блоков устанавливается на песчано-цементный раствор после устройства горизонтальной гидроизоляции. Устройство последующих рядов кладки нужно проводить после затвердевания цементного раствора. Сочетание стен можно выполнять с помощью перевязки элементов кладки или с помощью металлических соединительных элементов. В случае соединения наружной стены с внутренней через штрабу рекомендуется блоки внутренней стены заводить во внешнюю на глубину 150 мм вплотную к блокам наружной стены. Такой тип соединения рекомендуется устраивать во избежание возможного появления «мостиков холода» при выполнении внутренних стен из блоков большей плотности. Если стены из блоков соединяются со стенами из других материалов, то необходимо предусмотреть крепления стен с помощью металлических соединительных элементов.
Армирование наружных стен выполняется во избежание трещин. Нужно армировать:
- первый ряд блоков на фундаменте
- каждый четвертый ряд блоков
- ряд блоков под оконными проемами (на ширину оконного проема плюс 900 мм в каждую сторону от проема
- зоны опирания перемычек
- перемычки из U-образных блоков.
Крепления перегородок к стенам разрешается осуществлять Т-образными металлическими анкерами или скобами, которые устраиваются в стену на уровне горизонтальных швов. Все анкеры должны быть изготовлены из нержавеющей стали или из обычной стали с антикоррозийным покрытием.
Кладку из блоков необходимо выполнять на клею.
Перемычки - с U-образных блоков из ячеистого бетона с армированием и заполнением монолитным бетоном. Монтаж перемычек осуществляется на съемной деревянной опалубке.
Перегородки - гипсокартонные листы толщ. 12 мм по металлическим профилям.
Утеплитель - пенополистирол толщ. 100 мм.
Перекрытия над первым этажом - деревянное. Осуществлять опирания перекрытия через монолитный железобетонный пояс.
Перекрытие мансардного этажа - деревянное.
Потолки - подшивные (гипсокартонные листы по металлическим профилям).
Крыша - двохскатный, уклон 450. Наклонная система стропил выполнена из брусьев 160х70 мм. Мауэрлат -140х140 мм. Контрлаты - 25х50 мм, обрешетка из брусков 30 х 70 мм. Затяжки - 150х50 мм. Покрытие скатной крове- металлочерепица. Утепление между стропилами - минераловатные плиты - 150мм.
Мауэрлат крепится металлическими анкерами к армированного пояса. Во мауэрлатом необходимо устроить гидроизоляционную прокладку. Деревянные элементы конструкции крыши необходимо обработать средствами огнезащиты и антисептиками, которые обеспечивают защиту древесины от биологического разрушения. Механическое соединение деревянных элементов следует выполнять на гвоздях и болтами.
Наружные лестницы выполняются из бетона класса В15.

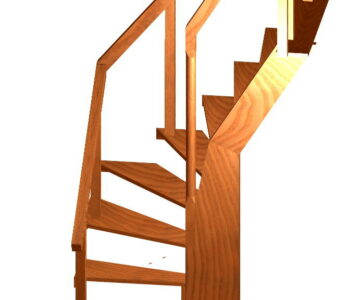

Внутренние Лестница индивидуального изготовления, металлический каркас с обшивкой деревом.
Заполнение оконных и дверных проемов блоками индивидуального изготовления.
Ограждения балкона - металлическое.
