Эскизный проект индивидуальный жилой дом (дача)
Данный проект 1- этажного жилого дома распологается в ЯНГИЮЛЬСКОМ районе в Ташкентской области. В доме могут жить одна семья 124.7м²
- Фундаменты монолитные ленточные на подушке сеч. 1200х400мм.
- Наружные стены кирпичные жженный (толщиной 380мм)
- Перегородки армокирпичные (толщиной 120мм)
- Перекрытия пустотные плиты,монолитные и балочное (толщ. 220мм)
- Кровля чердачная, вентелируемая, скатная с организованным водостоком и ливневых вод в ирригационную сеть.
Территория отведенного участка состовляет 0.016ГА. Объект с двух сторон граничит индивидуальными жилыми участками, только главный фасад выходит на межмахалинскую улицу.
Проектом предусмотрено общая комната, кухня, сан.узел, помещения для установки оборудования.
Здание состоит из 1- этажа без подвала.
Архитектура фасадов здания- решена изходя из функциональных требований, а также в зависимости от природно - климатических условий. В отделке фасадов исползованы современные, долговечные,высокопрочные материалы отечественного и импортного производства.
Также в сам проект входит и беседка.

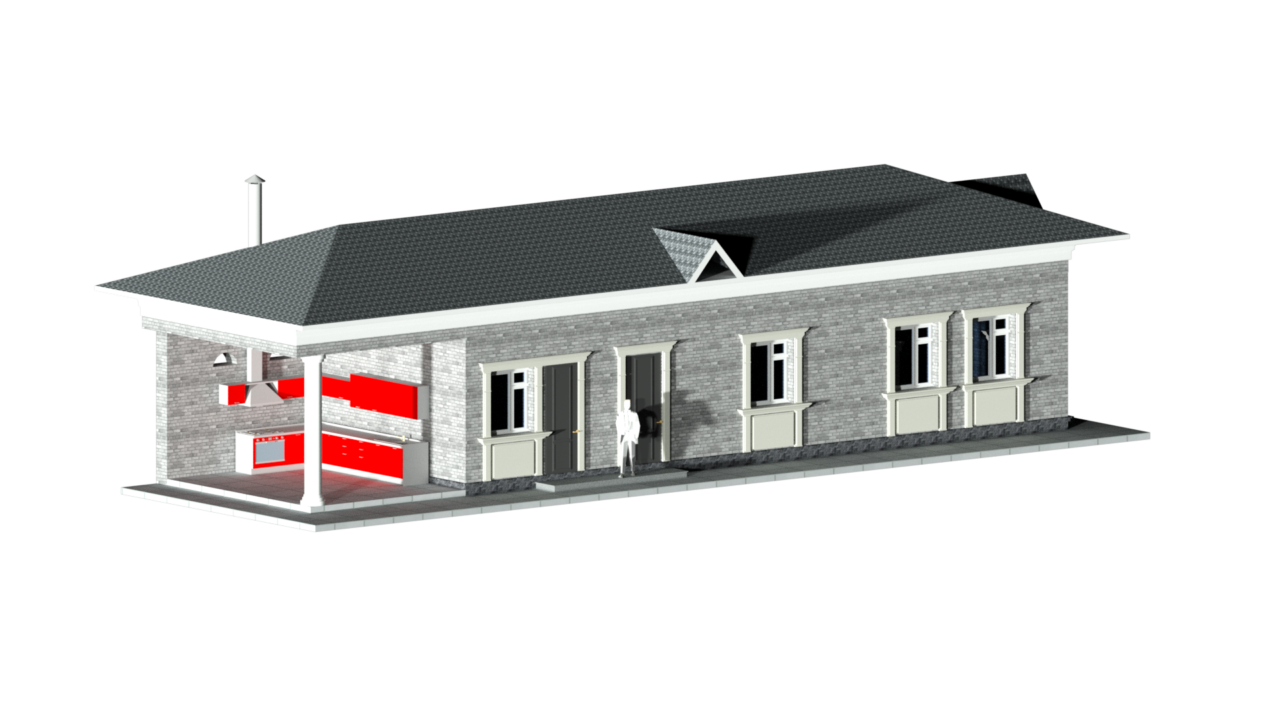

Данная 3D модель маленького участка был сделан в масштабе 1:100. Применено твердотельное моделирование. Размеры взяты с данных чертежах.
Состав: 3D модель участка, Титульный лист, Генеральный план, Ситуационный план, Общие данные, План участка, Фасад по оси 6-1 М.1:100, Поперечный разрез М.1:100, План кровли М.1:100, План беседки М.1:100, Фасад по оси 1-2 М.1:100
Софт: AutoCAD 2007
