Проект дома под сруб 100м2

Проект разработан для следующих условий строительства:
-климатический район IIв, не сейсмичный;
-нормативный вес снегового покрова по СНиП 2.01.07-85 - 1.2кПа (120 кгс/м2);
-нормативное значение ветрового давления по СНиП 2.01.07-85 -0.23кПа(23кгс/м2);
-расчетная зимняя температура наружного воздуха -24С.
Степень огнестойкости здания VIII по СНБ 2.02.01-98, уровень ответственности здания II, степень долговечности II.
По периметру здания выполняется асфальтобетонная отмостка шириной 1000мм с толщиной асфальтового покрытия 30мм по щебеночному основанию толщ. 100мм.

Площадь по осям:
3200+4800 * 3400+2200+4800 = 83,2
1800*2200=3,96 крыльцо
2700*4800=12,96 веранда

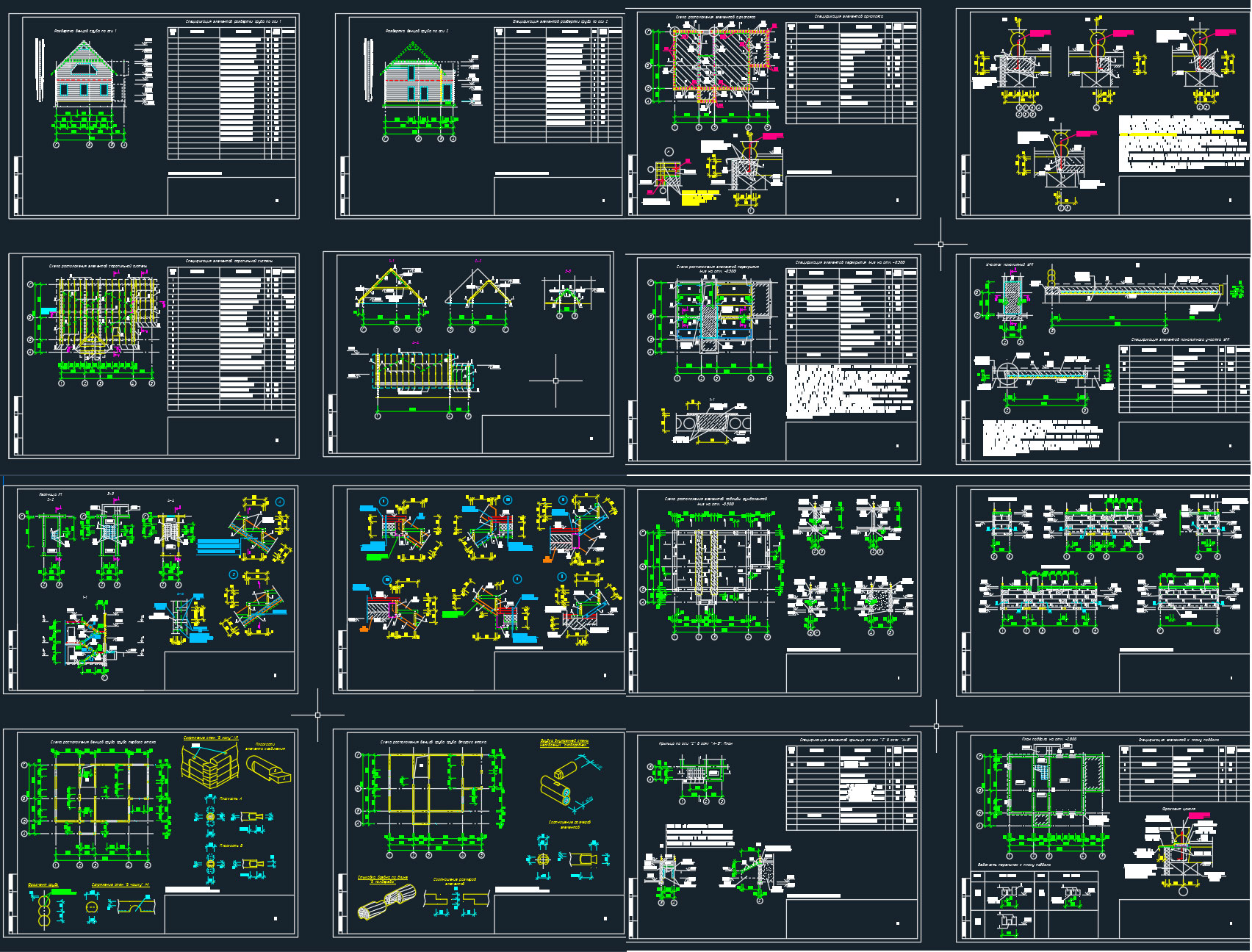

Состав: Общие данные Схема расположения элементов фундаментов. Сечения 1-1, 2-2. Схема расположения фундаментов (низ на отм. -3.300). Сечения 3-3 - 6-6. Развертки по фундамету Крыльцо по оси "Г" Крыльцо по оси "В" в осях "4-5" Крыльцо по оси "2" в осях "А-Б" План подвала на отм. -2.800. Ведомость перемычек. Фрагмент цоколя. Схема расположения элементов армопояса. Сечение 1-1. Узел А. Схема расположения элементов перекрытия (низ на отм. -0.300) Участок монолитный УМ1 Схема расположения элементов перекрытия (низ на +2.725) Сечения 1-1 - 3-3 Лестница Л1. Сечения 1-1 - 4-4, а-а. Узлы А, Б. Узлы 1-4 Примечания к лестнице Л1 Схема расположения венцов сруба сруба первого этажа Схема расположения венцов сруба сруба второго этажа Указания по производству работ Развертка венцов сруба Схема расположения элементов стропильной системы Узлы по стропильной системе Утепление кровли Деталь конька двухскатной крыши План кровли

Софт: AutoCAD 2013

Файлы:
