Проект двухэтажного дома г. Красноярск

Сибирский Федеральный Университет
Инженерно-строительный институт
Кафедра строительных материалов и конструкций
Курсовой проект по дисциплине "Архитектура"
на тему: "Проект двухэтажного дома"
Красноярск 2016

Общие указания
Настоящий рабочий проект разработан на основании задания на проектирование, предусматривает строительство 2-х этажного жилого дома в г.Красноярск Красноярского края
Все используемые при строительстве материалы и изделия сертифицированны, и имеют гигиеническое заключение, выданное органами и учреждениями государственной санитарно-эпидемиологической службы.
Здание отдельно стоящее, двухэтажное. Имеет сложное очертание в плане. Размеры в крайних осях – 9м*11,4м. Высота этажа до низа несущих конструкций 2,7 м. Общая высота здания 10,3 м.
Планировочными решениями жилого дома обеспечиваются функционально.
Планировка площадок и территорий проживая обеспечивает наиболее благоприятные условия для жизни, рациональное и экономное использование земельного участка.

Исходные данные :
- Климатический подрайон - 1В по СП 131.13330.2012
- Скоростной напор ветра - 0,38КПа (38 кг/м2) по СП 20.13330.2011
- Расчетная температура наиболее холодной пятидневки - минус37 С согласно СП
131.13330.2012;
- Вес снегового покрова - 1,8 КПа (180 кг/м2) по СП 20.13330.2011;
- Сейсмичность до 6 баллов по СП 14.13330.2011;
- Степень огнестойкости - II по СП 2.13130.2012;
- Класс по функциональной пожарной опасности - Ф1.4 по N 123-ФЗ;
- Класс конструктивной пожарной опасности - СО по СП 2.13130.2012;
1. Размеры здания в осях 14,7 х 16,2 м;
2. За относительную отметку 0,000 принят уровень чистого пола первого этажа;
3. Высота этажа 3000 мм;
4. Наружные стены толщиной 380мм, внутренние 380мм из кирпича глиняного обыкновенного
размером 1НФ, марки по прочности М100, марки по морозостойкости F50 по ГОСТ 530-2012;
5. Перегородки - 120мм из кирпича по ГОСТ 530-2012;
6. Фундаменты - ленточные из блоков для стен подвала по ГОСТ 13579-78* и плит ленточных
фундаментов по ГОСТ 13580-85.
7. Перекрытия многопустотные железобетонные плиты толщиной 220 мм по ГОСТ 26434-85
8. Крыша двускатная, с холодным чердаком на втором этаже и односкатная на первом.
9. Кровля - металлочерепица Металл Профиль
10. Наружный водосток неорганизованный.
11.Утеплитель-минераловатные плиты из каменного волокна по ГОСТ 9573-2012;
12. Окна - из поливинилхлоридных профилей с двухкамерным стеклопакетом с теплоотражающим
покрытием (4М1-8Ar-4М1-8Ar-К4) по ГОСТ 30674-99.
13. Двери - деревянные по ГОСТ 6629-88 и по ГОСТ 24698-81.
14. Внутренняя отделка - см. ведомость отделки помещений см. л. АС - 7.

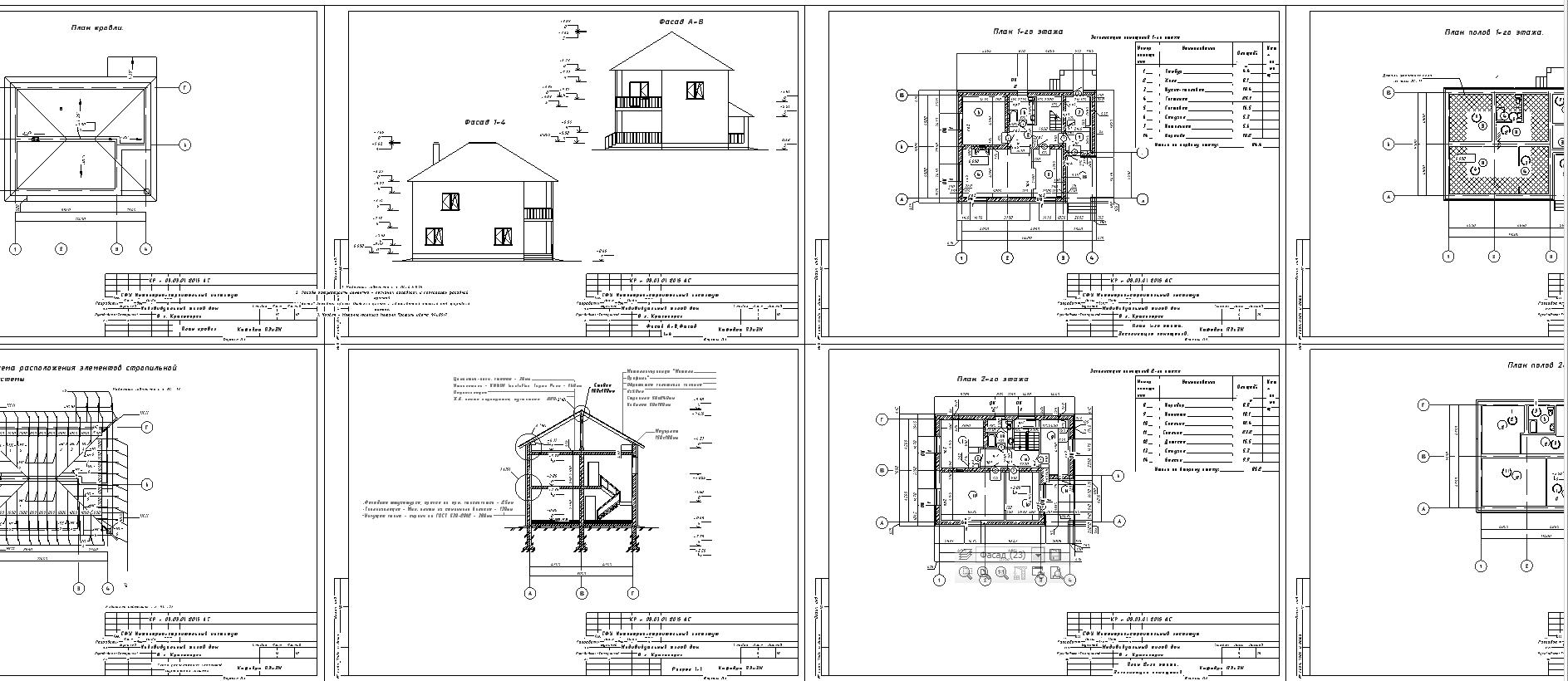

Состав: Общие данные (начало), Общие данные (окончание), Фасад А-Г, Фасад 1-4, План первого этажа. Экспликация помещений, План второго этажа. Экспликация помещений, Спецификация заполнения оконных и дверных проемов. Ведомость перемычек. Спецификация перемычек, Ведомость отделки помещений, Разрез 1-1, План полов 1-го этажа, План полов 2-го этажа, Экспликация полов. Деталь утепления пола, Схема расположения элементов фундамента, Схема элементов фундамента. Развертка элементов фундамента по оси А, Схема расположения плит перекрытия на отметке +2.70. Спецификация к схеме расположения плит перекрытия на отметке 2.700, План кровли, Схема расположения элементов стропильной системы, Спецификация к схеме расположения стропильной системы, Узлы. Язык документа

Софт: AutoCAD 16

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Проект двухэтажного дома г. Красноярск

Zapiska (1).docx
11111.dwg
