Проектная документация разработана на основании задания на проектирование в соответствии со строительными нормами и правилами.
Исходные данные для проектирования:
1. Район строительства - Красноярский край, г. Красноярск.
2. Климатический район - I В.
3. Расчетная температура наружного воздуха наиболее холодной пятидневки - минус 40°С.
4. Расчетная снеговая нагрузка -1,8 кПа по СНиП 2.01.07-85*.
5. Нормативная ветровая нагрузка- 0,38 кПа по СНиП 2.01.07-85*.
6. Зона влажности - сухая.
7. Уровень ответственности здания - II.
8. Степень огнестойкости здания - I.
9. Класс конструктивной пожарной опасности - СО.
10. Класс по функциональной пожарной опасности - Ф 1.4.
За относительную отметку 0,000 принят уровень чистого пола первого этажа.

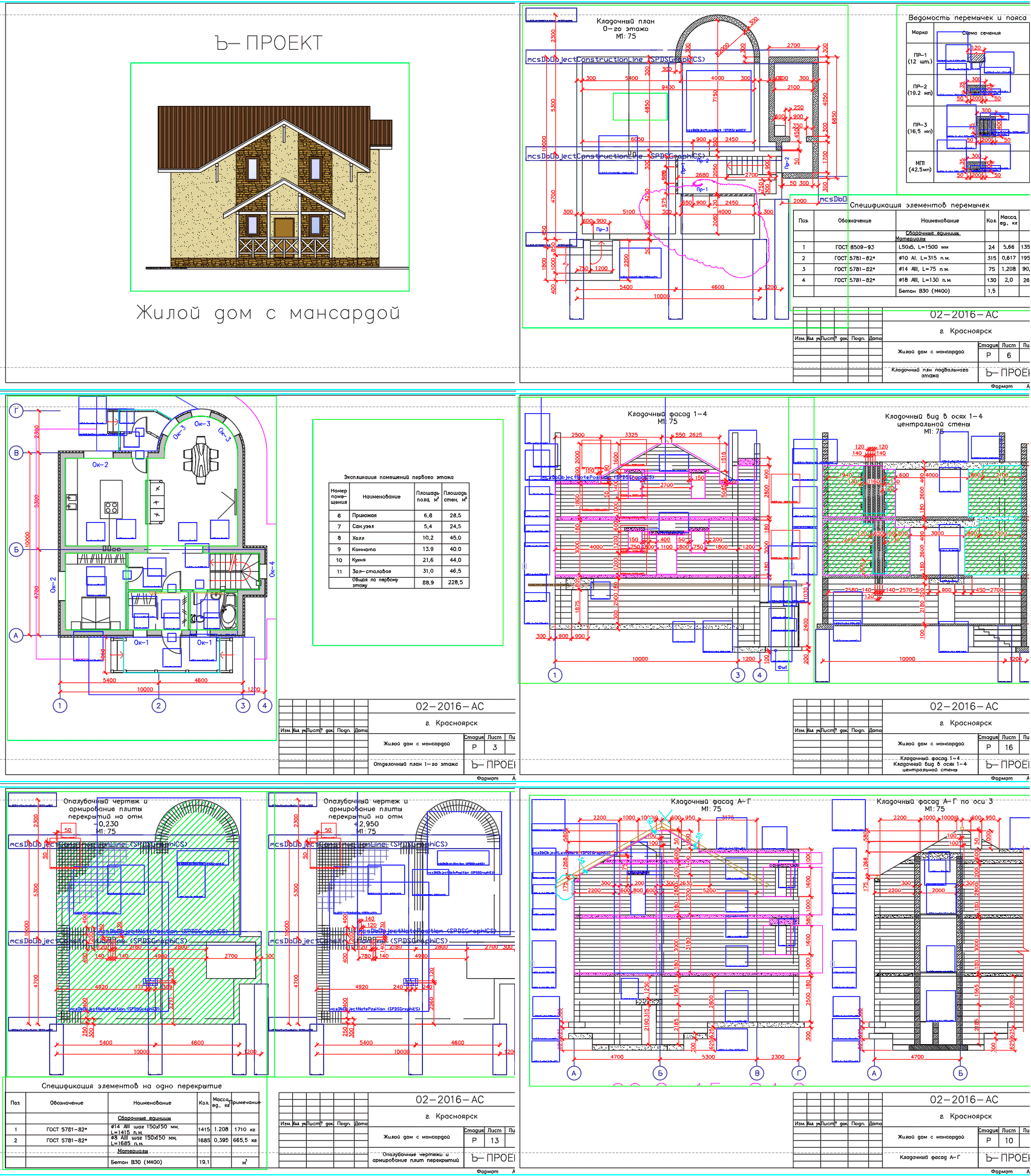

1. Планировка помещений решена в трех уровнях (два наземных этажа и один цокольный).
2. Размеры здания в крайних осях: 1-4- 11 200 мм; А-Г - 12 300 мм.
3. Для подъема/спуска от уровня земли предусмотрены крыльца.
4. Перекрытия железобетонные монолиттные.
5. Стены цокольного этажа - обрубки свай - 300 мм, 8 рядов и монолитный жб участок эркера - 300 мм. Стены погреба монолитный жб - 300 мм. Фундамент погреба - монолитная плита. Фундамент дома - ленточный монолитный с переменной глубиной заложения ступенчатый). Предусмотреть гидроизоляцию горячим битумом.
6. Строительная система дома - стеновая. Стены наружные из бетонных блоков б=300 мм, внутренняя - б=400 мм. Наружные стены утеплены плитами Пеноплекс - 100 мм. Стена второго этажа по оси 2 самонесущая из газобетонных блоков б=300 мм, утепленная плитами Теплит С толщиной 100 мм. Отделка фасада - штукатурка по стеклосетке и частичная отделка искусственным камнем. Стены армируются через 4 ряда сеткой ∅4 Вр-I с ячейкой 100х100.
7. Перегородки кирпичные б=120 мм с анкеровкой в стены и перекрытия. Перегородки армируются через 5 рядов сеткой ∅4 Вр-I с ячейкой 100х100.
8. Цоколь утепленн плитами Пеноплекс - 100 мм и облицован искусственным камнем.
9. Окна: двухкамерный стеклопакет в ПВХ переплетах по ГОСТ 30674-99.
10. Крыша шатрова, покрытая профлистом, водосток организованный системы МП Модерн.
11. Внутренняя отделка стен - штукатурка, окраска, кафельная плитка, обои под окраску.
12. По периметру здания устраивается отмостка шириной 1,2 м, утепленная вокруг крылец плитами Пеноплекс - 50 мм.
