Образовательная автономная некоммерческая организация
высшего образования
«МОСКОВСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ»
Специальность 08.02.01 «Строительство и эксплуатация зданий и сооружений»
КУРСОВОЙ ПРОЕКТ
По дисциплине: Проектирование зданий и сооружений
На тему: Проектирование малоэтажного коттеджа в английском стиле в г. Волгоград.,2025
Проектируемое здание 2-х этажное, прямоугольной формы в плане, со стенами из керамического кирпича.
Здание имеет размеры в плане 26,2 х 12,83 м в осях «1-11» - «А-М» соответственно. Высота этажа 3,6 м.
Класс проектируемого здания – II, степень огнестойкости - II, степень долговечности – II.
Конструктивная схема здания – бескаркасная. Наружные стены выполнены кладкой из керамического кирпича марки М100 на цементно-песчаном растворе М75 с утеплителем снаружи из пенополистирольных плит, внутренние стены выполнены так же керамических кирпичей марки М100 на цементно-песчаном растворе М75, перегородки из керамических пустотных кирпичей на растворе М50 толщиной 120 мм.
Пространственная неизменяемость и жёсткость здания обеспечивается за счёт монолитных железобетонных плит покрытий и перекрытий, с несущими стенами при помощи выпусков арматуры.
• Плиты покрытий и перекрытий выполнены из железобетона класса B25 с армированием, что придаёт дополнительную прочность конструкции. Для создания устойчивости здания при сейсмических воздействиях приняты специальные меры: установлены вертикальные жесткие стеновые конструкции, обеспечивающие равномерное распределение нагрузок.

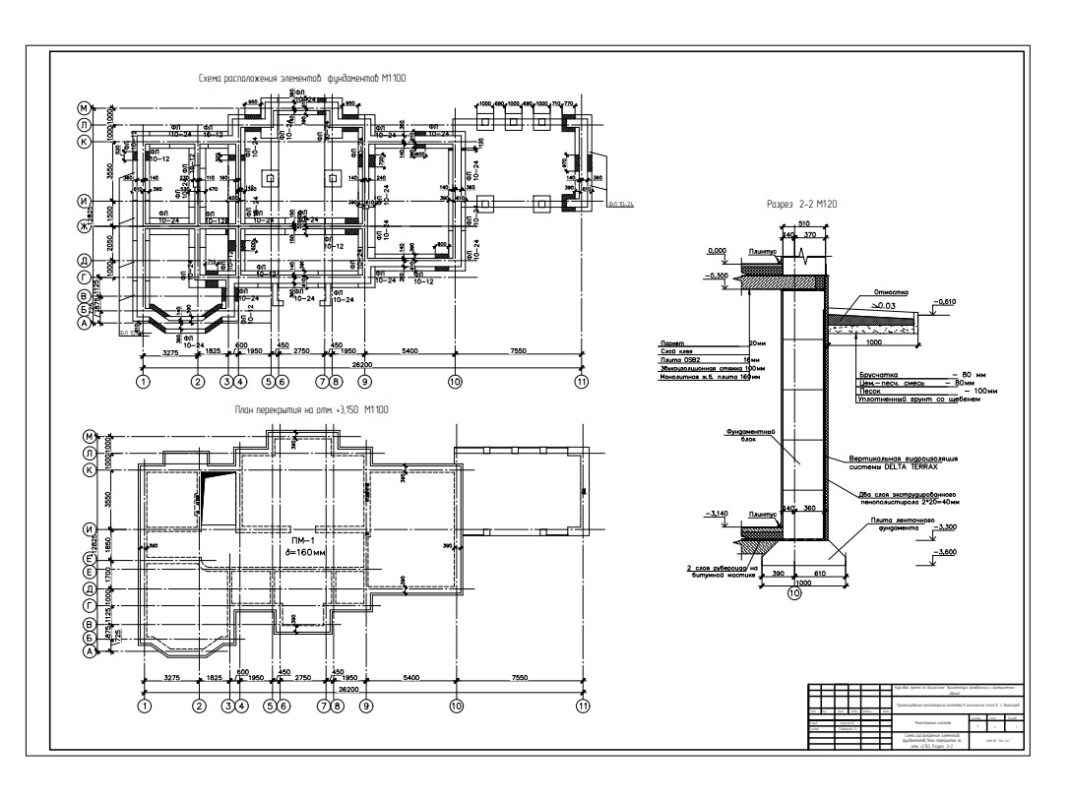

Фундамент здания выполнен на основе ленточного фундамента с глубиной заложения 1,2 м, что соответствует условиям района с высоким уровнем грунтовых вод. Фундамент устроен из бетонных блоков класса B15, с учетом расчёта на морозостойкость и водонепроницаемость.
СОДЕРАЖАНИЕ
ВВЕДЕНИЕ 3
Глава 1. АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ РАЗДЕЛ 4
1.1 Общая часть 4
1.2 Генеральный план 5
1.3 Объемно-планировочные решения 7
Глава 2. КОНСТРУКТОРСКО-ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ 10
2.1 Конструктивное решение здания 10
2.2 Теплотехнический расчет 14
2.3 Определение глубины заложения фундаментов 17
2.4 Окна, двери 18
2.5 Полы 20
Глава 3. ОТДЕЛКА И ИНЖЕНЕРНОЕ ОБОРУДОВАНИЕ 22
3.1 Наружная и внутренняя отделка 22
3.2 Инженерное оборудование 23
ЗАКЛЮЧЕНИЕ 27
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 28
ПРИЛОЖЕНИЯ А
ПРИЛОЖЕНИЯ Б
ПРИЛОЖЕНИЯ В
ПРИЛОЖЕНИЯ Г
ПРИЛОЖЕНИЯ Д
