Габариты наружных стен 9х6 м
Кол-во этажей 2
Размеры указаны без учета отделочных слоев
Наружные стены из газобетонных блоков 600х300х200
Внутренние капитальные стены из газобетонных блоков 600х300х200
Межкомнатные перегородки из газобетонных блоков 600х150х200
Перегородка в зоне лестничной клетки из газобетонных блоков 600х200х200
Оконные проемы с четвертями
Высота нижнего бруса оконных проемов 800 мм
Фундамент ленточный из ФБС блоков в 3 ряда
Перекрытие над подвалом из сборных ж/б плит перекрытия с монолитными участками.
Между перекрытием и 3 рядом блоков ФБС ж/б армопояс высотой 300 мм, типовые узлы армирования
см л. 03-05
Пол подвала монолитное ж/б перекрытие толщиной 100 мм по песку
Высота подвала 2000 мм
Высота 1 этажа 3000 мм без учета отделочного слоя
Пол чердака утепленный
- Главная -
- Чертежи -
- Строительство -
- Проекты домов -
- Коттеджи и частные дома -
- Рабочий проект двухэтажного жилого дома из газобетонных блоков с подвалом 76 м2 КР, АР
Рабочий проект двухэтажного жилого дома из газобетонных блоков с подвалом 76 м2 КР, АР
0
2
83
1
0
40
Автор
Александр
Юрлов
Дата
29.06.2024
Язык
Русский
Состав

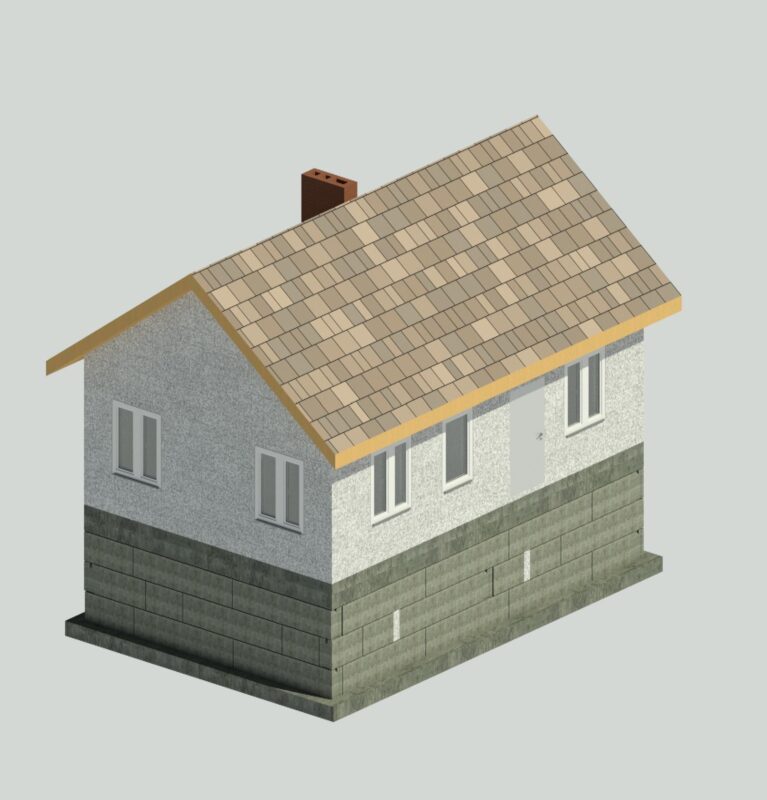

ОД, схема расположения ж/б подушки, схема расположения фбс блоков, Спецификации материалов, План подвала, План 1 этажа, фасады, Разрез 1-1, 3D модель в формате RVT
Софт
Revit 23
Содержимое архива
-
ADSK_НачальныйВид.rfa
-
-
-
-
Проект.pdf
-
Проект.rvt
