Рабочий проект коттеджа Босфор

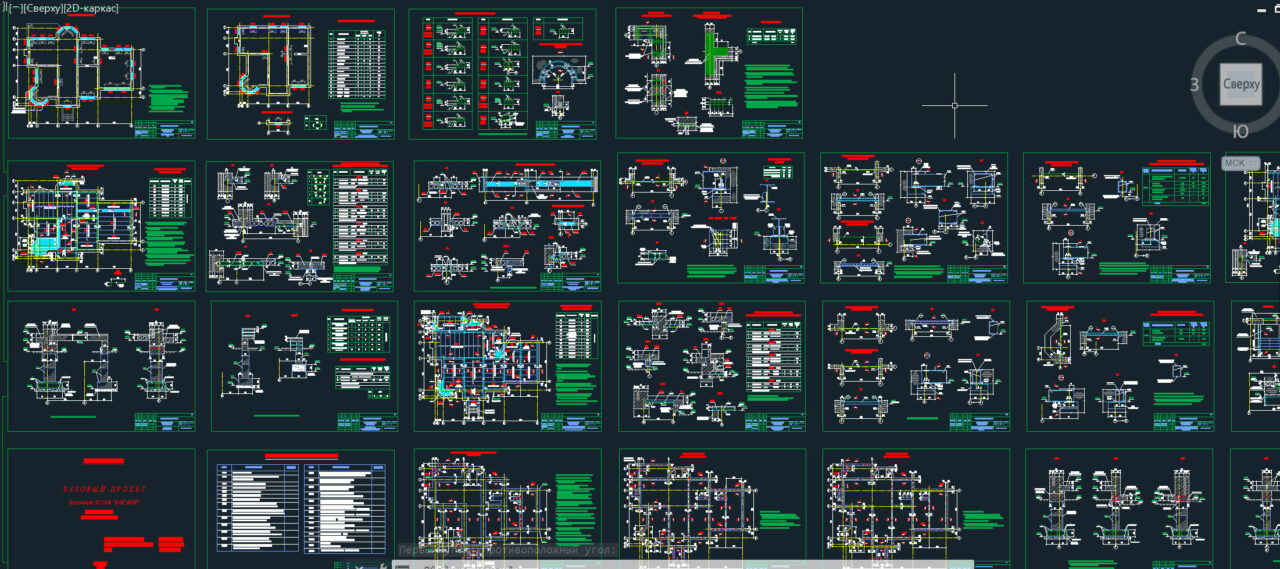

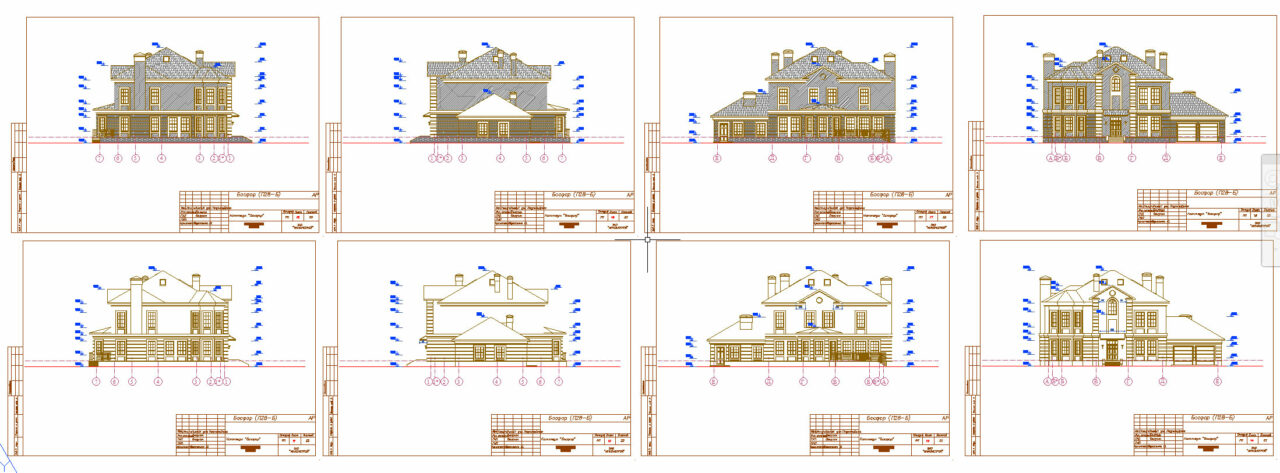

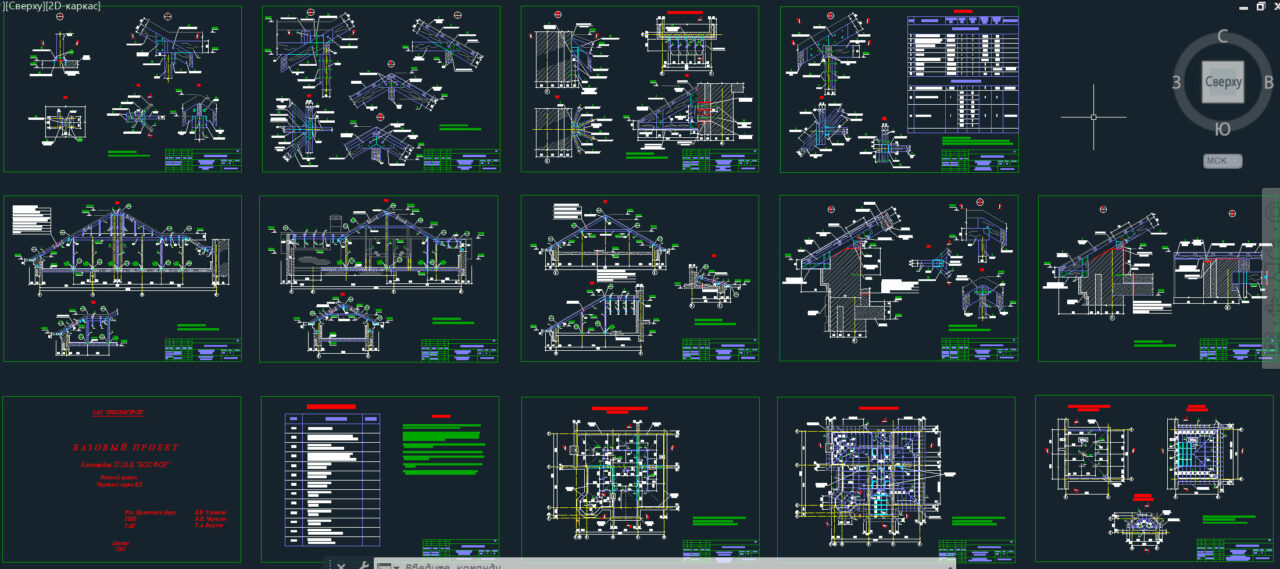

КОТТЕДЖ "БОСФОР" П28-Б базовый. Проект 2-х этажного загородного дома, выполненный с разделами АР, КЖ, КД

Архитектурно-планировочные решения Двухэтажный жилой дом с мансардным этажом размерами в плане 22,20х16,79м (размеры даны в осях) рассчитан на заселение одной семьи. Высота 1-го этажа - 3,30м; 2-го этажа - 3,00м ; гараж и хоз.помещения размещены с понижением отметки пола на 0.60м. За относительную отметку 0,000 принята отметка чистого пола первого этажа. Степень огнестойкости здания - II. Степень долговечности - II. Ориентация жилого дома - свободная. Инженерное оборудование здания предусматривает: электроснабжение - от наружных сетей; водоснабжение - от наружных сетей; канализация - от наружных сетей; отопление - газовый котел; горячее водоснабжение - емкостной водонагреватель; телефонизация и радиофикация - от наружных сетей.
Конструктивные решения Фундамент: Отметка низа фундамента - ниже глубины промерзания грунта.Бетонная подготовка из бетона Кл В-7,5 толщиной 80-100мм. Фундаментная плита - монолитная, из бетона Кл В-25 толщиной 300мм. Армирование - по проекту. Фундамент сбоный из ж/б блоков ФБС 24-5-6; 12-5-6; 9-5-6. Блоки уложить в два ряда. Армирование каждого ряда арматурой А-3-12 по 2 прутка. Заделка некратных мест кирпичом М100 на цементном растворе. Кладка кирпичная из кирпича М100 на цементном растворе до отметки перекрытия цоколя. Гильзы для ввода коммуникаций - на проектной отметке: -для канализации - АЦ ∅150мм; -для водопровода - стальные ∅40мм; -для электр. кабеля - ПНД ∅63мм. Произвести гидроизоляцию. Обратную засыпку произвести местным грунтом. Отмостку по периметру дома выполнять из бетона марки В-15, толщ. 80мм, армировать дорожной сеткой (5Вр-1) 100х100, укладывать на песчаное основание. Стены наружные: из кирпича марки М100. Толщина кладки 380мм. Армирование кладки сеткой оцинкованной, ячейка 30х30 через каждые три ряда. Стены утеплять базальтовыми мин. плитами толщиной 150мм. Стены внутренние несущие: из кирпича М100. Толщина кладки 380мм. Перегородки: не выполнять, кроме перегородки, формирующей помещение топочной. Перекрытие цоколя , первого этажа: сборное ж/б из пустотных плит перекрытия, с домоноличиванием некратных участков бетоном М300. Производится теплоизоляция по перекрытию фундамента толщиной 100 мм под стяжку. Перекрытие чердачное: сборное ж/б из пустотных плит перекрытия, с домоноличиванием некратных участков бетоном М300. Полы: не обустраиваются. Конструкции крыши: стропильная, деревянная, из антисептированного и антиперированного материала, влажностью на момент окончания монтажа не более 35%. Соединение элементов выполнять на гвоздевых пластинах, гвоздях, болтах, с применением накладок из оцинкованного металла.

ОСНОВНЫЕ ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ: Площадь застройки здания -315,41 кв.м. Общая площадь - 565,41 кв.м. Жилая площадь - 192 , 81 кв.м. Технические решения, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории Российской Федерации и обеспечивают безопасную для жизни людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
