Разработка и составление энергетического паспорта здания
Расчет теплотехнических и энергетических параметров энергетического паспорта

1. Данный проект разработан на основании предварительных эскизных проработок согласованных с заказчиком.
2. Государственная лицензия на выполнение специальных видов работ в проектировании и строительстве
Министерства регионального, развития и строительства Украины серия АБ №195217 от 15.12,2006г
3. Проект разработан для следующих условий:
- район строительства - II климатический;
- характеристическое значение ветровой нагрузки -Wo=470 Па согласно приложению Е ДБН В.1.2-2:2006
- характеристическое значение снеговой нагрузки -So=140 Па согласно приложению Е ДБН В1.2-2:2006;
- нормативная глубина промерзания грунта - 1м;
4. Здание относится ко II степени долговечности и II степени огнестойкости
5. Проектом предусматривается строительство одноэтажного жилого дома с мансардным этажом по ул.Аремовская 20
в г.Краматорск, Донецкой обл.
Фундаменты - проектируемые ленточные из бетонных блоков и монолитные железобетонные: бетон В20.
Под проектируемыми фундаментами выполнить подготовку из бетона класса В 7.5 толщиной 150мм с выпусками
из грани фундаментов по 150мм с арматурной сеткой арматура АIII Ф12мм с сечение ячейки 200х200мм.
Ограждающие конструкции - проектируемые- шлакоблок, кирпич для заполнения некратных участков. Кирпич
обыкновенный М125 с морозостойкостью F25 но не более -5%, соединительный цементно-песчаным растворе М100
Перекрытия - монолитные из пенобетона по металлическим балкам.
6. За условную отметку 0.000 принят уровень чистого пола первого этажа существующего здания.
7. Изготовление и монтаж металлоконструкций выполнить согласно требованиям СНиП 3.03.01-87 "Несущие
и ограждающие конструкции"
8. Сварные соединения выполнить по ГОСТ 5264-80 электродами Э 42 ГОСТ 9467-75, катеты сварных швов
не должны превышать в 1,2 раза наименьшую толщину соединяемых элементов. Длина продольных сварных
швов не менее 5мм. Соединения арматурных стержней из горячекатаной стали (класса АI и АIII по ГОСТ 5781-82,
или А240С и А400С по ДСТУ 3760-98) между собой и с элементами металлопроката ручной дуговой сваркой
следует производить применяя нормированные ГОСТ 14098-91 типы соединений С23-Рэ, С21-Рн, К3-Рн, Н1-Рш,
Т12-Рз.
9. Антикоррозионная защита стальных конструкций предусмотрена в соответствии со СНиП 2.03.11-85 "Защита
строительных конструкций от коррозии". Поверхность металлоконструкций перед нанесением защитного покрытия
должна быть 3 степени очистки от окислов (окалины, ржавчины) по ГОСТ 9.402-80 Защитное покрытие выполнить
в соответствии со СНиП 2.03.11-85:
-эмаль ПФ 115 по ГОСТ 6465-76 -2слоя
-грунтовка ГФ021 по ГОСТ 245129-82 -1слой
10.Огнезащиту металлических элементов конструкций выполнить составом "Эндотерм ТМ ХТ-10" до достижения
предела огнестойкости конструкции R30. Огнезащитная обработка выполняется организацией, имеющей лицензию
на выполнение данного вида работ.
Все деревянные конструкции обработать огнезащитным слоем типа ВУП 2Д
11. Отделку наружных стен выполнить согласно эскизного проекта
12. Все работы производить в соответствии с требованиями СНиП III-4-80 "Техника безопасности в строительстве"
13. Утепление ограждающих конструкций:
- наружные стены - толщиной 400мм, утепленные снаружи утеплитетем "Вермикулитl" толщ. 50мм
c последующей отделкой штукатуркой по армированной сетке
- окна -металлопластиковые со стеклопакетами -R=0.6м2К/Вт

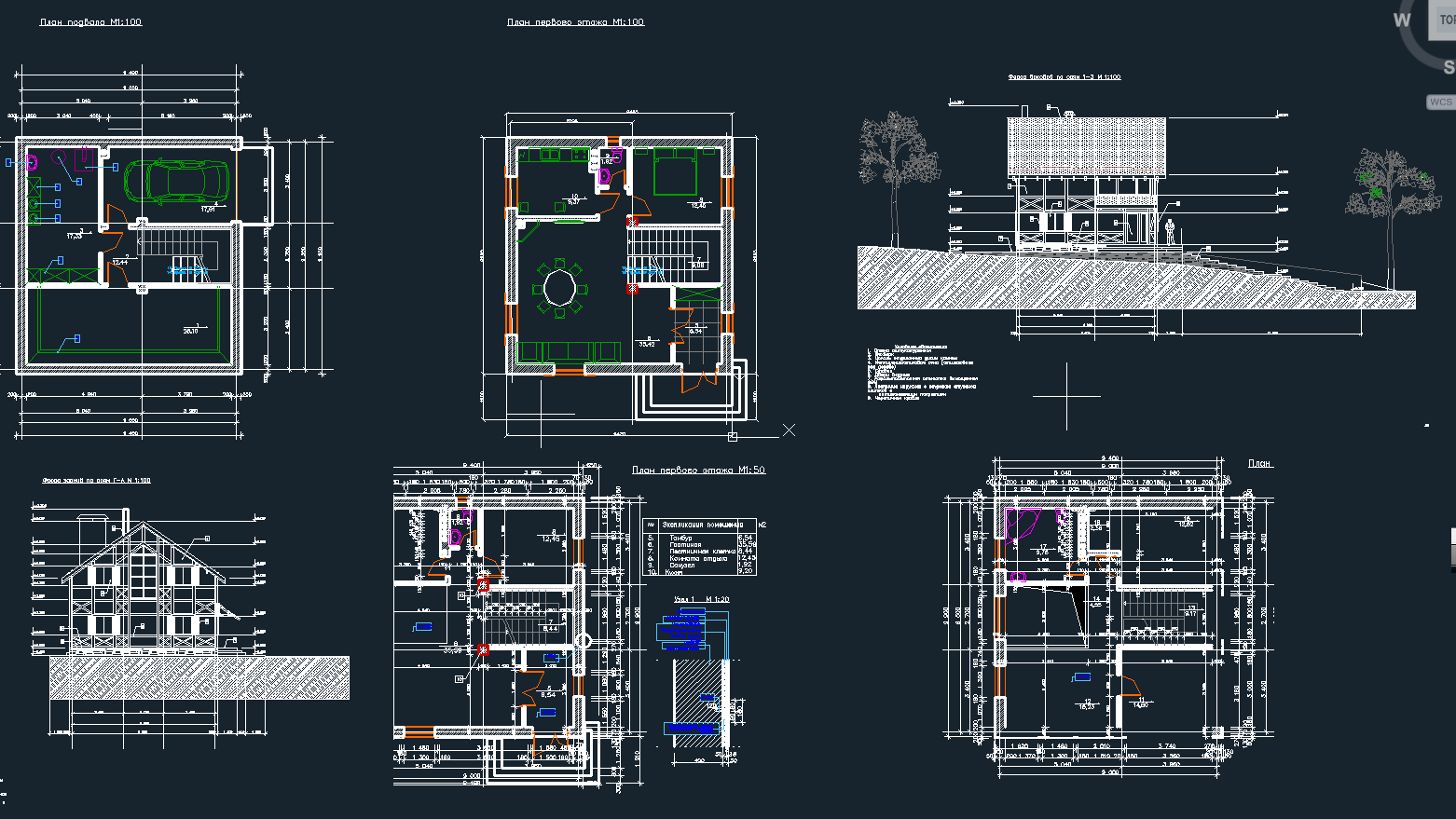

Состав: План, разрез, фасады, экспликация помещений, поянительная записка Язык документа
