Строительство типового 2-х квартирного, двухэтажного жилого дома (секции) - полезная площадь -104, 33м2

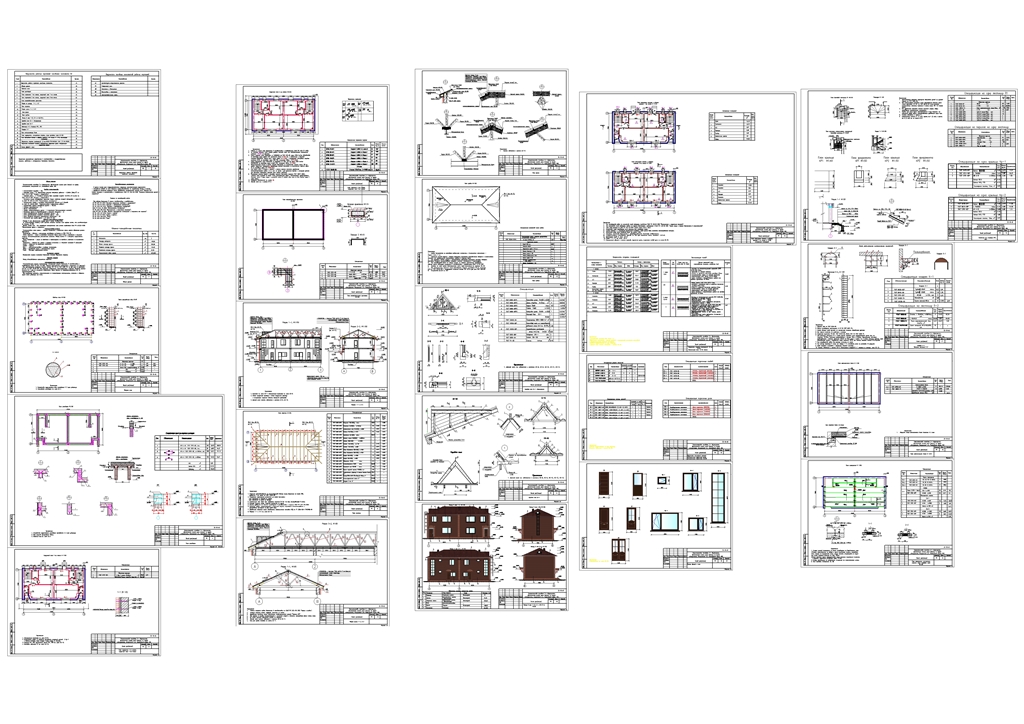

Разработка чертежей АС
Общие указания
Строительство типового 2-х квартирного, двухэтажного жилого дома (секции) по адресу с.Мичуринское,
Условия строительства
- Климатический подрайон - IIIА;
- Ветровой район - III, Нормативное значение ветрового давления - 0,38кПа (38кг/м2/ ) по
СНиП 2.01.07-85* "Нагрузки и воздействия";
- Снеговой район - II, Расчетное значение веса снегового покрова -0,70кПа (70 кг/м2) по
СНиП 2.01.07-85* "Нагрузки и воздействия";
- Расчетная зимняя температура наружного воздуха наиболее холодной пятидневки - минус 33 град.с;
по СНиП РК 2.04-01-2010 "Строительная климатология"
- Сейсмичность района и площадки строительства принята до 6 баллов.
по СНиП РК 2.03.30-2006 "Строительство в сейсмических районах".
- Нормативная глубина промерзания грунта - 162,0см.
- Степень огнестойкости - II.
- Здания отапливаемые.
- Уровень ответственности здания - II нормальный (технологический сложный).
- Категории зданий по взрывопожарной и пожарной опасности - Д
- Класс конструктивной пожарной опасности здания - С0
- Класс функциональной пожарной опасности здания - Ф2.1
- Класс пожарной опасности строительных конструкций - К0
- Расчетный срок службы здания - не менее 50 лет.
Объемно-планировочное решение
Размеры в осях двухэтажного жилого дома в плане 16,46м.х7,96м.
За относительную отметку 0,000 принята отметка чистого пола первого этажа, что соответствует по генплану 31,750.
Высота этажа 3,0м . При разработке планировочных схем учтены требования СНиП РК 3.02.02-2009 "Общественные здания и сооружения".
Конструктивные решения
Конструктивная схема здания - несущие продольные и поперечные стены жестко связанные дисками перекрытий.
Фундаменты - свайные с монолитным ростверком из бетона кл В20 F150 W2 ,
Стены наружные - кладка из газоблока толщиной 400мм марки М150, с утеплением с наружной стороны теплоизоляционными утеплителем минплита "ФАСАД Баттс С" и облицовка керамическим кирпичем.
Стены внутренние - кладка из газоблока с перегородками из газоблока участками из силикатного кирпича
Перекрытия - сборные ж.б. панели с круглыми пустотами и с балочной системой в котельной
Крыша - чердачная по деревянным стропилам.
Кровля - ондулин.
Окна - металлопластиковые с тройным остеклением.
Двери - деревянные глухие и металлические глухие.
Полы- Линолеум, керамическая плитка.
