Конкурс асов 3D-моделирования

Трехэтажный котетдж

Природно- климатические условия строительства:
- Расчетная зимняя температура наружного воздуха минус 39`C.
- Расчетное значение снеговой нагрузки (VI снеговой район) 400 кгс/м2.
- Нормативное значение ветрового давления (III ветровой район) 38 кгс/м2.
- Сейсмичность района строительства 7 баллов.
Проект дома выполнен на площадке, имеющей уклон 15%. Размеры дома в плане 12,0 х12,5 м.
Фундаменты - железобетонные ленточные монолитные на естественном основании. Глубина заложения 1,2 м.
Наружные стены цокольного этажа - монолитный железобетон толщиной 300 мм. Снаружи стены обшиваются утеплителем "Пеноплекс-35" толщиной 100 мм.
Гидроизоляция - бетонных стен выполняется наклейкой 1 слоя "Техноэласта" в зоне примыкания грунта.
Внутренние стены цокольного этажа и стены тамбура входа - кирпич красный строительный М100 на растворе М50.
Стены 1 и 2 этажа - брус материал "кедр" сечением 200х200 мм.
Кровля 2-х скатная - гибкая черепица "Shinglas - ultra" по плите ОСП-3 и сплошному настилу из досок 25 мм.
Утеплитель кровли - плита ПТЭ-75 в 2 слоя толщиной 60 + 60 мм. Подкровельное пространство естественно вентилируемое через коньковый аэратор.
Лестница цокольного этажа - маршевая по металлическим косоурам облицована керамической плиткой.
Лестница 1-2 этажа - маршевая деревянная.

Состав: Полный набор строительных чертежей. Фундамент, стены кровля и другое Язык документа

Софт: AutoCAD 2013

Файлы:
Альбом\0 титульный лист.dwg
Альбом\1 содержание проекта.dwg
Альбом\10 план 2 этажа.dwg
Альбом\11 поперечный разрез 1_1.dwg
Альбом\12 поперечный разрез 2_2.dwg
Альбом\13 продольный разрез 3_3.dwg
Альбом\14 продольный разрез 4_4 по кровле.dwg
Альбом\15 план балок пола 2 этажа.dwg
Альбом\16 план лестницы цок этажа.dwg
Альбом\17 разрез по мет лестн цок этажа.dwg
Альбом\18 огражд перильное лестн цок этажа.dwg
Альбом\19 узел А лестн цок этажа.dwg
Альбом\2 содержание проекта 2.dwg
Альбом\20 разрез по дерев лестнице.dwg
Альбом\21 план косоуров.dwg
Альбом\22 узлы Г Д.dwg
Альбом\23 мет детали лестницы.dwg
Альбом\24 план стоек 2 этажа.dwg
Альбом\25 план кровли.dwg
Альбом\26 план стропил.dwg
Альбом\27 узел А.dwg
Альбом\28 узел А Детали Разрезы.dwg
Альбом\29 узел А Без стойки.dwg
Альбом\3 пояснительная записка.dwg
졮\30 㧥 (ਠ ஢ ९).dwg
Альбом\31 расчет потребности бруса.dwg
Альбом\32 план жб перекрытия.dwg
Альбом\33 доработка балконной плиты.dwg
Альбом\34 доработка балк плиты Узел Разрез.dwg
Альбом\35 схема раскладки балок.dwg
Альбом\36 узлы стыковки балок.dwg
Альбом\37 разрез 1_1.dwg
Альбом\38 разрез 2_2.dwg
Альбом\39 схема анкеров перекрытия.dwg

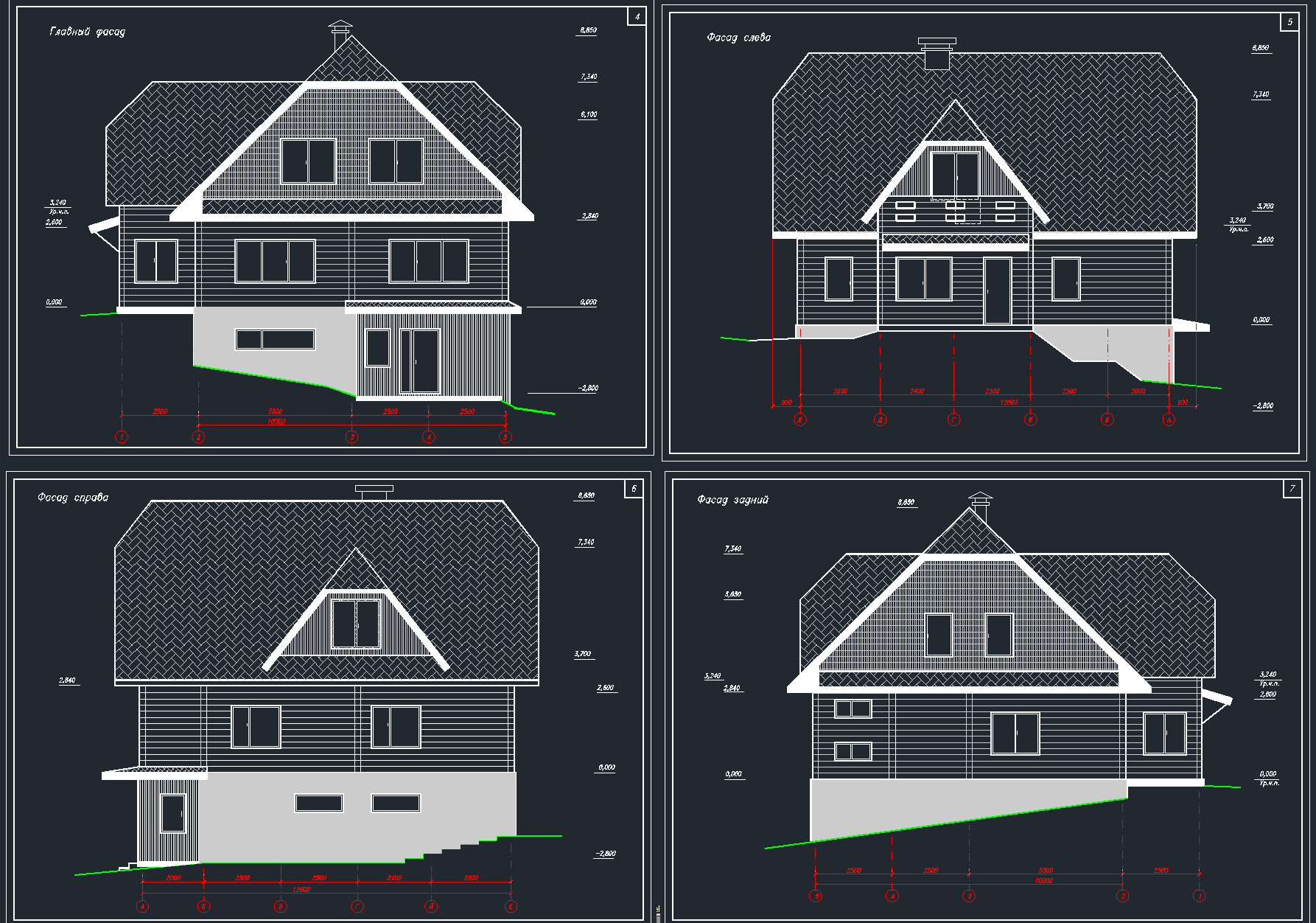

Альбом\4 главный фасад.dwg
Альбом\40 анкера Ан1,2,3.dwg
Альбом\41 жб плита балкона.dwg
Альбом\42 узел стыка балок из 2 шв 20.dwg
Альбом\43 узлы стыковки балок.dwg
Альбом\44 узлы по армированию.dwg
Альбом\45 схема раскладки верхней сетки.dwg
Альбом\46 план подошвы фундаментов существующий.dwg
Альбом\47 план фундаментов.dwg
Альбом\48 фрагмент плана 1.dwg
Альбом\49 фрагмент плана 2.dwg
Альбом\5 фасад слева.dwg
Альбом\50 жб плита крыльца.dwg
Альбом\51 закладная М1.dwg
Альбом\52 армирование фундаментов.dwg
Альбом\53 разрез 1_1.dwg
Альбом\54 разрез 2_2.dwg
Альбом\55 разрез 3_3.dwg
Альбом\56 разрез 4_4.dwg
Альбом\57 разрез 5_5 Опалубка.dwg
Альбом\58 разрез 5_5 Армирование.dwg
Альбом\59 разрез 5_5 детали.dwg
Альбом\6 фасад справа.dwg
Альбом\60 разрез 6_6.dwg
Альбом\61 разрез 7_7.dwg
Альбом\62 разрез 8_8.dwg
Альбом\63 разрез 9_9.dwg
Альбом\64 разрез 10_10.dwg
Альбом\65 разрез 11_11.dwg
Альбом\66 разрез 12_12.dwg
Альбом\67 разрез 13_13.dwg
Альбом\7 фасад задний.dwg
Альбом\8 план цокольного этажа.dwg
Альбом\9 план 1 этажа.dwg
Альбом\Thumbs.db
Альбом\0 титульный лист.bak
Альбом
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
