Бета-тестирование КОМПАС-3D v19

Трехэтажный спальный корпус с мансардой и подвалом

Белгород-Днестровский государственный аграрный техникум.
Кафедра "Строительства и эксплуатации зданий и сооружений"
Дипломный проект на тему: "Трехэтажный спальный корпус базы отдыха с мансардой и подвалом" 2017г.

Запроектована будівля спального корпусу бази відпочинку має в плані прямокутні форми складної конфігурації, з розмірами в осях А-К - 14,5 м та в осях 1-8 – 24,0 м.
Будівля триповерхова з мансардою та цокольним поверхом. Висота трьох поверхів прийнята - 3,05 м, висота цокольного поверху прийнята – 2,95 м, висота мансардного приміщення прийнято – 2,80 м.
У рішенні планів поверхів закладена коридорна система.
Сходові клітини забезпечені природним освітленням. Проектовану будівлю відносять до ІІ класу будівлі та до I класу за ступенем довговічності (100 років), до II класу за ступенем вогнестійкості. На відм. -2,950 знаходяться: сходова клітина, приміщення для прибирального інвентаря, коридор, склад, електрощитова, технічне приміщення, їдальня, санвузол, сервіровочна, приміщення для миття посуду, доготівочне приміщення. На відм. 0,000, 3,050, 6,100, 9,150 знаходяться: сходова клітина, коридор, житлові кімнати, спальні, санвузли, балкони, лоджії. Евакуація людей передбачається через вхідні двері першого поверху.

Зміст
Введення
Архітектурно-конструктивний розділ
1.1 Генеральній план ділянки. Заходи охорони навколишнього середовища.
Техніко-економічні показники генерального плану
1.2 Вертикальна прив’язка будівлі
1.3 Об’ємно-планувальне рішення. Техніко-економічні показники будівлі.
1.4 Розрахунок сходової клітини.
1.5 Техніко-економічне обґрунтування вибору конструктивного рішення будівлі.
1.6 Теплотехнічний розрахунок огороджуючи конструкцій
1.7 Конструктивна характеристика основних елементів будівлі.
1.8 Опорядження будівлі
1.9 Санітарно-технічне і інженерне обладнання будівлі.
2 Розрахунково-конструктивний розділ
2.1 Розрахунок і конструювання збірного залізобетонної плити фундаменту
2.1.1 Розрахунок основи фундаменту
2.1.2 Інженерно-геологічні умови майданчика будівництва
2.1.3 Результату розрахунку основи і фундаментів в програмному комплексі «Мономах»
3 Розрахунково-конструктивний розділ
3.1 Технологічна карта заданого процесу
3.1.1 Галузь застосування
3.1.2 Технологія виконання заданого процесу
3.1.2.1 Готовність попередніх робіт
3.1.2.2 Транспортування і створення запасу матеріалів для виконання робіт
3.1.2.3 Методи виконання робіт, розбивка на захватки
3.1.2.4 Технологія виконання штукатурних робіт і особливості їх виконання у зимових умовах
3.1.2.5 Підрахунок об’ємів робіт
3.1.2.6 Виконання калькуляції трудовитрат і заробітної плати
3.1.2.7 Виконання графіка трудового процесу та розрахунок складу комплексної бригади
3.1.2.8 Організація й методи праці робітників
3.1.2.9 Вимоги до якості та приймання робіт
3.1.2.10 Перелік актів на приховані роботи
3.1.2.11 Матеріально- технічні ресурси
3.1.2.12 Техніка безпеки при виконанні заданого процесу
3.1.2.13 Розрахунок техніко-економічних показників
3.2 Календарний план
3.2.1 Умови виконання робіт по об’єкту
3.2.2 Призначення календарного плану
3.2.3 Підрахунки обсягу робіт по об’єкту
3.2.4 Підрахунки трудомісткості , машиномісткості та витрат матеріалів при будівництві об’єкта
3.2.5 Вибір методів виконання робіт.
3.2.6 Побудова календарного плану , графіків руху робітників , машин, механізмів та поставки матеріалів на об’єкт.
3.2.7 Розрахунки необхідної кількості транспорту для завезення конструкцій та матеріалів.
3.2.8 Пояснення до календарного плану
3.2.9 Розрахунок техніко-економічних показників
3.3 Будівельний генеральний план
3.3.1 Призначення будівельного генерального плану та принципи його проектування
3.3.2 Розрахунок тимчасових будівель та споруд
3.3.3 Організація складського господарства , розрахунки відкритих складів
3.3.4 Тимчасове водопостачання. Розрахунок діаметра труб тимчасового водопостачання
3.3.5 Тимчасове електропостачання. Розрахунок необхідної кількості прожекторів
3.3.6 Пояснення до проектування будівельного генерального плану
3.3.7 Заходи охорони праці, промсанітарії та протипожежної безпеки при проектуванні будівельного генерального плану
3.3.8 Заходи охорони навколишнього середовища на стадії будівництва
3.3.9 Техніко-економічні показники будівельного генерального плану
4. Економічний розділ
4.1 Загальні положення
4.2 Вихідні дані
4.3 Визначення кошторисної вартості будівництва об’єкту
4.3.1 Локальний кошторис №1 на загально будівельні роботи
4.3.2 Локальний кошторис №2 на внутрішні сантехнічні роботи
4.3.3 Локальний кошторис №3 на електромонтажні роботи і слабкострумові пристрої
4.3.4 Локальний кошторис №4 на монтаж технологічного устаткування
4.3.5 Локальний кошторис №5 на придбання технологічного устаткування
4.3.6 Об’єктний кошторис
4.4 Договірна ціна об’єкта
4.5 Розрахунок економічної ефективності будівництва об’єкту
4.6 Розрахунок техніко-економічних показників проекту
Додаток А
Додаток Б
Додаток В
Додаток Г
Перелік посилань

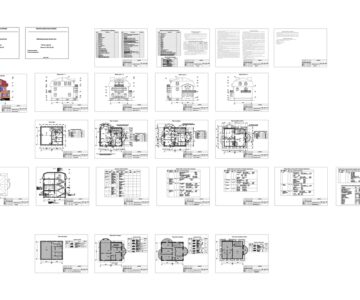

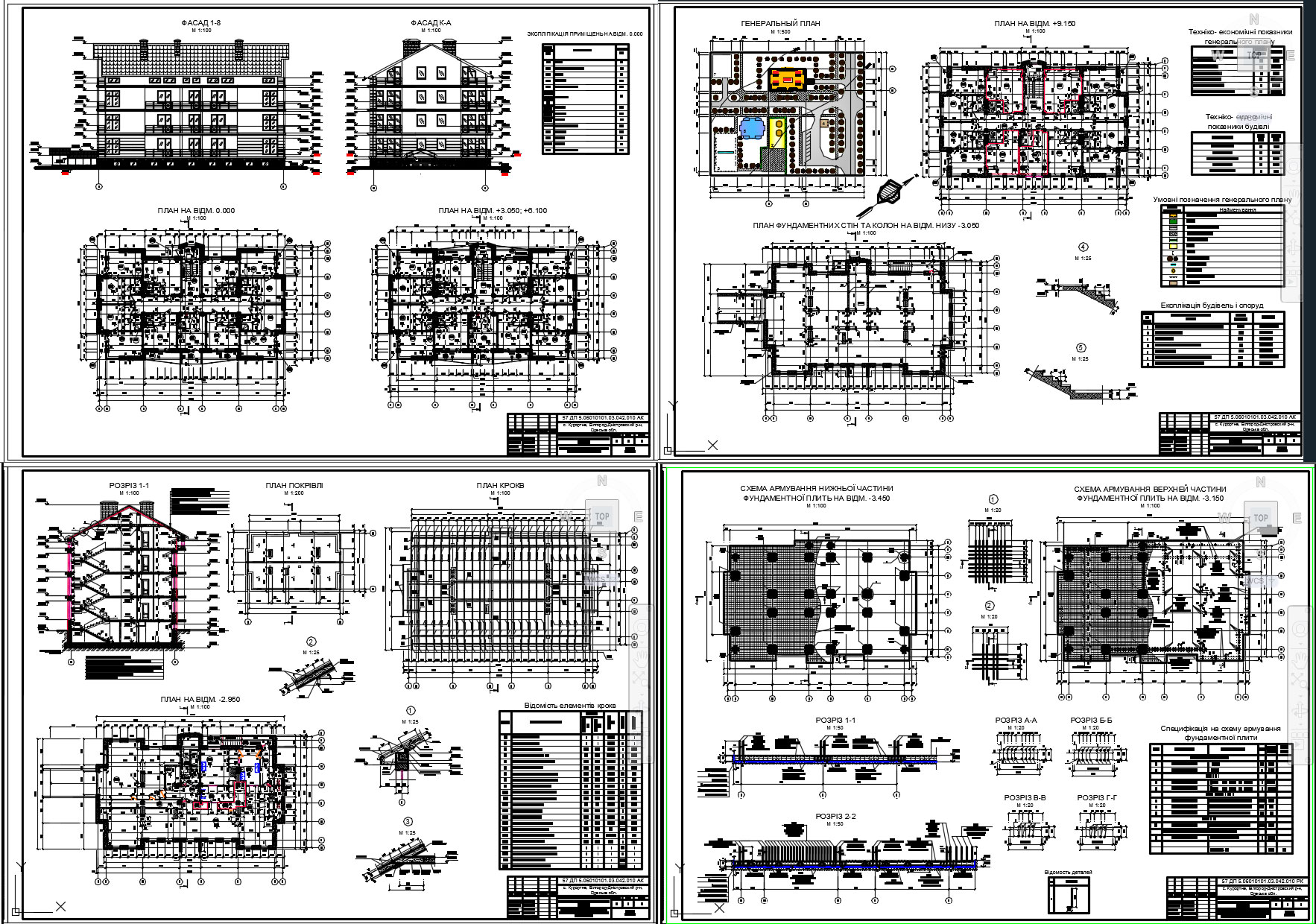

Состав: 7 листо (планы, разрезы, фасады, графики) + визуализация 3D. ПЗ Язык документа

Софт: AutoCAD 2017

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Трехэтажный спальный корпус с мансардой и подвалом

ДИПЛОМ СХТ\Визуализация ДИПЛОМ.dwg
ДИПЛОМ СХТ\Диплом.dwg
ДИПЛОМ СХТ\Додаток А.docx
ДИПЛОМ СХТ\Додаток Б.docx
ДИПЛОМ СХТ\Додаток В.pdf
ДИПЛОМ СХТ\Додаток Г.pdf
ДИПЛОМ СХТ\Економіка\4,1Економіка.docx
ДИПЛОМ СХТ\Економіка\4,2договіорная цена.rtf
ДИПЛОМ СХТ\Економіка\4,3сср.rtf
ДИПЛОМ СХТ\Економіка\4,4Обєктний.rtf
ДИПЛОМ СХТ\Економіка\4,5r_1_СД_ЛС1_2-1-1.rtf
ДИПЛОМ СХТ\Економіка\4,6ресурси.rtf
ДИПЛОМ СХТ\ЗМІСТ .docx
ДИПЛОМ СХТ\ЗМІСТ2.docx
ДИПЛОМ СХТ\ОРБК.docx
ДИПЛОМ СХТ\ПЕРЕЛІК ПОСИЛАНЬ.docx
ДИПЛОМ СХТ\Раздел 3.2,3. Календарній.docx
ДИПЛОМ СХТ\Раздел1КЗС.docx
ДИПЛОМ СХТ\РОЗДІЛ 3.1 Тех
ДИПЛОМ СХТ\Економіка
ДИПЛОМ СХТ
