Разработка конструкций каркасного жилого дома. Климатическая зона - Новгородская область. 13.5*10м в осях (площадь меньше)

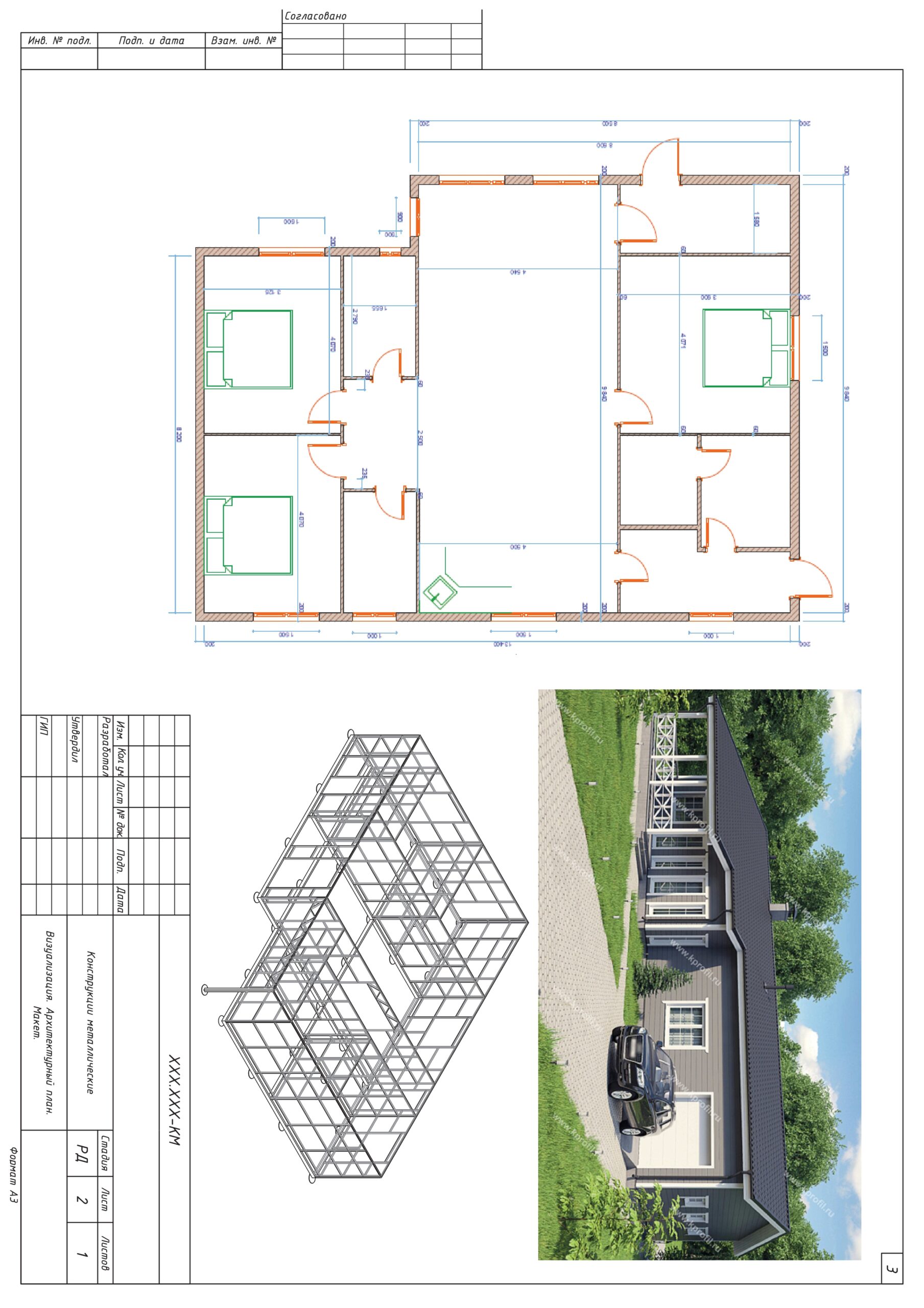

Настоящим проектом предусмотрена разработка чертежей марки КМ.
Стадия проектирования – Рабочая документация.
Исходными данными для разработки проекта послужили:
- задание на проектирование;
- визуализация здания;
- место строительства - Новгородская обл.;
- снеговой район IV (180 кг/кв.м);
- ветровой район II (30 кгс/кв.м);
- климатический район II (-36°С);
- по степени коррозионного воздействия на металлоконструкции среда неагрессивная;
В проекте за отметку 0.000 принята отметка чернового пола.
Настоящий проект разработан на основе действующих на территории РФ нормативно-технических документов и отраслевой справочной документации.
Выбор проката произведен с учетом действующего "Сокращенного сортамента металлопроката в строительстве".
Все заводские и монтажные соединения - сварные нормальной точности по ГОСТ1759-87. Минимальный катет швов 3 мм.
Монтажную сварку выполнять по ГОСТ5264-80 электродами ОК-48 или ОЗС-12 по ГОСТ9467-75*.
Монтаж и приемку конструкций производить в соответствии со СНиП3.03.01-87.
Антикоррозийную защиту выполнить грунтовкой ГФ-021.
