Жилой двухэтажный дом с размерами в осях 11,7х11,1

0
0
100
0
0
40

Колледж информационных технологий и строительства.
Курсовая работа
По междисциплинарному курсу, профессиональному модулю
ПМ 01 Участие в проектировании зданий и сооружений
МДК 01.01. Проектирование зданий и сооружений
На тему: "Жилой двухэтажный дом с размерами в осях 11,7х11,1"
Калининград 2023

Здание запроектировано двухэтажным неправильной формы в плане с размерами в осях 11,7х11,1 м. Высота этажа 2,8м.
Сообщение между этажами осуществляется по лестничным клеткам.

В работе использованы 4-хслойные кирпичные стены толщиной δ=510мм из силикатного кирпича на цементно-песчаном растворе плотностью γ=1800кг/м3 с утеплителем из минеральных плит из каменного волокна толщиной δ=100мм, плотностью γ=60кг/м3.

Крыша состоит из несущей конструкции и кровли. В данном проекте применена чердачная двускатная крыша с наклонными висячими стропилами из пиломатериалов и кровли из черепицы с холодным чердаком и неорганизованным водостоком.

В проекте применены 3 вида покрытия полов:
- в комнатах – паркет;
- в прихожих, коридорах – линолеум;
- в санузлах – керамическая плитка.
На первом этаже запроектированы утепленные полы.

Район строительства – г. Калининград, Калининградская обл.
Расчетная относительная влажность внутреннего воздуха из условия не выпадения конденсата на внутренних поверхностях наружных ограждений равна - 55%
Влажностный режим помещений зданий – нормальный.

Содержание
1. Функциональное решение……………………………………………………...3
2. Объемно-планировочное решение…………………………………………….5
3. Конструктивное решение………………………………………………………6
4. Отделка помещений…………………………………………………………….9
5. Отделка фасадов………………………………………………………………...9
6. Инженерное обеспечение………………………………………………………9
7. Технико-экономические показатели…………………………………………..9
8. Расчет глубины заложения фундаментов…………………………………….10
9. Теплотехнический расчет стенового ограждения………………………….11
10. Расчет лестницы……..…………………………………………………….…14
Список литературы………….…………………………………………………...15



Автор
user-avatar user-2542270
Дата
29.01.2024
Язык
Русский
Состав

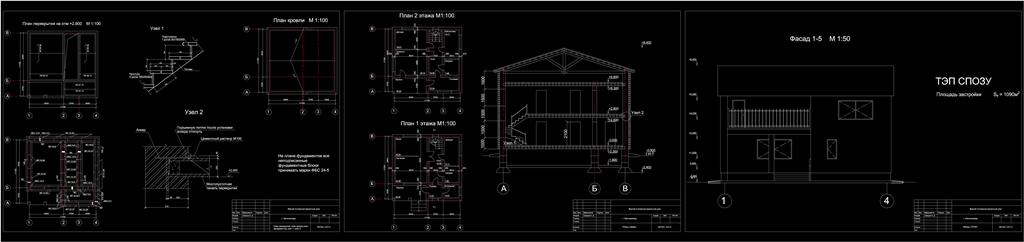

Планы и разрез; Фасад; План перекрытия, план фундаментов, узел1, узел2, план кровли, пояснительная записка.
Софт
AutoCAD 2022 Как открыть?
Содержимое архива
  • План перекрытия, план фундаментов, узел1, узел2, план кровли.dwg
  • планы, разрез.dwg
  • пояснительная записка.docx
  • Фасад.dwg
