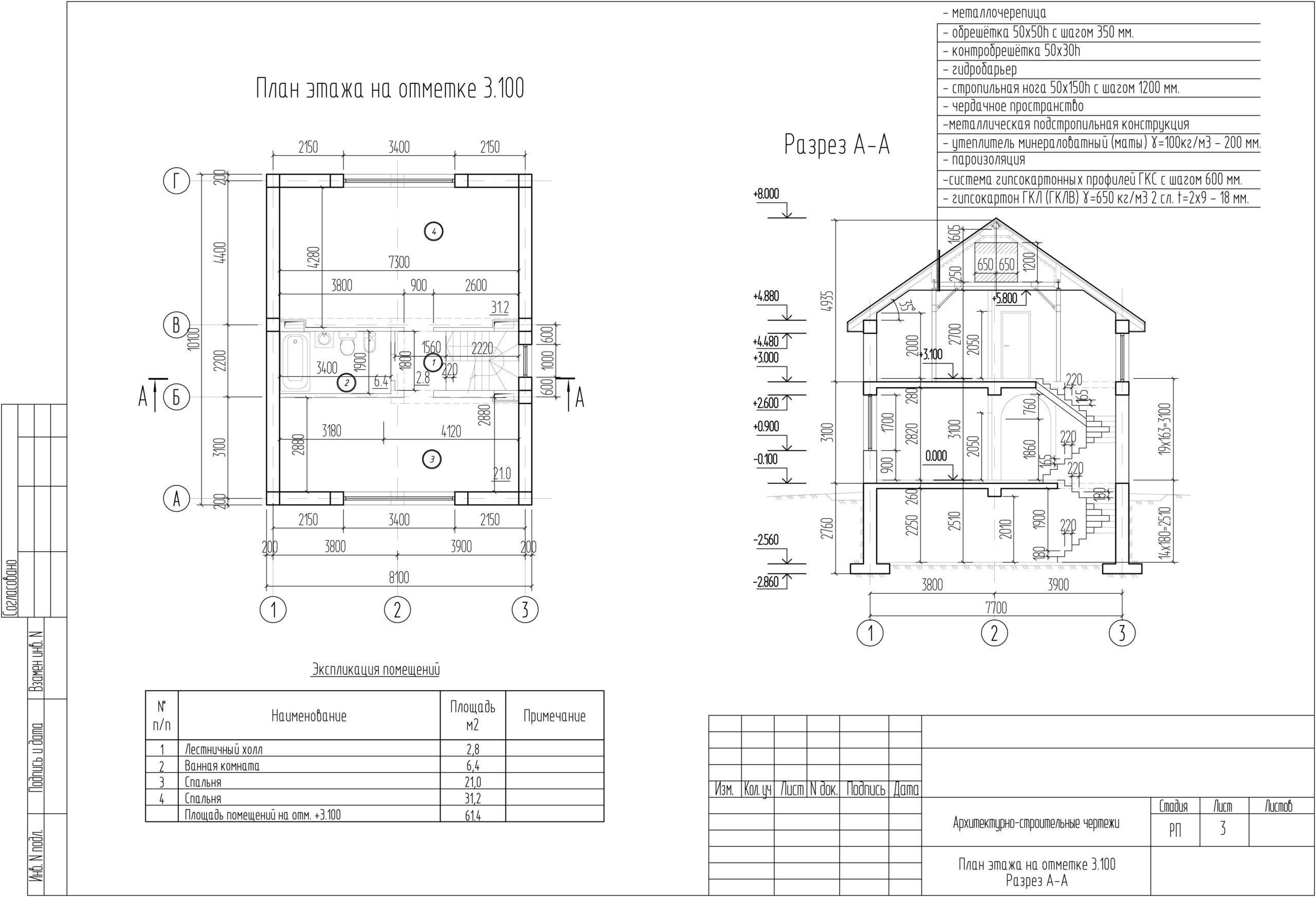

Жилой дом с мансардой 160 м2

Чертежи раздела АС, разработанные как РП. Здание каменное комплексной конструкции.

Конструктивные требования
1. Чертежи данного комплекта разработаны на основании:
- задания на проектирование;
- расчетов, выполненных программным комплексом "Лира 9.6".
2. Характеристика района строительства:
- снеговая нагрузка - So=820 Па по ДБН В.1.2-2:2006;
- ветровая нагрузка - Wo=460 Па по ДБН В.1.2-2:2006;
- расчетная сейсмичность площадки - 7 баллов (по карте"А"),
-7 баллов (по карте"В") ДБН В.1.1-12:2006),
3. В проекте разработаны конструкции каменного одноэтажного здания
с усилениями монолитными включениями с подвалом и мансардой :
- ленточный монолитный железобетонный фундамент высотой 2.660 и 1.660 мм с уступами;
- монолитные железобетонные сердечники размерами 400х400 мм и 250х400 мм;
- монолитные железобетонные перекрытия толщиной 160 мм и 180 мм ;
- монолитные железобетонные пояса сечениями 400х400 мм ;
- стеновое заполнение: известняк-ракушечник марки М35 на цем.-песчаном растворе марки М50.
- кровля двускатная по деревянным стропилам;
- Лестница: бетонная по металлическим косоурам.

Состав: Проект: Архитектурно-строительные чертежи (АС) Язык документа

Софт: AutoCAD 2006

Файлы:
АС_РП_Жилой_дом_160_м2.dwg
