Данный проект представляет собой одноэтажный трехкомнатный жилой дом. В доме размещается гостиная, три спальни, зал, кухня – столовая, ванная комната, туалет, холл, прихожая, тамбур, коридор, веранда. Отделка фасадов здания предложена в следующем варианте: обшивка ПВХ панелями типа Сайдинг в горизонтальном направлении. Деревянные элементы (наличники, перила, фронтоны, колонны, стены летней кухни) окрашиваются эмалевыми красками. Цоколь оштукатуривается цементно-песчаным раствором, грунтуется и декорируется искусственным камнем. 3.1 Фундаменты
Фундамент ленточный, выполняется из монолитного бетона. Толщина фундамента определяется толщиной несущих и самонесущих стен. Таким образом толщина фундамента под внешние несущие стены составляет 420мм, под внутренние – 420 и 300мм. Подушки так же из монолитного бетона шириной 1000 мм. Под подушки устраивается песчаная подготовка толщиной 50 мм. Под веранду фундамент столбчатый, также выполняется из монолитного бетона. Размер 400х400 мм. Глубина заложения фундамента будет определяться глубиной промерзания грунта для города Саратов и уровнем грунтовых вод. Глубина промерзания грунта 1,5 м. Глубина заложения фундамента – 2,89 м.
Над фундаментом устраивается цоколь из монолитного железобетона по гидроизоляции из двух слоев рубероида, ГОСТ 10923-93, толщиной, соответствующей толщине фундамента на конкретном участке.
Грунтовые воды на глубине 1,5 м от поверхности земли – влияние на конструкцию фундамента оказывают.

Исходные данные для проектирования
Схема объемно-планировочного решения.
Место строительства: г. Саратов
Фундамент: ленточный монолитный
Стены: монолитные бетонные
Перекрытия: по деревянным балкам
Стропильные системы: брусчатые
Кровля: кровельная сталь
Подвал: под всем зданием
Основание фундаментов песчаные грунты
Уровень грунтовых вод: 1,5 м.
Уклон земной поверхности: 4,0 %

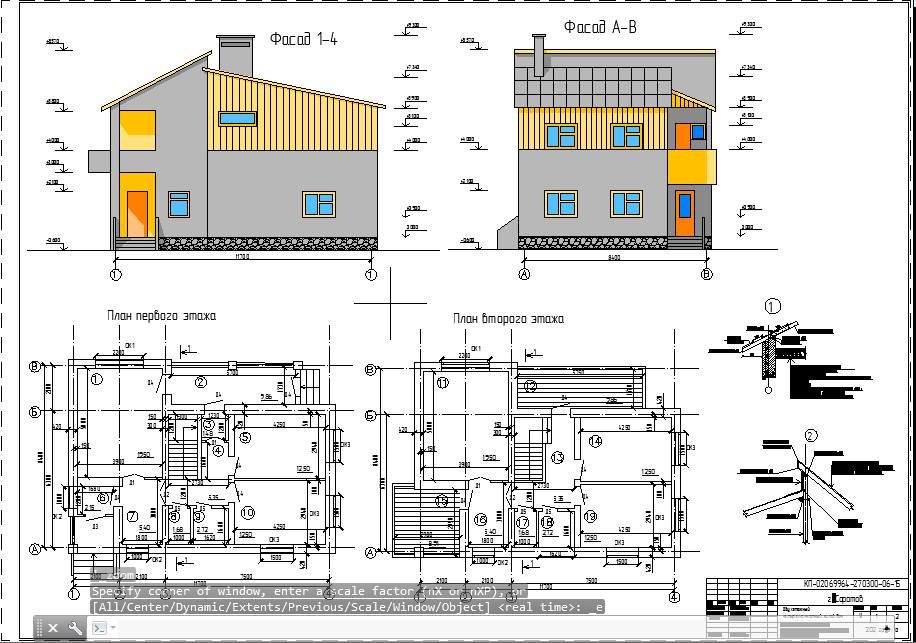

Состав: Главный и боковой фасады, План этажа, Поперечный разрез, План расположения элементов фундаментов, Конструктивные узлы, ПЗ Язык документа

Софт: AutoCAD 9
