Конкурс асов 3D-моделирования

Двухэтажный двухквартирный жилой дом

Кобринский государственный политехнический колледж
Дисциплина: Гражданские и Промышленные Здания
Курсовой проект На тему: "гражданского двухэтажного двухквартирного жилого дома", Кобрин 2015

Проектируемое здание – двухквартирный жилой дом. В плане имеет прямоугольную форму. Размеры здания в плане –23х8,4 м.
Район строительства – город Орша.
Здание двухэтажное. Высота этажа – 3,0 м. Здание запроектировано с подвалом. Отметка пола подвала – 2, 400 м. Состав помещений приведён в экспликации.

При пожаре эвакуация людей будет осуществляться через главный вход.
Конструктивное решение здания – бескаркасное.
Конструктивная схема здания – с поперечными несущими стенами.
Пространственная жёсткость и устойчивость здания обеспечивается анкеровкой плит перекрытия с несущими стенами и последующим заполнением швов.
По долговечности здание относится ко 2-ой степени, т.к. его срок службы рассчитан на 50-100 лет.
По огнестойкости здание относится ко 2-ой степени согласно СНБ 2.02.01- 98.
Класс ответственности здания по СНиП 2.01.07 – 85 - 2-ой.

Здание размещается на участке со спокойным рельефом.

Ширина дороги принята 6 м, т.к. она имеет местное значение.
Ширина полос озеленения принята 10м, ширина тротуаров – 1,5 м. Свободную от застройки, проездов и тротуаров территорию засевают газонными травами.

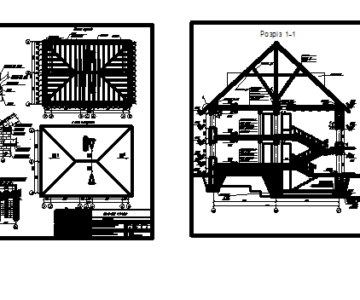

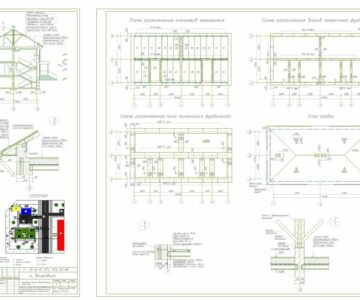

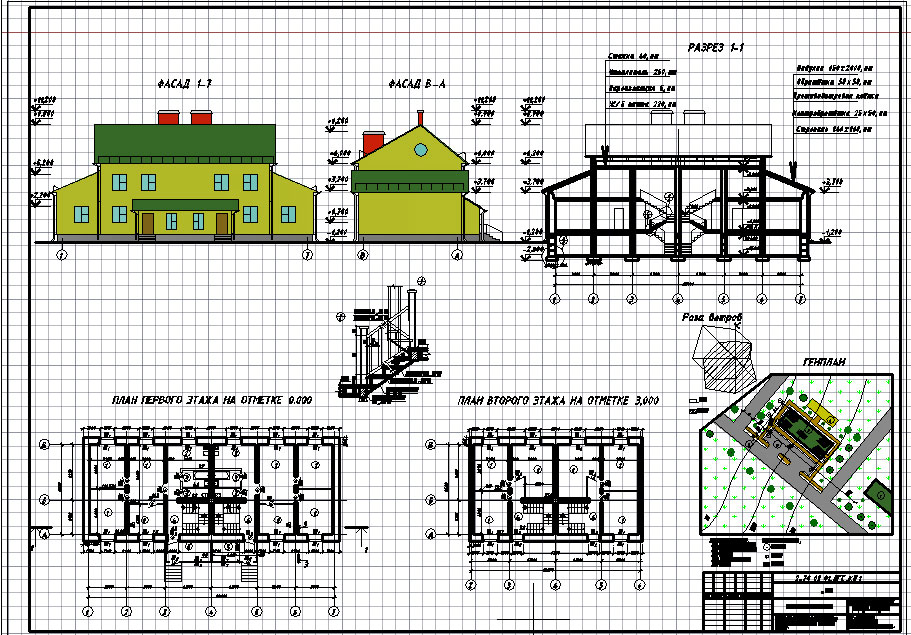

Состав: 2а листа + ПЗ (Фасад 1-7;фасад В-А; план первого этажа на отметке 0,000;план второго этажа на отметке 3,000; разрез 1-1; генплан. Схема расположения плит перекрытия,схема расположения фундаментных плит и блоков,план кровли,сечение 1-1,2-2,3-3,4-4) Язык документа
