Кобринский государственный политехнический колледж
Средне-специальное образование
Курсовой проект по дисциплине: Гражданские и промышленные здания

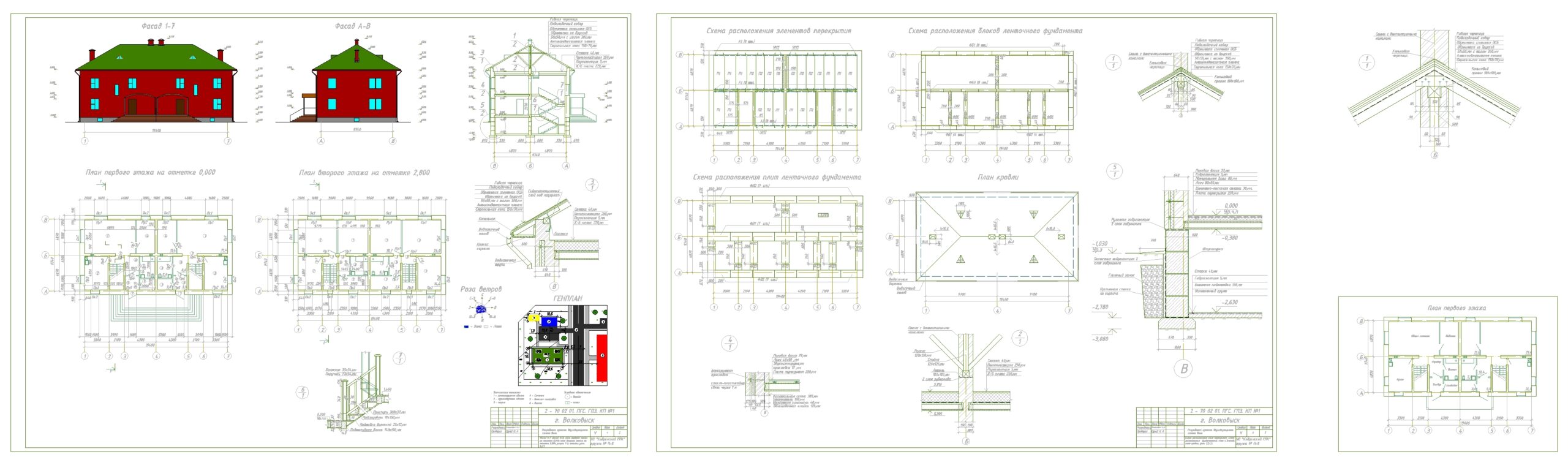

На тему: Разработка проекта двухквартирного жилого дома
Кобрин 2016
1. Характеристика здания 4
1.1 Объёмно-планировочное решение здания
1.2 Технико-экономические показатели 4
4
1.3 Описание генерального плана 5
2. Конструктивное решение здания 5
2.1 Фундаменты 6
2.2 Стены 6
2.3 Перекрытия 7
2.4 Лестницы 9
2.5 Перегородки 10
2.6 Покрытие (крыша) 10
2.7 Полы 11
2.8 Окна и двери 12
3. Наружная и внутренняя отделка 15
4. Спецификация основных сборных железобетонных конструкций 16
5. Литература 17

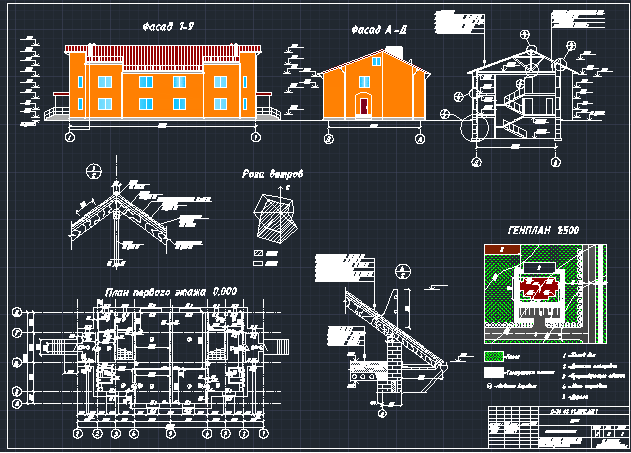

Проектируемое здание – двухквартирный жилой дом. В плане имеет прямоугольную форму. Размеры здания в плане –20,6х10,7 м.
Район строительства – город Волковыск.
Здание двухэтажное. Высота этажа – 2,8 м. Здание запроектировано с подвалом. Отметка пола подвала – 2, 400 м. Состав помещений приведён в экспликации.
При пожаре эвакуация людей будет осуществляться через главный вход.
Конструктивное решение здания – бескаркасное.
Конструктивная схема здания – с продольными несущими стенами.
Пространственная жёсткость и устойчивость здания обеспечивается анкеровкой плит перекрытия с несущими стенами и последующим заполнением швов.
По долговечности здание относится ко 2-ой степени, т.к. его срок службы рассчитан на 50-100 лет.
По огнестойкости здание относится ко 2-ой степени согласно СНБ 2.02.01- 98.
Класс ответственности здания по СНиП 2.01.07 – 85 - 2-ой.
