Фундаменты - винтовые сваи, диаметр трубы 108 мм, толщина стенки 8 мм, диаметр лопасти 300 мм
Стены - 4-хкантный брус 180 х 180мм.
Полы – двойные утепленные
Перегородки - Каркасные дощатые с обшивкой листами ГКЛ с 2хсторон.
Перекрытие – деревянное щитовое, по потолочным балкам, пароизоляция слой рубероида, теплоизоляция -просеянный шлак толщиной 250 мм.
Кровля - чердачная, четырехскатная полувальмовая, металлический профиль с покрытием.
Окна - ПВХ
Двери - Внутренние – деревянные филенчатые; наружные – деревянные плотничные с утеплением.
Наружная отделка - обшивка сайдингом
Веранда – дощатая.
Полы - дощатые.
- Главная -
- Чертежи -
- Строительство -
- Проекты домов -
- Коттеджи и частные дома -
- Двухквартирный жилой дом из бруса на винтовых сваях
Двухквартирный жилой дом из бруса на винтовых сваях
0
498
128520
17
0
30
Сообщить о проблеме
Автор
Дата
09.03.2015
Язык
Русский
Состав

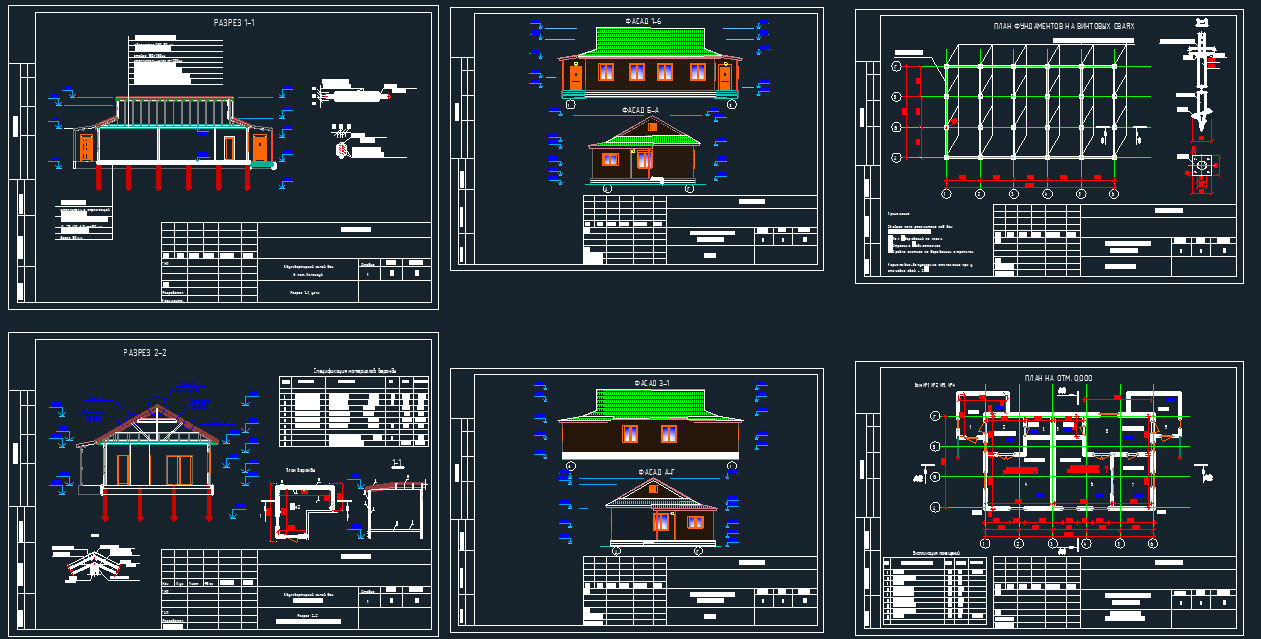

Архитектурно-строительные чертежи: Ведомость комплекта чертежей, ведомость ссылочных и прилагаемых документов. Пояснительная записка. Общие данные. Разбивочный план. Фасад 1-6; фасад Г-А. Фасад 6-1; фасад А-Г. План фундаментов. План на отм. 0,000, экспликация помещений. Ведомость материалов стен, ведомость окон и дверей, Ведомость отделки помещений, экспликация полов. Разрез1-1, узлы. Разрез 2-2, узлы, спецификация материалов веранды. Узлы. План перекрытия, спецификация материалов перекрытия, спецификация материалов кровли. План стропил. План кровли. Ограждение.
Софт
AutoCAD 2007
Как открыть?
Отзывов пока нет
Содержимое архива
-
Двухквартирный жилой дом из бруса на винтовых сваях.dwg
