Двухэтажный жилой дом

Карагандинский государственный технический университет
Кафедра строительных материалов и технологий
Курсовой проект по дисциплине "Компьютерная графика и основы проектирование"
На тему: "двухэтажный жилой дом(коттедж)
Караганда 2018

Размеры здания по длине 15 м., по ширине 14 м. Здание 2-х этажное, высота здания 9240 м., высота первого этажа 2500 м., высота второго этажа 2500 м.
№ Наименование Площадь
1 Хол 18,5
2 Зал 15,07
3 Гардероб 7,8
4 Детское комната 8,6
5 Раздевалка 9,23
6 Спальня 9,7
7 Кухня 13,6
8 Ванная 4,4
9 Балкон 4,9

Ведомость оконных и дверных проемов
Марка Размеры проема (B*L) мм
ОК1 2290*4200
ОК2 2250*1425
ОК3 1520*1000
ОК4 700*825
ОК5 2250*1425
ОК6 2250*1425
ОК7 2250*1425
Д1 1510*2400
Д2 1610*2400
Д3 1010*2100
Д4 910*2100
Д5 710*2100

Конструктивная часть
Фундамент
Фундамент представляет собой конструкцию, обычно расположенную под землей и предназначенную для восприятия нагрузок от остальных элементов здания и передачу их на грунт. В зависимости от назначения здания, его размера и этажности, а также типа грунта могут применяться различные конструктивные решения фундаментов. Для данного здания выбран ленточный фундамент. Ленточные фундаменты – строятся в виде сплошной ленты по всему периметру здания.
Стены
Наружные несущие стены из кирпича, толщиной 510 мм. Внутренние несущие стены из кирпича толщиной 380 мм. Перегородки гипсобетонные толщиной 120 и 250 мм.
Окна и двери
Окна деревянные с двойным остеклением. 4 типа размера окон. Количество окон 13.
Двери: 5 типов размера дверей. Количество дверей 29.
Полы
Цементно-песчаная стяжка, используется рулонное покрытие из композитных материалов (содержащее в составе резиновую крошку и полиуретан). Уровень пола в туалетных и ванных комнатах должен быть на 15-20 мм ниже уровня пола в смежных помещениях либо помещения должны быть разделены порогом
Крыльцо
В состав входной части входят монолитные ж/б плиты и ступени шириной 2400 и длинной 225.
Крыша
Крыша в виде треугольника без чердака. Деревоплита крыши из досок толщиной в 4-5 см и шириной от 7 до 18 см.
Содержание
Введение
Объектно-планировочные решения
Конструктивная часть

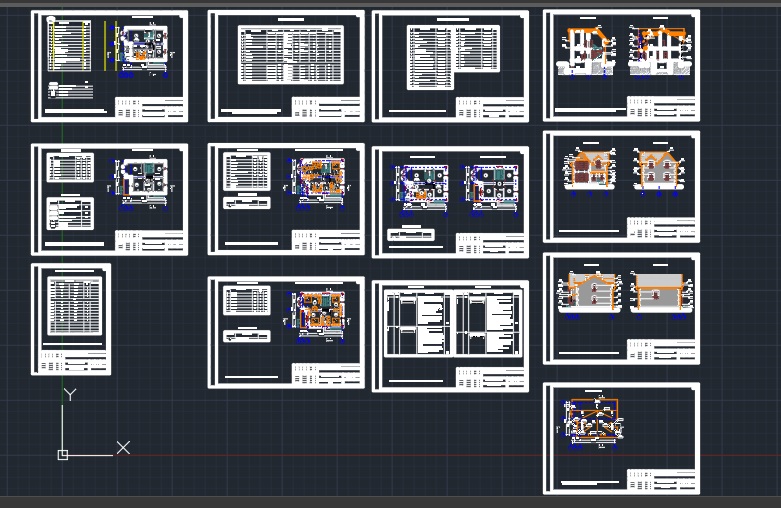

Построение чертежей
Список литературы

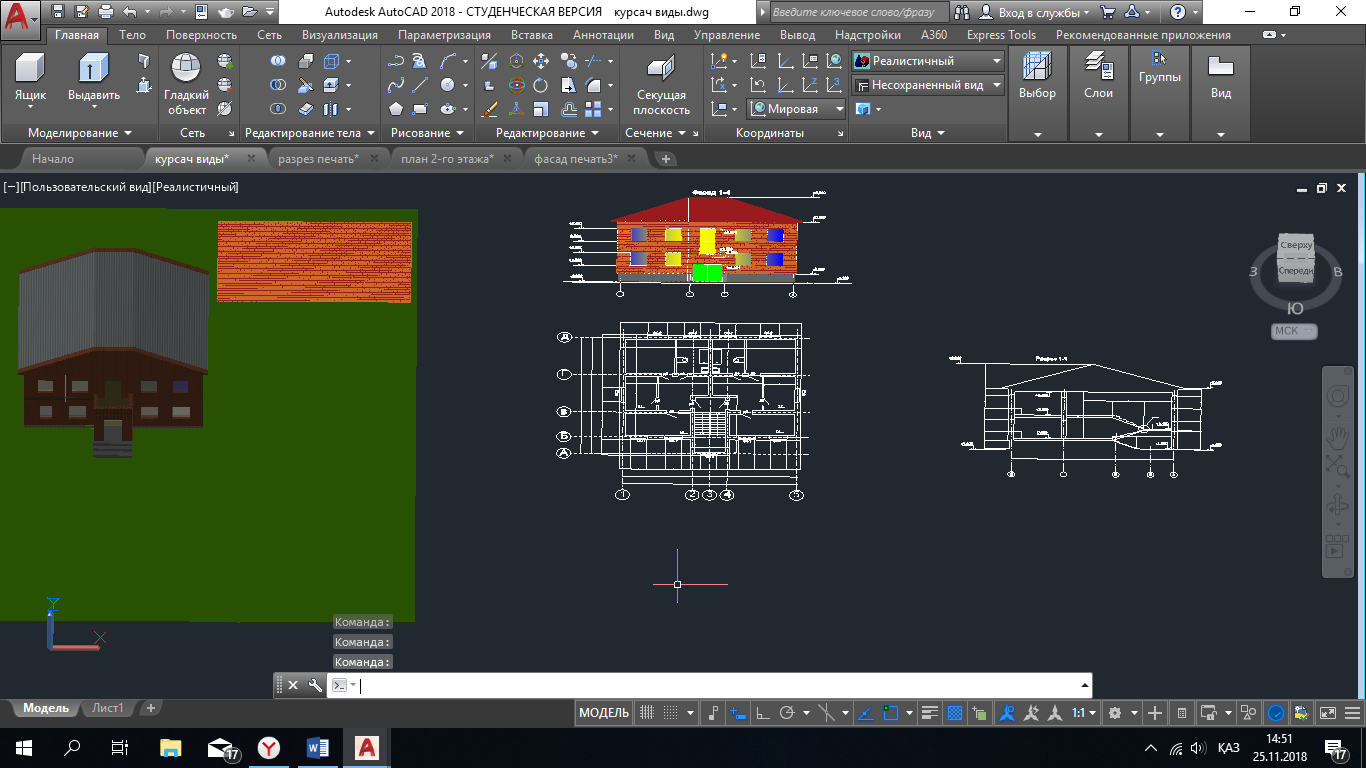

Состав: Дом в 3D(грунт, фундамент, пол, стены, окна, крыша) разрез, фасад, план зданий, ПЗ Язык документа

Софт: AutoCAD 2018

Сайт: www

Каталог / Строительство / Проекты домов / Двухэтажный жилой дом

Просмотр файлов
дом/
дом/kursavaya_OP.docx
дом/двухэтажный жилой дом.dwg
