Двухсекционный пятиэтажный жилой дом на 30 квартир Ровно

НУВГП
Кафедра инженерных конструкций
Курсовой по архитектуре на тему: "Двухсекционный пятиэтажный жилой дом на 30 квартир"
Ровно 2015

графическая часть - 2 листа формата А1
1. Краткое изложение задачи
2. Описания планировочного решения участка строительства
3. Объемно-планировочное решение здания
4. Конструктивное решение
5. Теплотехнический расчет
6. Архитектурно-художественное решение фасадов и интерьеров
7. Инженерное оборудование
8. Спецификация сборных ж / б элементов
9. Технико-экономические показатели
10. Использованная литература

Краткое изложение задания на проектирование
1. Исходные данные
Схема № 13А, двухсекционный четырехэтажный 30 квартирный жилой дом.
2. Место строительства - Ровно
3. Рельеф строительства площадки - спокойный
4. Почвы на территории майдачка - супеси (твердые)
5. Глубина залегания несущего слоя почвы - 2,0 м
6. Уровень грунтовых вод (неагрессивные) от поверхности земли более 2,5 м
7. Основные конструкции:
7.1. Конструктивная система: стеновая.
7.2. Фундаменты: ленточные сборные.
7.3. Наружные стены: большие блоки, легкобетонные.
7.4. Перегородки: гипсобетонные.
7.5. Перекрытия: сборное железобетонное, плиты кругло- пустотные.
7.6. Лестницы: сборные марши и площадки.
7.7. Покрытие: с чердаком.
8. Крыша: плоский.
9. Кровля: из рулонных материалов (рубероид).
10. Подземная часть: с подвалом.

Объемно планировочное решение здания Мой проект разработан для строительства двухсекционного пятиэтажного тридцати квартирного жилого дома в г.. Ровно. Дом в плане имеет размеры по осям 11,1 на 37,8 метра, высота здания составляет 17,45 метра. Общая площадь 1433,4 квадратных метра. Дом состоит из двух подъездов и имеет два входа. Дом имеет пять этажей. Высота этажа составляет 3 метра. На каждом этаже находится по три квартиры. В данном доме есть квартиры: однокомнатная, двухкомнатная и трехкомнатная. В каждой квартире есть общая комната предназначена для отдыха, собственных занятий. Каждую квартиру обеспечено и оборудованы кухней. Санитарные узлы находятся в каждой квартире.

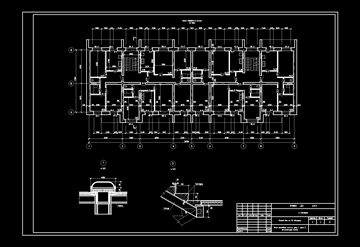

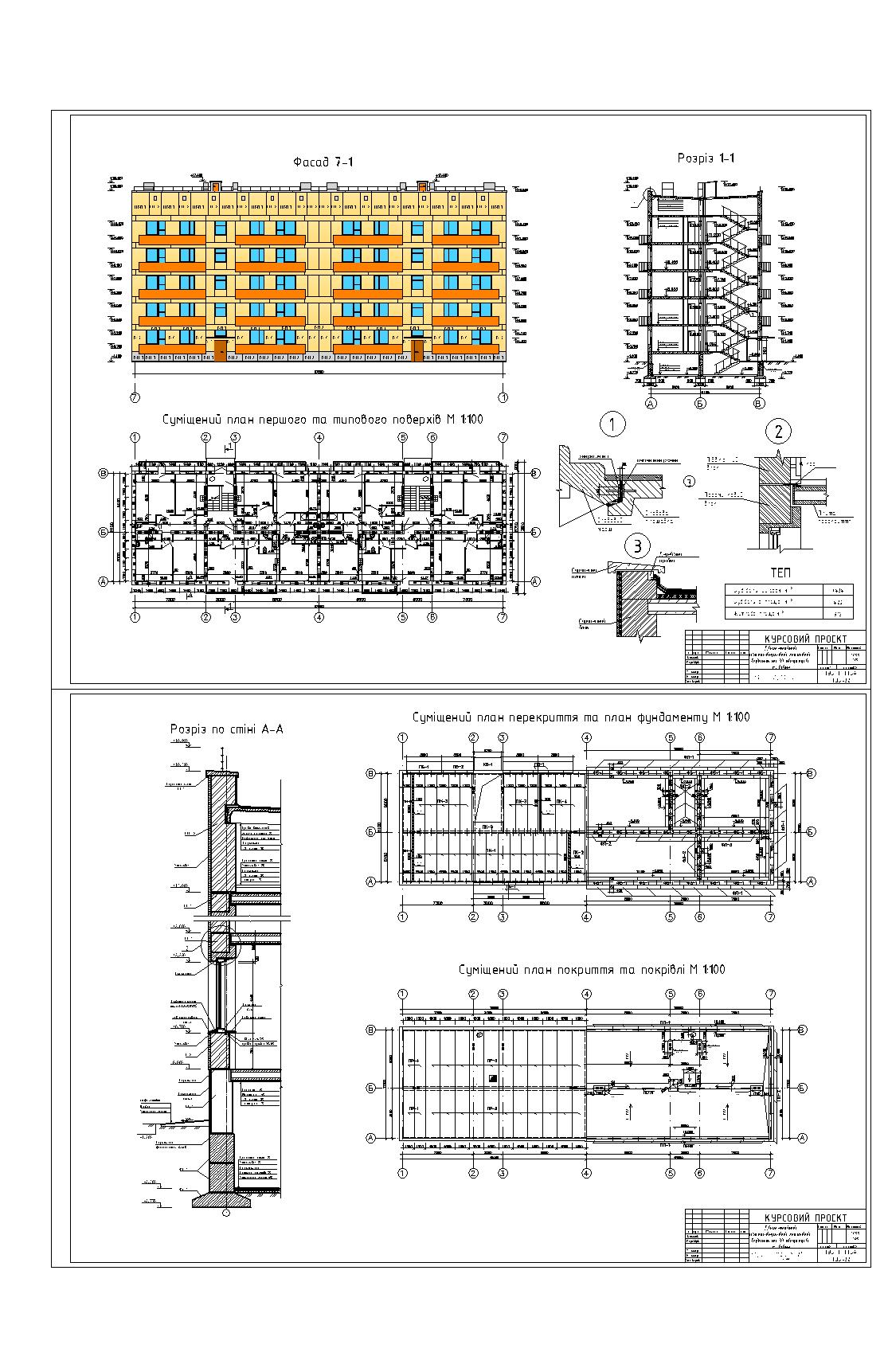

Состав: Совмещенный план первого и типового этажей М 1: 100, разрез 1-1, узлы, фасад 7-1, ТЭП , Совмещенный план перекрытия и план фундамента М 1: 100, совмещенный план покрытия и кровли М 1: 100, разрез постоянную А-А Язык документа

Софт: AutoCAD 2013
