5-ти этажный двухсекционный жилой дом Днепропетровск

НУВГП, ННІБА, ПЦБ, П’ятиповерховий двосекційний житловий будинок, 2015

Краткое изложение задания на проектирование
1. Исходные данные
Схема № 20А, двухсекционный пятиэтажный 30 квартирный жилой дом.
2. Место строительства - Днепропетровск
3. Рельеф строительства площадки - с уклоном 5 *
4. Почвы на территории площадки - пески крупные
5. Глубина залегания несущего слоя почвы - 2,0м
6. Уровень грунтовых вод (неагрессивные) от поверхности земли более 2,5 м
7. Основные конструкции:
7.1. Конструктивная схема: стеновая.
7.2. Фундаменты: мелкого заложения, монолитные.
7.3. Наружные стены: большие блоки, легкобетонные.
7.4. Перегородки: гипсобетонные панели.
7.5. Перекрытия: сборное железобетонное, кругло пустотные.
7.6. Лестницы: сборные марши и площадки.
7.7. Покрытие: с чердаком холодным.
8. Крыша: плоский.
9. Кровля: рубероидная рулонная.
10. Подземная часть без подвала.
11. Инженерное оборудование: система вентиляции, централизованное отопление.

Курсовий проект розроблений для будівництва двосекційного п’ятиповерхового тридцяти квартирного житлового будинку в м. Дніпропетровськ.
Будинок в плані має розміри по осях 10,3 на 37,84 метрів, висота будівлі складає 16 метрів. Загальна площа 417,40 квадратних метра. Будинок складається з двох під’їздів і має два входи. Будинок має п’ять поверхів . Висота поверху складає 2.8 метра. На кожному поверсі міститься по шість квартир. В даному будинку є квартири: трьохкімнатні, двохкімнатні та однокімнатні. В кожній квартирі є загальна кімната призначена для відпочинку, власних занять. Кожну квартиру забезпечено та обладнано кухнею. Санітарні вузли знаходяться у кожній квартирі. Але в однокімнатних квартирах є зміщені.
Будівництво будинку проводиться в м. Дніпропетровськ ІІ-гій температурній зоні, рельєф будівельного майданчика спокійний , грунти на території майданчика – піски, залягання несучого шару грунту- 2,0м. Основні конструкції: конструктивна схема: стінова великоблочна, фундаменти - мілкого закладення, монолітні, зовнішні стіни: цегляні блоки, перегородки – з цегли, перекриття – збірне залізобетонне, сходи – збірні марші і площадки, покрівля – рулонна рубероїдна, дах – плоский, покриття – холодне горище.
Несуча конструкція надземної частини будівлі представляє собою жорстку систему несучими поздовжніми стінами. На які опускаються плити перекриття. Зовнішні стіни складаються з великих блоків підвіконних, міжстінових,перемичкових з цегли.
Фундаменти: мілкого закладення, монолітні фундаментними подушками. Товщина фундаментів -510 мм, подушок -200мм.

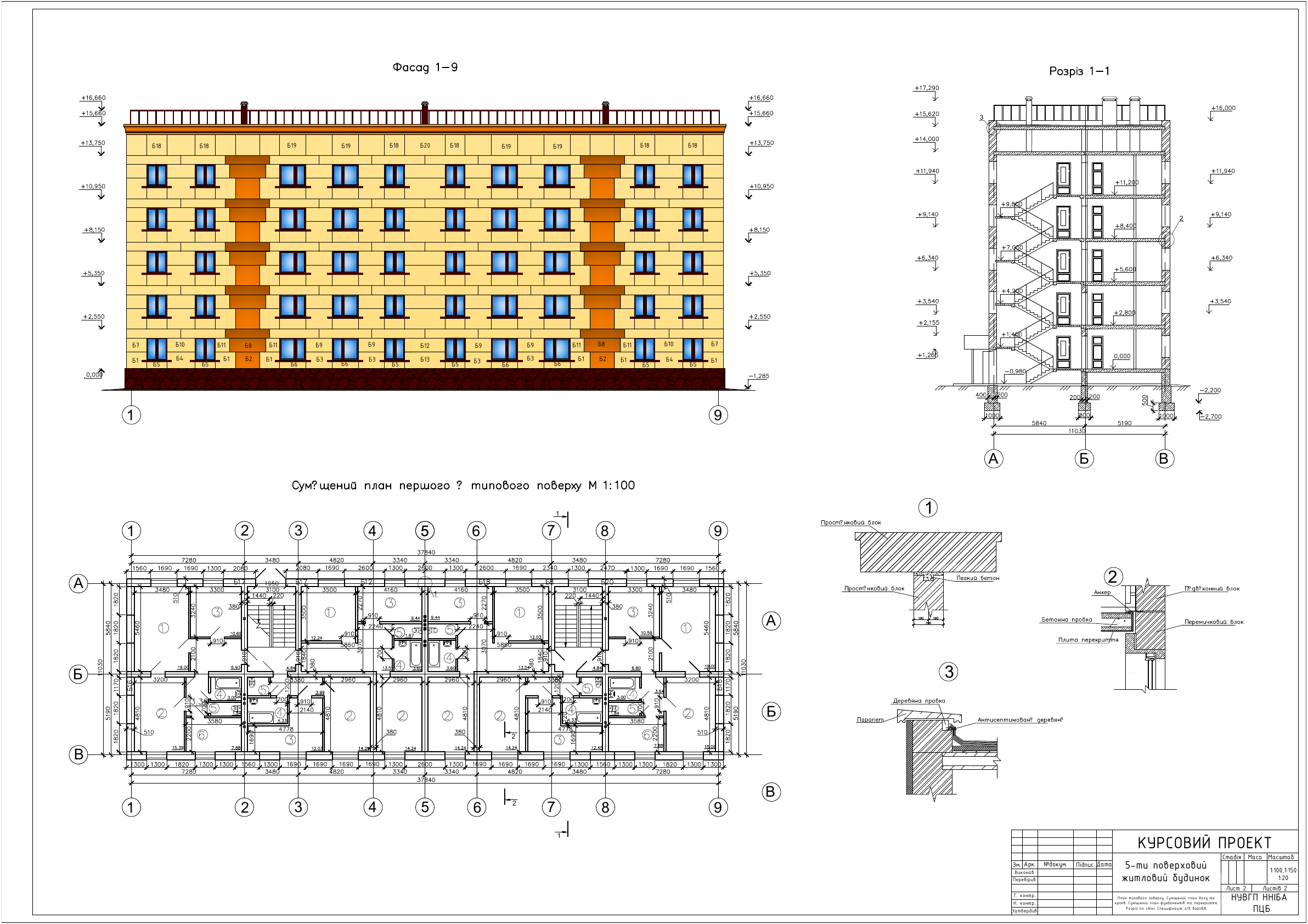

Состав: 2 листа чертедей + ПЗ. План типового поверху. Суміщений план даху та крокв. Суміщений план фундаментів та перекриття. Розріз по стіні. Специфікація з/б виробів. Язык документа
