5-ти этажный 16 квартирный жилой дом

Кам'янець-Подільський коледж будівництва та архітектури
Спеціальність: будівництво та експлуатація будівель та споруд
Дипломний проект на тему: "будівництво 5 - ти поверхового багатоквартирного житлового будинку"

Согласно выданному заданию разработан проект на тему:
5-ти этажный многоквартирный жилой дом. Город строительства Каменец-Подольский. Район строительства с обычными геологическими условиями. Климатический район по физико-географическим характеристикам-ИИга.
Расчетные зимние температуры:
-наиболее холодной пятиденкы - 17 ° С;
-наиболее холодных суток - 20 ° С.
Грунтовые условия:
-грунтови воды агрессивны.
-наиболее высокий уровень грунтовых вод 5,1 м, наиболее низкий 5,0 м.
-естественно почву на котором устанавливают фундаменты, залегает на глубине 1,5 м.
-грунт природной основы - суглинок.
-нормативные глубина промерзания грунтов - 0,9 м.
Класс здания-II
Степень огнестойкости-II
Степень долговечности-II
Сооружение пятиэтажного жилого дома имеет сложную форму в плане, размеры в осях 22,76 х 17,4 м.
Конструктивный тип - бескаркасная сооружение.
Конструктивная схема с внешними и внутренними продольными и поперечными несущими стенами из кирпича.
В доме 16 квартир, из которых 9 - двухкомнатные, 3 - трехкомнатные, 3 - четырехкомнатных и 1 - пятикомнатный.
На лестничной клетке, на этаже - 4 квартиры. Запроектирован 1 вход в дом. Квартиры улучшенной планировки. Комнаты жилые с отдельными входами. Санузлы раздельные. Площадь кухонь 10; 10,9м2. Квартиры оборудованы балконами. Оборудование квартир - ванна, умывальник, унитаз, мойка, газовая плита.

Згідно виданому завданню розроблено проект на тему :
5-ти поверховий багатоквартирний житловий будинок. Місто будівництва Кам’янець-Подільський. Район будівництва з звичайними геологічними умовами. Кліматичний район по фізико-географічним характеристикам-ІІга.

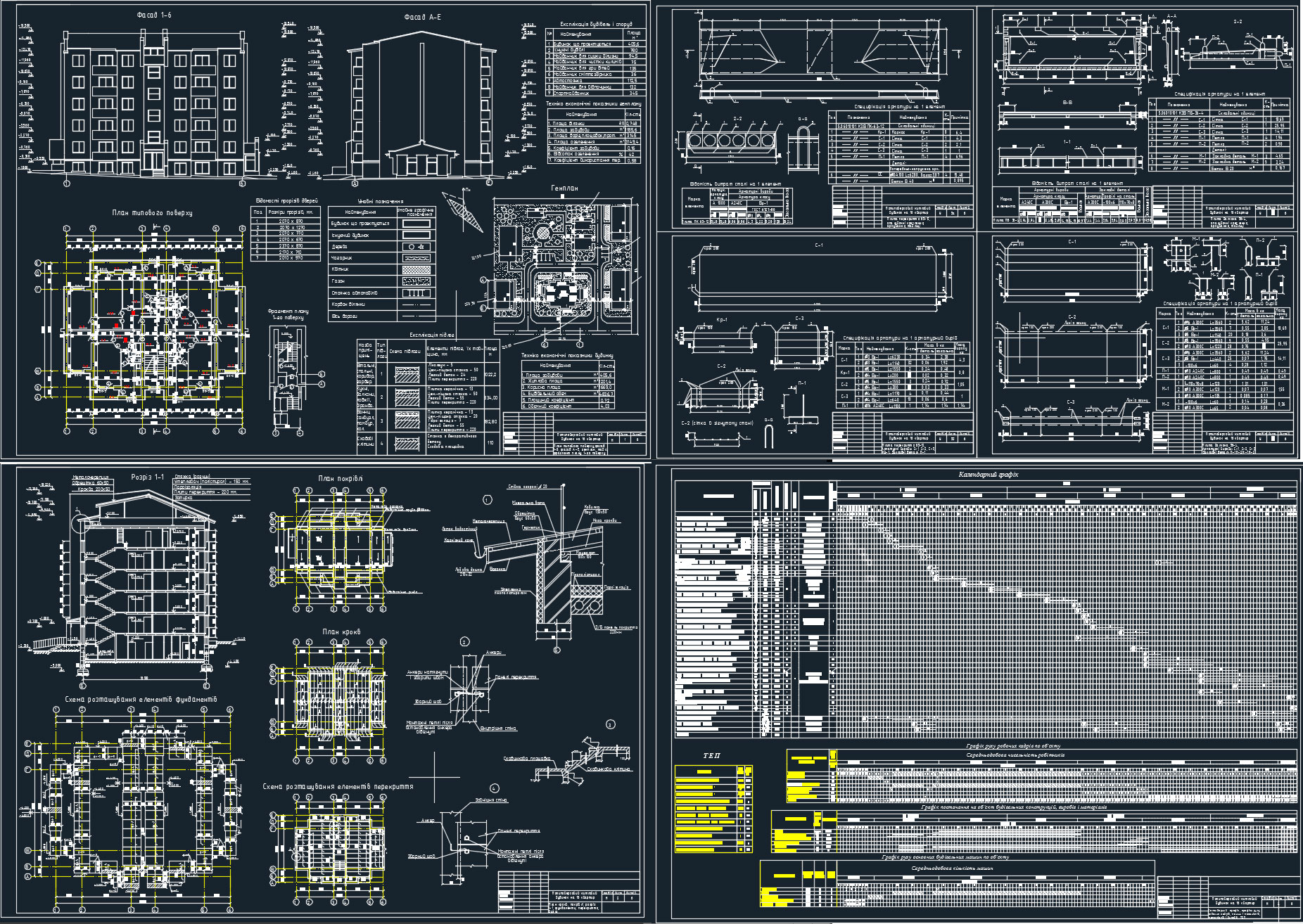

Складається з : графічної частини та пояснювальної записки
Графічна частина:

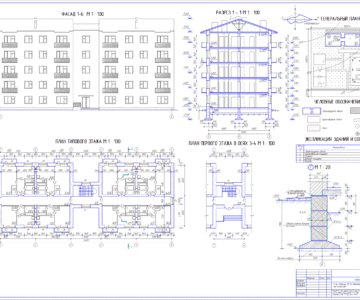

Лист 1 Формат А1 :
План типового поверху, фасад 1-6, фасад А-Е, генплан, таблиці,
фрагмент плану 1-го поверху.

Лист 2 Формат А1 :
План крокв, план покрівлі, розріз 1-1, фундаменти, перекриття, вузли.

Лист 3 Формат А1 :
Плита перекриття 63-12, Опалубочні креслення, Арматурні вироби:
С-1; С-2; С-3; Кр-1, Закладні деталі: П-1, таблиці.
Плита балкона 36-4, Опалубочні креслення, Арматурні вироби:
С-1; С-2; С-3, Закладні деталі: П-1; П-2; М-1; М-2, таблиці.

Лист 4 Формат А1 :
Календарний графік, графіки руху робочих кадрів, машин і механізмів, матеріалів і виробів, ТЕП.

Лист 5 Формат А1 :
Графік виконання робіт, розріз 1-1, номограма крану, допуски,
технологічна схема, таблиці.

Лист 6 Формат А1 :
Будгенплан, розріз 1-1, вказівки до виконання робіт, умовні зображення,
Таблиці.

Состав: Графічна частина: Архітектура: 1 лист - план типового поверху, фасади, та генплан. 2 лист - план кров, покриття, розріз, перекриття,вузли Розрахунок будівельних конструкцій: 3 лист - Плита перекриття 63-12, Плита балкона 36-4 Технологія та організація: 4 лист - календарний графік 5 лист - Будгенплан 6 лист - технологічна карта на монтаж фундаментів Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / 5-ти этажный 16 квартирный жилой дом

поясн записка.doc
Чертеж1.dwg
