Индивидуальный одноквартирный жилой дом в г. Красноярске

Федеральное государственное автономное образовательное учреждение высшего профессионального образования «СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ» Инженерно-строительный институт
Кафедра «Проектирование зданий и экспертиза недвижимости»
Курсовой проект по дисциплине Строительная архитектура
Тема: Индивидуальный одноквартирный жилой дом
Красноярск 2017

Исходные данные: г. Красноярск; 2 этажа; стены - кирпичная обыкновенный глиняный кладка 380 мм, стены утеплены минераловатными плитами толщиной 100 мм; подвал отсутствует; высота этажа – 2,7 м; чердак неотапливаемый; высота чердака составляет 2,7 м; перекрытие второго этажа и пол первого этажа утеплены; фундамент - монолитный железобетонный ленточный; перекрытия - сборные железобетонные многопустотные плиты с круглыми пустотами диаметром 159 мм; лестница - деревянная индивидуального изготовления двухмаршевая полуоборотная с промежуточной площадкой; кровля - черепичная.
Общая площадь дома составляет 152,5 м2, жилая площадь – 117,36 м2
СОДЕРЖАНИЕ

Введение ........................................................................................................3
1. Описание района строительства ...........................................................4
2. Объемно-планировочное решение здания .........................................4-5
3. Технико-экономические показатели..................................................5
4. Конструктивные решения здания .........................................................5
4.1 Фундамент ..........................................................................................5
4.2 Стены и перегородки .....................................................................5-6
4.3 Перекрытие ........................................................................................6
4.4 Лестница .............................................................................................6
4.5 Крыша .............................................................................................6-7
4.6 Дверные заполнения .........................................................................7
4.7 Оконные заполнения .........................................................................7
4.8 Полы ...................................................................................................7
5. Сведения об инженерно-техническом оборудовании .........................8
Список использованной литературы

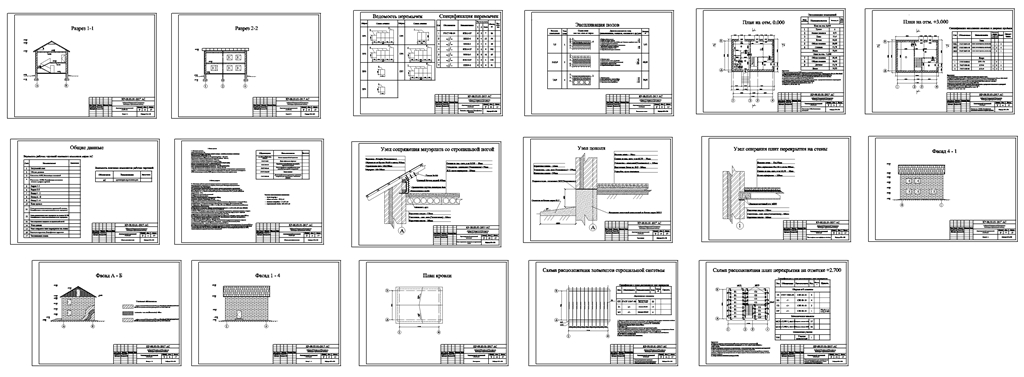

Графическая часть: Узел сопряжения мауэрлата со стропильной ногой; узел цоколя; Узел опирания плит перекрытия на стены; План на отм. 0.000; План на отм. +3.000; Разрез 1-1; Разрез 2-2; Фасад 4 - 1; Фасад А - Б; Фасад 1 - 4; План кровли; Схема расположения элементов стропильной системы; Схема расположения плит перекрытия на отметке +2.700; Экспликация полов; Ведомость перемычек;Спецификация перемычек; Ведомость основных комплектов рабочих чертежей;Ведомость рабочих чертежей основного комплекта марки АС; Общие данные; Общие указания.

Состав: Пояснительная записка, Узел сопряжения мауэрлата со стропильной ногой; узел цоколя; Узел опирания плит перекрытия на стены; План на отм. 0.000 экспликация помещений; План на отм. +3.000 спецификация заполнения оконных и дверных проёмов; Разрез 1-1; Разрез 2-2; Фасад 4 - 1; Фасад А - Б; Фасад 1 - 4; План кровли; Схема расположения элементов стропильной системы, спецификация к схеме расположения плит перекрытия; Схема расположения плит перекрытия на отметке +2.700, спецификация к схеме расположения плит перекрытия; Экспликация полов; Ведомость перемычек;Спецификация перемычек; Общие данные(начало);общие данные(окончание). Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Строительство / Проекты домов / Индивидуальный одноквартирный жилой дом в г. Красноярске

Чертеж2.dwg
Вторых.docx
