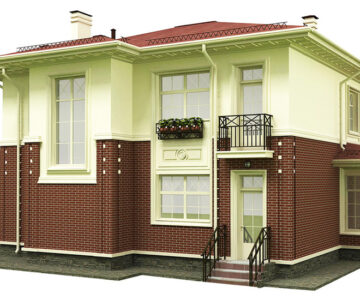

Коттедж - Общая площадь 252,6 м2.

0
30
430
1
0

Общая площадь 252,6 м2.

*1-й этаж 102,2м2 :
- Прихожая – 20,2м2. с лестницей на нижний и верхний уровень 2-го эт.
- Объединенная (студия): кухонная зона, столовая, гостиная – 53м2.
- Гостевая комната 23,7м2.
- Крыльцо -5,3м2.

*Нижний уровень 1-го эт. 41,1м2.:
- Гараж - 24,8м2.
- Бойлерная – 5,3м2.
- Коридор – 9м2. и Санузел – 2м2. (Спланировано для предполагаемых пристроек сауны и хоз. построек)

*2-й этаж 75,4 м2:
- Холл – 22,7м2. с обзором 1-го этажа (25,5м2.) вид сверху на гостиную.
- Кабинет с камином -25,1м2. Через стеклянную стену вид сверху на гостиную .
- Детская – 14,3м2.
- Спальня – 13,3м2.

*Нижний уровень 2-го эт. 33,9:
- Коридор – 8м2.
- Детская – 8,7м2.
- Гардеробная -5,3м2. + с встроенным шкафом купе -3,2м2.
- Ванная комната -5,2м2. + с встроенным шкафом для сушки белья -3,5м2.



Дата
11.05.2017
Язык
Русский
Состав
В проектную документацию входит: Лист № 1. Общие указания. 2. Смета строительных материалов. 3. Смета кровли и водосточной системы, отделочных материалов, монтажно-строительных работ. 4. Площадь отделки фасада 5. План 1-го этажа на отм. 0.000; -0.750. Условные обозначения кирпичной кладки 6. План 2-го этажа на отм. 1.950; 3.450. Условные обозначения кирпичной кладки 7. Кладочный план 1-го этажа на отм. 0.000 и -0.750 8. Кладочный план 2-го этажа на отм. 1.950 и 3.450 9. Спецификация элементов заполнения проемов и ведомость перемычек 10. План кровли и водосточной системы 11. План конструкции крыши 12. Спецификация деревянных элементов кровли и потолка. Ведомости отделки фасада и технической изоляции. 13. Экспликация полов. Ведомость площадей полов. Ведомость кровли и водосточной системы 14. Ведомость отделки помещений. Ведомость площадей потолков и стен 15. Разрез по оси Б-Б. Конструкция стены 16. Разрез по оси В-В 17. Разрез по оси Г-Г. Состав кровли и потолка 18. Разрез по оси 1-1. Конструкция крыши 19. Разрез по оси 5-5. Конструкция стен. Теплоизоляция стен спальни, полистиролом. 20. Разрез по оси 2-2. Конструкция крыши. Лестничный проём 21. Разрез по оси 3-3 22. Разрез по оси 4-4 23. Фасад в осях 1-4 24. Фасад в осях 4-1 25. План фундаментов 26. Сечение фундаментов 1-1, 2-2, 3-3 27. Сводная спецификация бетонных и металлических элементов. Сечение фундамента 4-4 28. Раскладка фундаментных блоков на отм.-1.000 (первый ряд) 29. Раскладка фундаментных блоков на отм. - 0.400 (второй ряд) 30. План монолитного пояса МП-1 на отм.-1.000; -0.400 31. Плита монолитная ж/б ПМ-1 на отм. - 0.050 и 0.470 32. План перекрытия на отм. 3.300; 1.800 33. Сводная спецификация бетонных, железобетонных и металлических элементов. -Схема расположения полистирола. 34. План монолитного пояса МП-2 на отм. 1.870 и 3.150 35. Карнизный и фронтонный свес. Примыкание оконной рамы
Софт
AutoCAD 2010 Как открыть?
Содержимое архива
  • Проект.dwg
