3х секционный жилой дом на 35 семей

ГБОУ СПО Строительный колледж №26

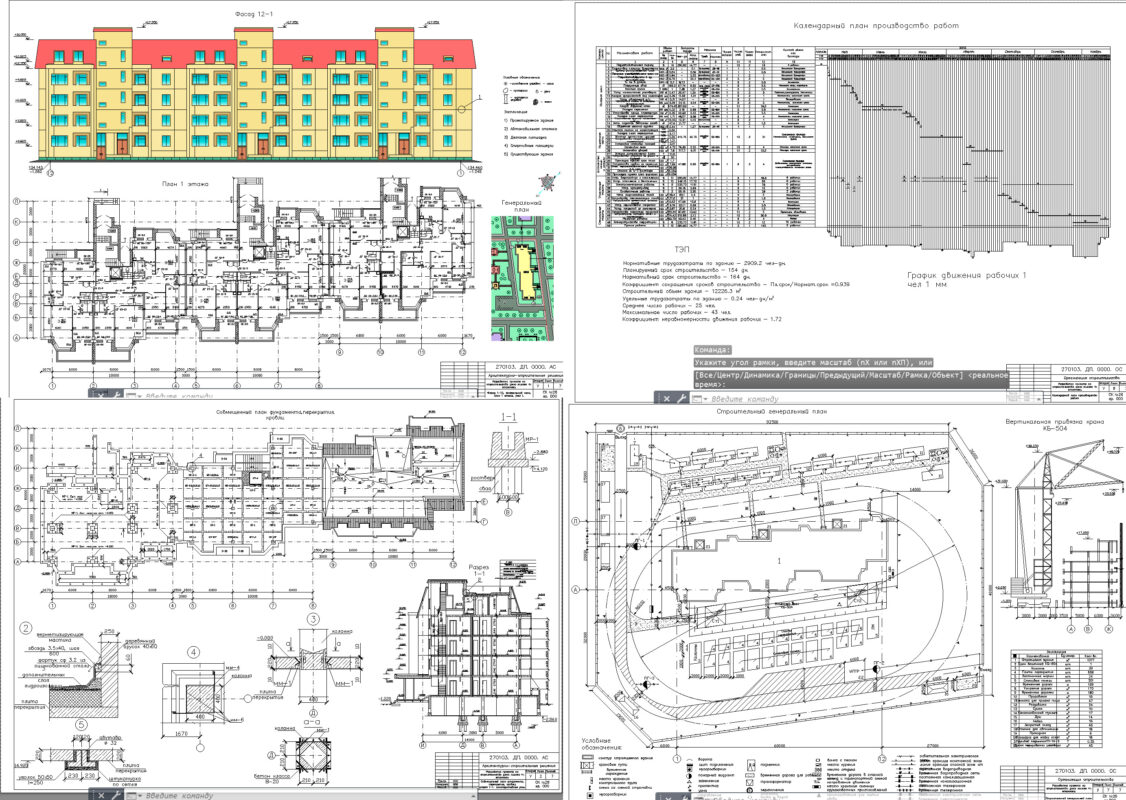

Диплом Тема: "Разработка проекта на строительство дома жилого 3х секционного".

1. Архитектурно-строительные решения.
1.1. Исходные данные.
Проектируемое здание - 3х секционный жилой дом, предназначен для проживание 35 семей. Здание строится в г. Москва, II- климатический район.

Расчетная зимняя температура -30°с.

Временная снеговая нагрузка 1800н/м², расчетная ветровая нагрузка 230н/м².
Рельеф местности спокойный, грунтовые воды отсутствуют, основание под фундамент - суглинки.
Класс здания II
Степень огнестойкости II
Степень долговечности II
Инженерное обеспечение здания осуществляется от постоянных городских сетей.

1.2. Объемно-планировочные решения.
Здание имеет ступенчатую в плане форму, состоящую из 3х жилых секций с размерами в осях: 1-12=60000мм, А-Л=20000мм .
Здание 4х этажное, с мансардным этажом, общая высота здания 18м, высота каждого этажа 3м.

Здание запроектировано на 35 квартир, в секциях на одном этаже расположены квартиры:

в первой секции : однокомнатных - 1 кв.
трехкомнатных - 2 кв.
во второй секции : однокомнатных - 1 кв.
трехкомнатных - 2 кв.
в третей секции : трехкомнатных - 1 кв.
четырехкомнатных - 1 кв.

Здание с подвалом и мансардным этажом.

1.3. Конструктивные решения.
Здание запроектировано с неполным каркасом, с безригельной схемой работы (конструкция КБК).
Жесткость обеспечивается прочным соединением консольных плит перекрытия и колонн, несущими наружными стенами и горизонтальным диском перекрытия и покрытия.
Фундамент - свайный с монолитным ленточным ростверком под несущие стены и столбчатый сборный железобетонный под колонны.
Колонны - сборные железобетонные, сечением 400х400мм, высотой на этаж.
Плиты перекрытия - сборные железобетонные консольные и межконсольные, толщиной 220 мм.

1. Архитектурно-строительное решение 4
1.1 Исходные данные 4
1.2 Объемно-планировочные решения 4
1.3 Конструктивные решения 4
1.4 Генеральный план 5
1.5 Вертикальная привязка 5
1.6 Наружная и внутренняя отделка 6
1.7 Инженерное оборудование 7
1.8 Тепло-технический расчет 7
1.9 Технико-экономические показатели 8
2. Конструкции железобетонные 9
2.1. Сбор нагрузки на 1м² перекрытия 9
2.2. Расчет лестничного марша ЛМ-1 10
3. Технология и организация строительного производство 18
3.1. Ведомость подсчета объемов земляных работ 18
3.2. Спецификация сборных Ж/Б элементов 20
3.3. Выбор машин и механизмов 22
3.3.1. Выбор бульдозера 22
3.3.2. Выбор экскаватора 22
3.3.3. Выбор крана 23
3.3.4. Выбор крана 24
3.4. Технологическая карта на устройство свайного фундамента 26
3.4.1. Область применения 26
3.4.2. Организация и технология строительного процесса 26
3.4.3. Калькуляция трудовых затрат 27
3.4.4. Расчет состава комплексной бригады 29
3.4.5. Материально-техническое оснащение 30
3.4.6. Контроль качества работ 32
3.4.7. ТЭП 34
3.4.8. Мероприятия по технике безопасности 34
3.5. Календарный план производства работ 36
3.5.1. Ведомость подсчета трудозатрат 36
3.5.2. Описание календарного плана 43
3.5.3. Коэффициент неравномерности движения рабочих 43
3.5.4. Технико-экономические показатели 44
3.6. Строительный генеральный план 44
3.6.1. Описание генерального плана 44
3.6.2. Организация движения строительных машин и рабочих 45
3.6.3. Ограждения строительной площадки 45
3.6.4. Привязка и стоянка крана 45
3.6.5. Расчет временных административно-бытовых помещений 45
3.6.6. Мероприятия по технике безопасности и противопожарной защите 46
3.6.7. Мероприятия по охране окружающей среды 46
4. Экономическая часть 47
4.1. Локальный сметный расчет № 1 47
4.2 Объектный сметный расчет №1 52
4.3. Расчёт ТЭП по проекту 53
5. Список используемой литературы 54
