Монтажный колледж город Екатеринбург
Кафедра техническая

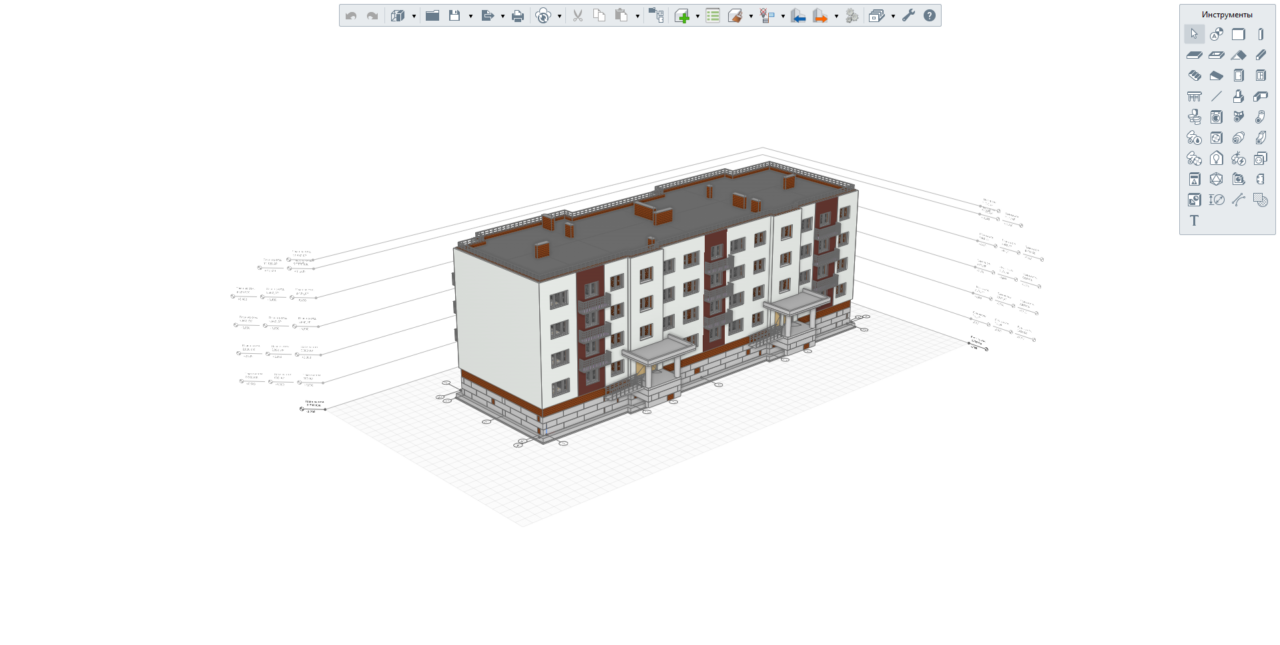

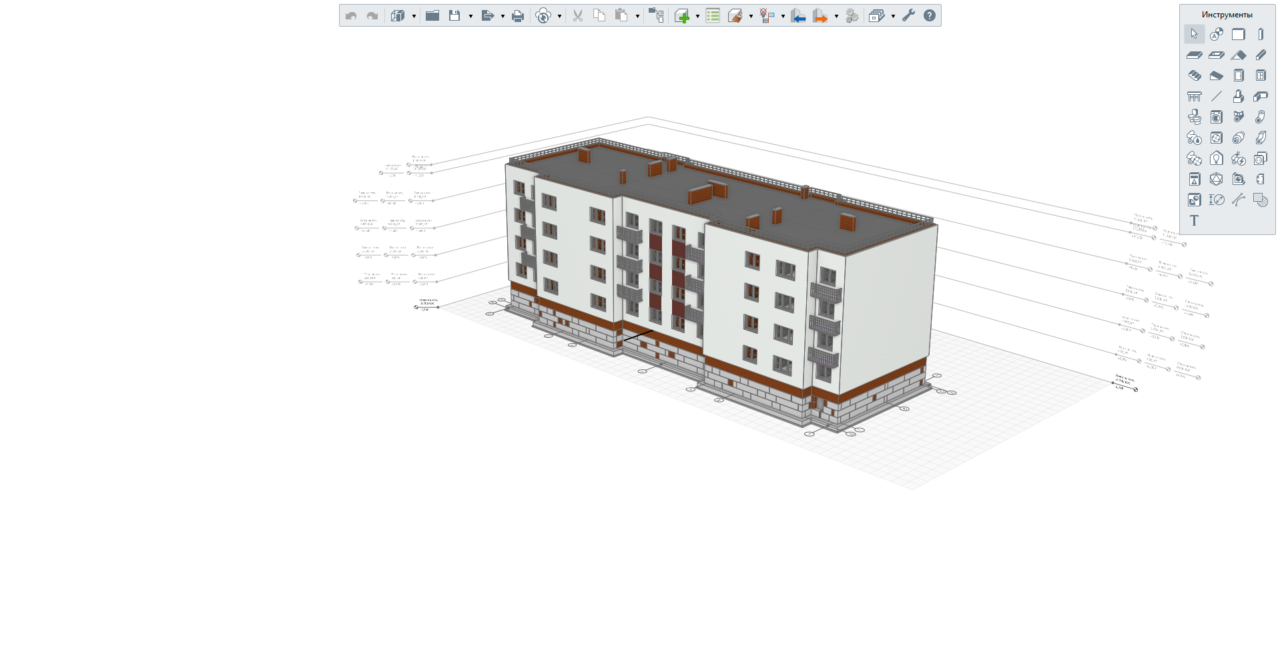

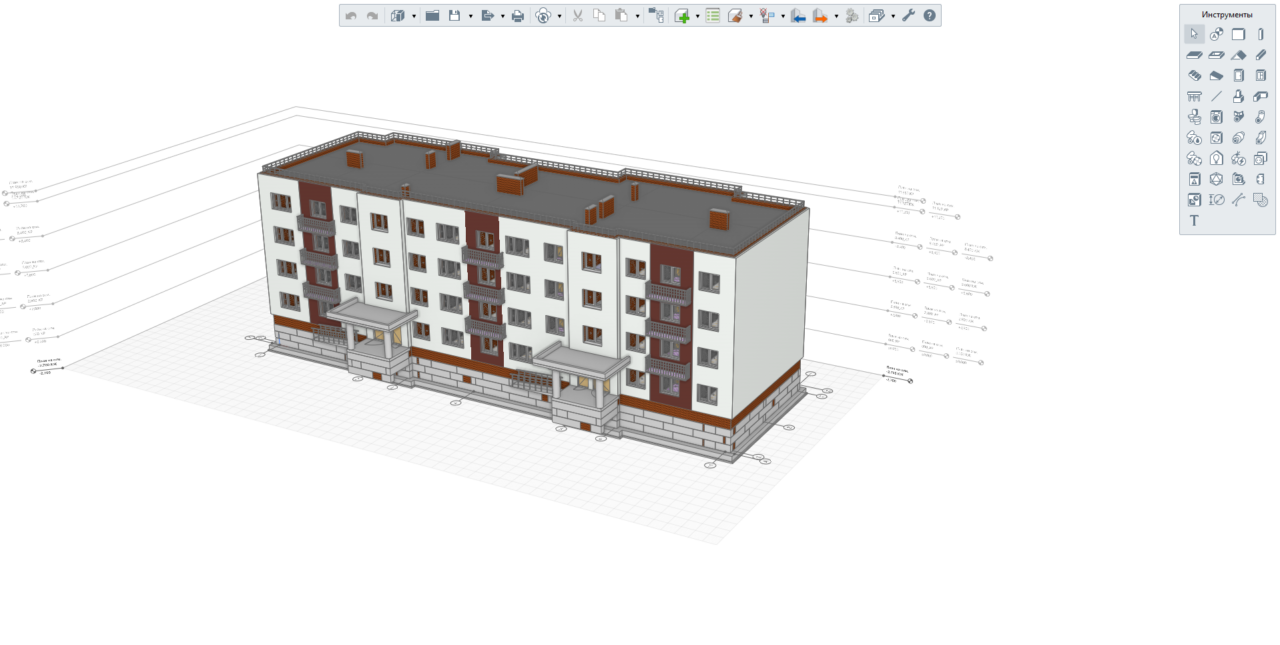

Студенческая работа на тему 4-этажного 32-квартирного жилого дома в городе Екатеринбург
Екатеринбург 2024
Город Екатеринбург
Здание кирпичное бескаркасное с продольными и поперечными несущими стенами одновременно.
Форма здания – прямоугольная.
Количество этажей, 4 этажа.
Высота этажа, 3,3м.
Планировочная отметка,-0,450 м.

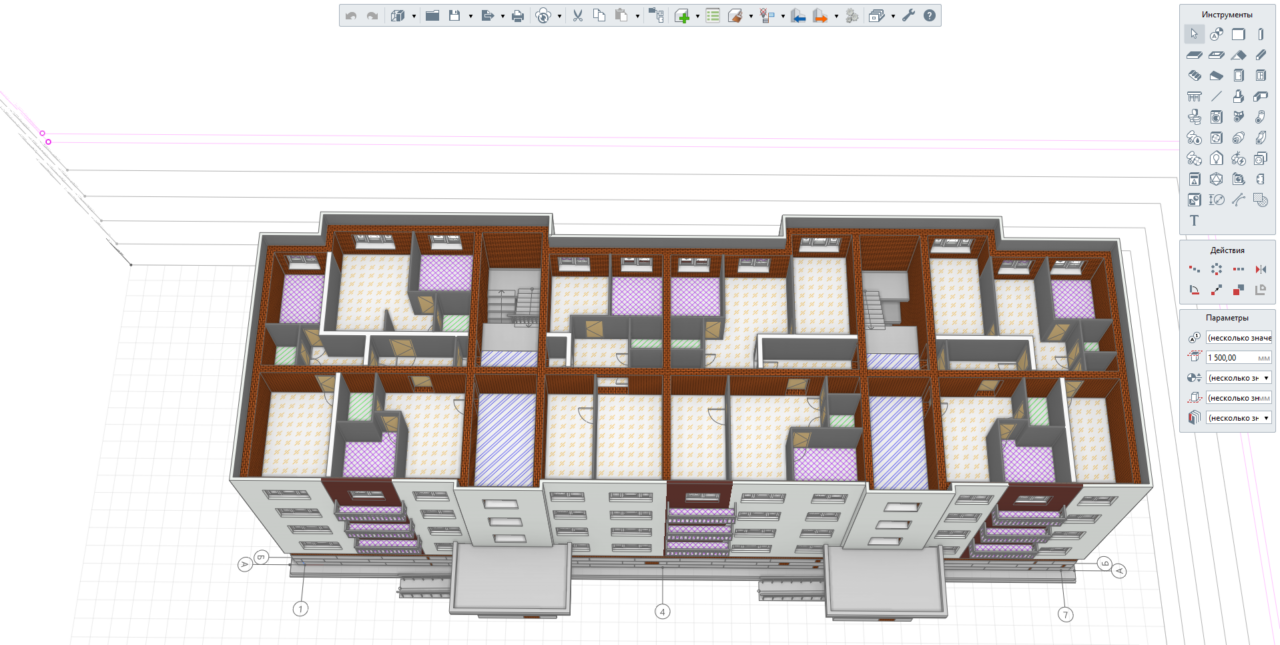

Планировочная система - комбинированная.
Дом 36.00х12.00
Грунт основания – суглинок.
Грунтовые воды отсутствуют.
Температура внутреннего воздуха, +20°С.
Температура наружного воздуха: температура наиболее холодной пятидневки обеспеченностью 0,92, -37°С.
Ветровая нагрузка W0 = 0,38 кПа, зона III.
Снеговая нагрузка S0 = 1,2 кПа, зона II.
Степень огнестойкости – II.
Степень по долговечности – II.
Степень по капитальности – II.
Рельеф местности спокойный.
Инженерное оборудование
Водопровод – хозяйственно-питьевой от местной сети. Напор на вводе–10 м.
Канализация – бытовая в наружную сеть.
Отопление – диспетчерского пункта – водяное от внешнего источника, теплоноситель вода – I50-78°С; тяговой подстанции – электрическое.
Вентиляция – естественно-вытяжная.
Горизонтальная жесткость в кирпичном здании образована горизонтальным диском жесткости плит покрытий и перекрытий креплением их между собой и к стенам анкерами. Так же жёсткость образуется лестничными площадками и фундаментными подушками.
Вертикальная жесткость обеспечивается перевязкой продольных и поперечных кирпичных стен и системой перевязки вертикальных швов кладки. Система перевязки многорядная. Так же жёсткость образуется лестничными маршами и фундаментными блоками стеновыми.
