6-ти этажное жилое здание

Саратовский Государственный Технический Университет имени. Ю.А. Гагарина
Кафедра Архитектура
Курсовой проект по дисциплине "Архитектурные конструкции и теория конструирования"
На тему: "Многоэтажные жилые здания"
Саратов 2016

Район строительства: Уфа
Тип несущего остова: Каркас
Количество этажей: 6
Материал стен: Каменные (кирпич)
Перекрытия: Балочное с системой главных и второстепенных балок
Технология возведения: Монолит
Фундамент: Ленточный

Содержание:

1. Введение.
2. Исходные данные.
3. Объемно-планировочное решение.
4. Конструктивное решение.
4.1 Строительная система.
4.2 Фундамент.
4.3 Стены/ Колонны.
4.4 Перекрытие.
4.5 Крыша/ покрытие.
5. Лестница.
6. Двери.
7. Окна.
8. Полы.
9. Наружная и внутренняя отделка.
10. Инженерно-техническое оборудование.
11. Список литературы.

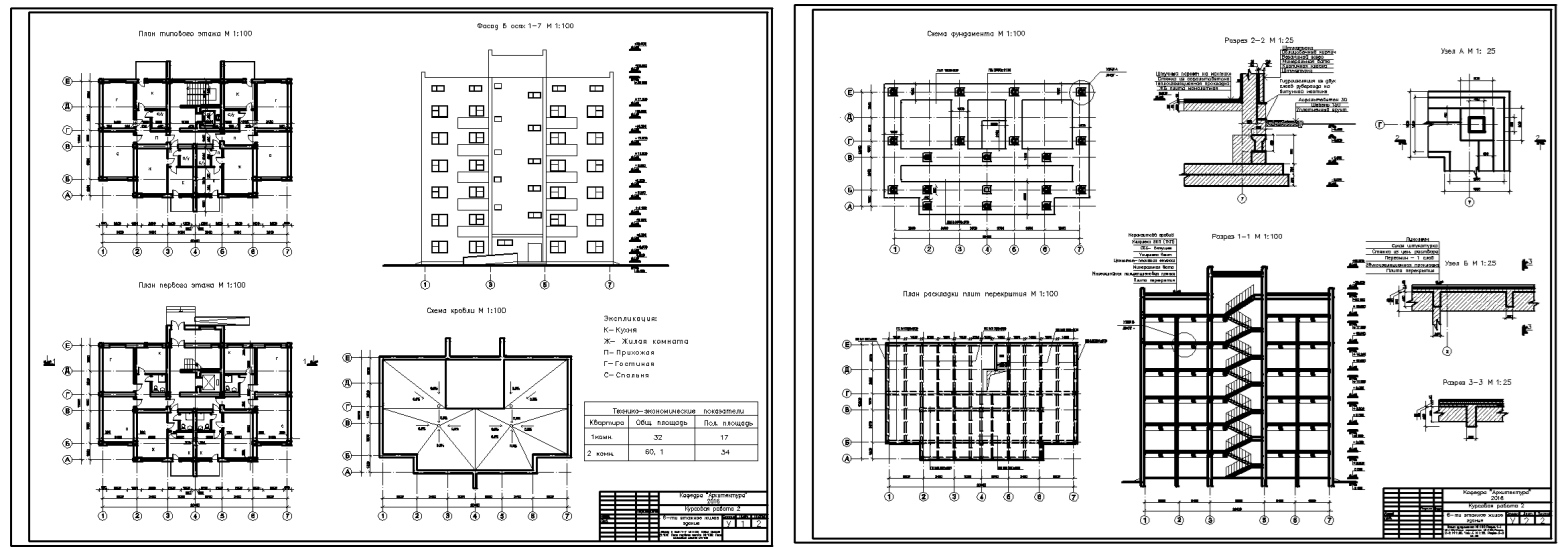

Состав: Фасад в осях 1-7 М1:100; Схема кровли М1:100; План первого этажа М1:100; План типового этажа М1:100, Схема фундамента М1:100;Разрез 1-1 М1:100;Схема перекрытия М1:100;Разрез 2-2 М 1:25, Узел А М 1:25, Разрез 3-3 М1:25 Язык документа

Софт: AutoCAD 2016

Просмотр файлов
Новая папка/
Новая папка/Пояснительная записка.docx
Новая папка/Чертеж1.dwg
