9-ти этажный жилой дом на 72 квартиры с крупноразмерных элементов

Полтавский национальный технический университет им. Ю. Кондратюка
Кафедра архитектуры промышленных и гражданских зданий
Курсовой проект по дисциплине "Архитектура зданий"
На тему: "Многоэтажный жилой дом с крупноразмерных элементов"
Полтава 2015

Исходные данные: место строительства - Харьков; район строительства - I зона теплозащиты; глубина промерзания грунта - 1 м.
В данной работе рассматриваются проект жилого дома крупноблочным с поперечными несущими стенами.

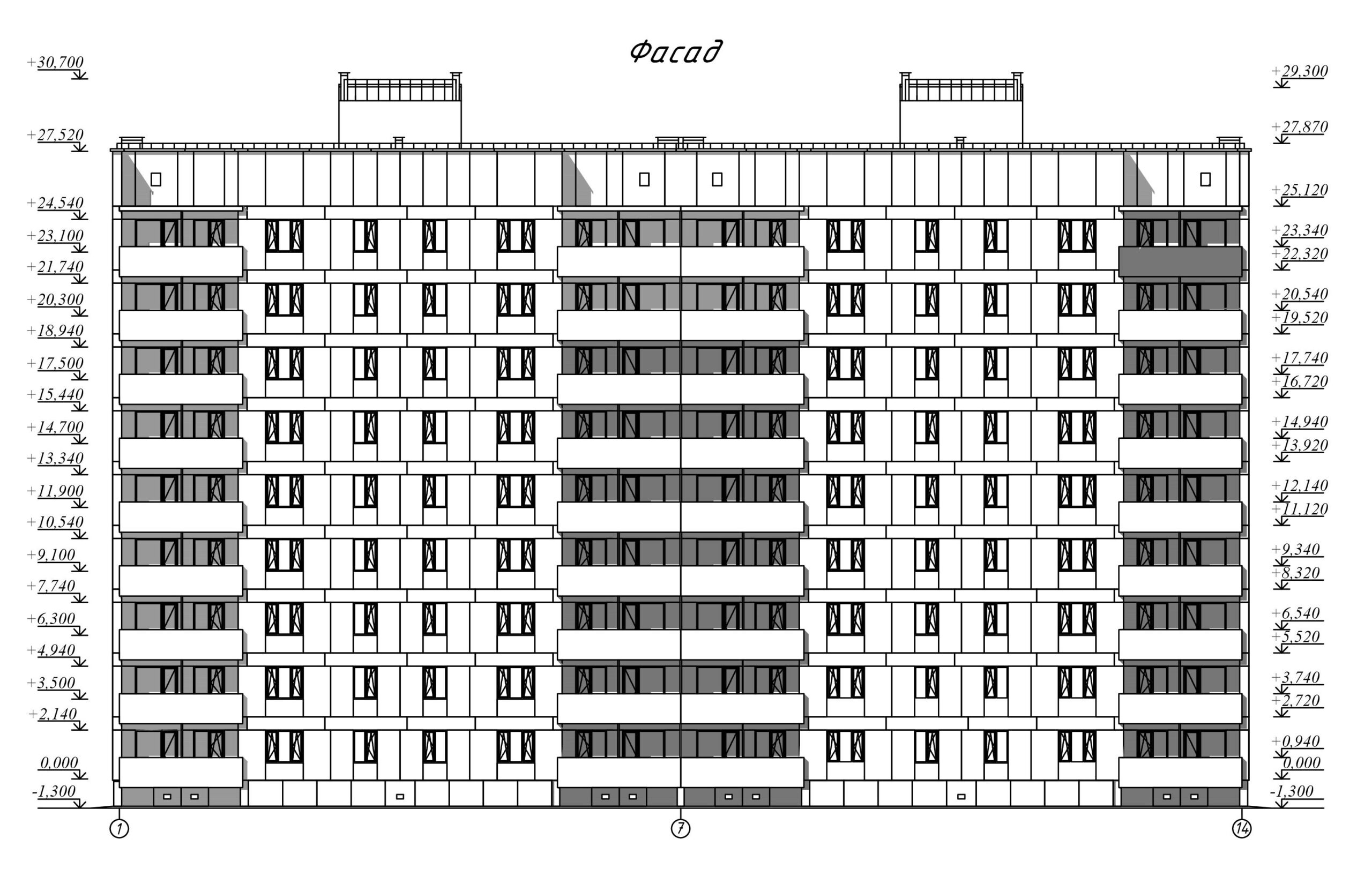

Графическая часть содержит: фасад, план типового этажа, схему входа в дом, узлы, разрез, тех. характеристику, план покрытия, план перекрытия, план кровли.

Содержание:
1. Исходные данные
2. Вступ
3. Объемно-планировочное решение дома
4. Конструктивное решение дома
5. Теплотехнический расчет ограждающей стены
6. Расчет звукоизоляции межквартирных перегородок
7. Литература

2. Введение.

Курсовой проект на тему "72-квартирный жилой дом" ви-ден согласно задания, выданного кафедрой "Архитектура зданий и градостроительства", и с учетом требований модульной координации разме-ров в доме, санитарных и противопожарных норм, а также учтены нормы проектирования по видам зданий и требования ЕБКД и СПДС.

3. Объемно-планировочное решение.

Объект планирования - 9-ти этажный жилой дом на 72 квартиры. Запроектирован дом является крупноблочного с поперечными несущими стенами.
Габаритные размеры в плане 50  12,6 м.
Квартиры сгруппированы вокруг лестнично-лифтовой шахты. На этаже каждой секции расположено по 2 двухкомнатные и по 2 трехкомнатные квартиры.
Все квартиры оборудованы лоджиями. В трехкомнатных квартирах по-проектируемые также балконы.
В двухкомнатных квартирах санузлы расположены в ванной и на
кухни (смежные), а в трехкомнатных - в туалете. В трехкомнатных квартирах предусмотрены также кладовые площадью 2,63м2.
Высота этажей в жилом доме 2,8м, высота помещений 2,5 м.
Во всем домом расположен подвал высотой - 2,100м. Вход в подвал осуществляется с лестничной клетки. Освещение подвала ис-ется через световые проемы в стенах подвала.

Состав: Фасад, план типового этажа, схему входа в дом, узлы, разрез, тех. характеристику, план покрытия, план перекрытия, план кровли, ПЗ Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / 9-ти этажный жилой дом на 72 квартиры с крупноразмерных элементов

Пояснювальна записка.doc
Аркуш 1.dwg
Аркуш 2.dwg
Аркуш 3.dwg
